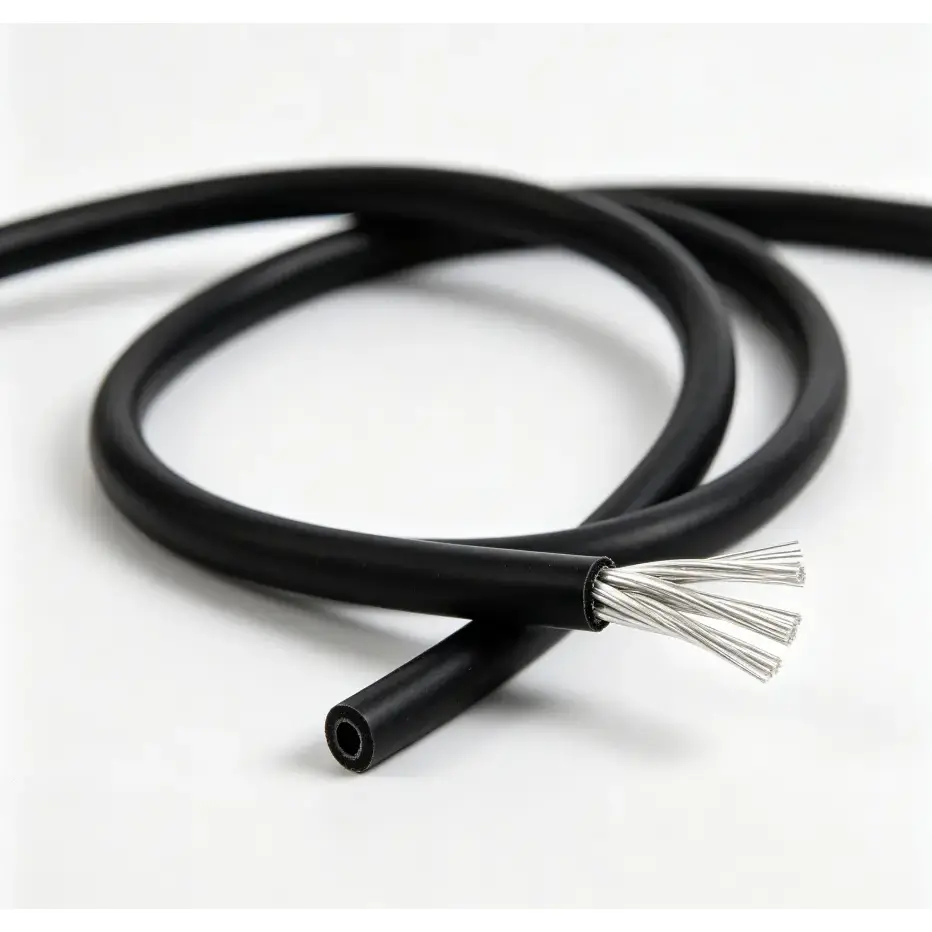

Hliníkový PVC kábel

Hliníkový PVC kábel je nízkonapäťový napájací kábel využívajúci vysoko čistý hliníkový vodič s PVC izoláciou a ochranným plášťom. Je určený pre pevné rozvody energie a elektroinštalácie, kde je technicky vhodný hliníkový vodič a dôležitá je nižšia hmotnosť kábla. Dostupné konštrukcie zahŕňajú pevné tvrdé hliníkové a lankové hliníkové vodiče s prierezmi od 2,5 mm² do 185 mm² a menovitým napätím 450/750 V a nižším.

Špecifikácia produktu Tabuľka rozmerov a technických parametrov

Detaily materiálu a konštrukcie

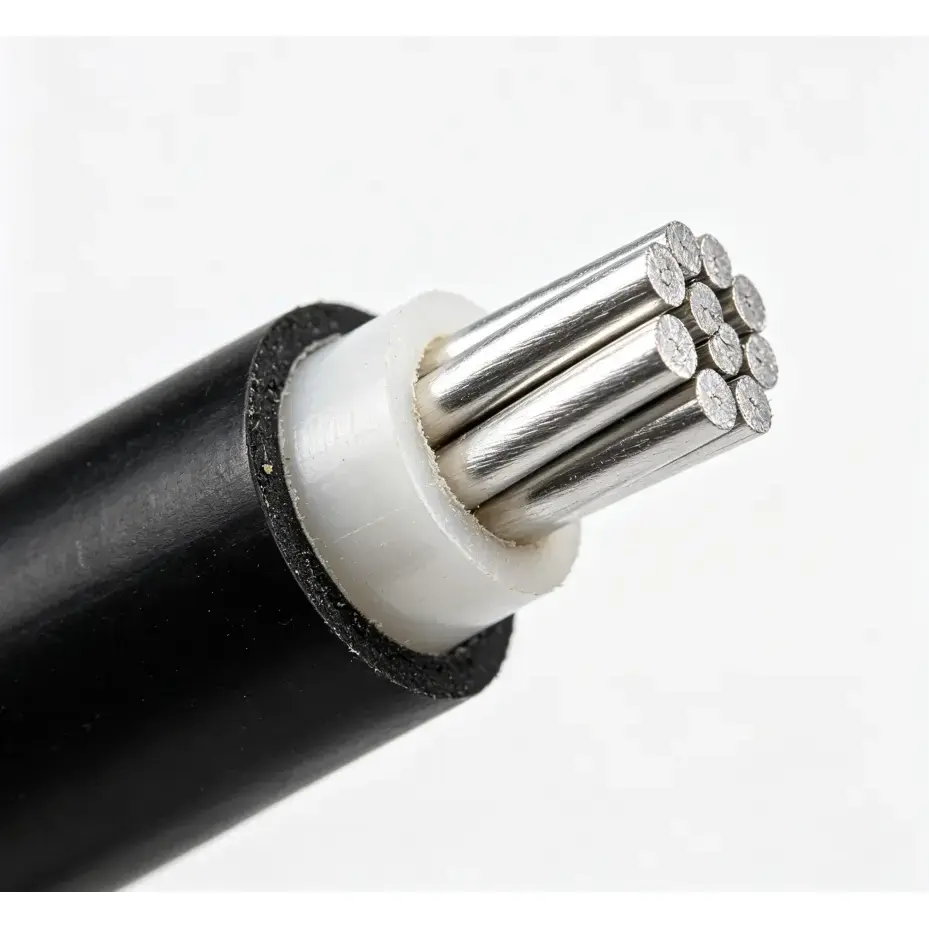

Vysoko čistý hliníkový vodič

Vodič je vyrobený z vysoko čistého hliníka a môže byť dodaný v pevnej tvrdohliníkovej alebo lankovej konštrukcii. Dostupný rozsah prierezov je 2,5 mm² až 185 mm². Výber vodiča by mal byť založený na požadovanom zaťažení, povolenom poklese napätia, spôsobe inštalácie a príslušných elektrických požiadavkách, a nie na samotnom priereze.

PVC izolácia a ochranný plášť

Izolácia z PVC poskytuje elektrické oddelenie okolo vodiča, zatiaľ čo vonkajšia vrstva PVC dodáva ochranu pri bežnej manipulácii a pevnej inštalácii. Hotový kábel by sa mal vyberať podľa očakávanej okolitej teploty, vystavenia vlhkosti, mechanických podmienok a podľa toho, či je inštalácia v interiéri alebo exteriéri.

Elektrický výkon a overenie

Uvedené špecifikácie zahŕňajú izolačný odpor, výkonovo-frekvenčné výdržné napätie a požiadavky na odpor jednosmerného vodiča. Tieto parametre poskytujú praktické referenčné body na vyhodnotenie elektrickej izolácie a kvality vodičov pred uvedením kábla do prevádzky.

Čo robí produkt vhodný na technické použitie

1. Materiál a prierez riadeného vodiča

Použitie vysoko čistého hliníka poskytuje relatívne nízku hmotnosť vodiča pri zachovaní elektrických charakteristík požadovaných pre špecifikovanú aplikáciu. Riadenie prierezu vodiča je dôležité pre udržanie predvídateľného odporu a schopnosti viesť prúd za predpokladaných prevádzkových podmienok.

2. Konzistentná extrúzia PVC

Izolácia a plášť sú vytvorené prostredníctvom kontrolovaného procesu vytláčania, aby sa zachovali špecifikované rozmery kábla. Konzistentná hrúbka izolácie pomáha zaistiť spoľahlivé elektrické oddelenie, zatiaľ čo vonkajší plášť dodáva ochranu proti bežnému kontaktu, vlhkosti a mechanickému opotrebovaniu v rámci príslušných prevádzkových podmienok.

3. Kontrola výroby na základe merateľných parametrov

Qiancheng kontroluje merateľné charakteristiky káblov počas výroby, vrátane odporu vodičov, konečných rozmerov a elektrického výkonu. Inšpekčné záznamy a príslušná skúšobná dokumentácia môžu byť poskytnuté podľa špecifikácie produktu a požiadaviek projektu.

Kľúčové výhody produktu

1. Nižšia hmotnosť kábla na prepravu a inštaláciu

Hliníkový vodič má nižšiu hustotu ako meď, vďaka čomu sa s hotovým káblom ľahšie manipuluje pre vhodné aplikácie. To môže byť užitočné pri dlhých káblových trasách, vonkajšom pevnom vedení a projektoch, kde je potrebné zvážiť prepravu káblov a pracovnú záťaž pri inštalácii.

2. Dvojvrstvová PVC ochrana

Izolácia a vonkajší plášť tvoria dvojvrstvový ochranný systém okolo vodiča. Konštrukcia poskytuje elektrickú izoláciu a dodatočnú fyzickú ochranu pre pevné vedenie za vhodných podmienok prostredia.

3. Široký rozsah špecifikácií nízkeho napätia

Dostupné prierezy vodičov sa pohybujú od 2,5 mm² do 185 mm² a pokrývajú rôzne požiadavky na nízkonapäťové pevné vedenie. Výber špecifikácií by mal zohľadňovať zaťaženie zariadenia, spôsob inštalácie, dĺžku kábla, pokles napätia a príslušné miestne elektrické požiadavky.

4. Vhodné pre projekty, kde sa berie do úvahy hmotnosť kábla

Pre inžinierske aplikácie zahŕňajúce veľké množstvo káblov alebo dlhé prepravné vzdialenosti môže nižšia hustota hliníka zjednodušiť manipuláciu s materiálom. Skutočný ekonomický prínos závisí od veľkosti vodiča, dĺžky kábla, podmienok inštalácie a požadovaného elektrického výkonu.

5. Špecifikácie spomaľujúce horenie a ohňovzdornosť dostupné podľa požiadaviek

Technická tabuľka uvádza požiadavky na vlastnosti spomaľujúce horenie a ohňovzdornosť pre príslušné špecifikácie. Ak si projekt vyžaduje špecifické požiarne vlastnosti, pred výrobou a odoslaním by sa mala potvrdiť požadovaná trieda, skúšobná metóda a certifikácia.

Aplikačné scenáre

Hliníkový PVC kábel možno použiť na nízkonapäťovú pevnú distribúciu energie v obytných, komerčných, priemyselných, poľnohospodárskych a infraštruktúrnych projektoch, kde vybraný hliníkový vodič spĺňa požiadavky na elektrický dizajn.

Bytové a stavebné rozvody elektriny

Typické aplikácie zahŕňajú rozvody energie pre obytné bloky, domy postavené sami, obchody a iné pevné rozvody budov. Inštalácia môže zahŕňať vnútorné vedenie potrubia, ak jeho použitie povoľuje špecifikácia kábla a miestny elektrický predpis.

Vonkajšie a komunálne rozvody elektriny

Kábel možno použiť pre mestské osvetlenie, parkové pouličné lampy, vonkajšie pevné rozvody elektrickej energie a projekty obnovy mestskej a vidieckej elektrickej siete. Vonkajšia inštalácia by mala brať do úvahy slnečné žiarenie, vlhkosť, mechanickú ochranu a environmentálne hodnotenie zvoleného kábla.

Továrenské a malé priemyselné zariadenia

Môže byť použitý pre nízkonapäťové napájanie továrenských dielní, malých spracovateľských závodov a iných pevných priemyselných záťaží. Prierez vodiča by sa mal určiť zo skutočného zaťaženia zariadenia a podmienok inštalácie.

Stavebné a dočasné energetické aplikácie

Nižšia hmotnosť hliníka môže byť užitočná pri dočasnom rozvode energie na staveniskách a iných projektoch vyžadujúcich premiestňovanie káblov alebo opakovanú manipuláciu s materiálom. Kábel by mal byť inštalovaný s vhodnou mechanickou ochranou a podľa dočasných požiadaviek na systém napájania.

Poľnohospodárske a infraštruktúrne projekty

Aplikácie môžu zahŕňať zavlažovanie poľnohospodárskej pôdy, napájanie skleníkov a iné nízkonapäťové poľnohospodárske inštalácie, ako aj vhodné vedenie infraštruktúry. Pred výberom konečnej špecifikácie by sa mala vyhodnotiť environmentálna expozícia a spôsob inštalácie.

Produkt podporuje pevné spôsoby inštalácie, ako je vnútorné vedenie vedenia, vhodná vonkajšia horná inštalácia a iné schválené nízkonapäťové spôsoby kladenia. Príslušný spôsob inštalácie by mal byť vždy potvrdený v súlade so špecifikáciou kábla a miestnymi elektrickými predpismi.

Úvahy o výbere pred objednaním

1. Určite elektrické zaťaženie

Pred výberom prierezu vodiča skontrolujte pripojenú záťaž a prevádzkový prúd. Do výpočtu by sa mala zahrnúť aj dĺžka kábla a prípustný pokles napätia.

2. Potvrďte prostredie inštalácie

Vnútorné rozvody, vonkajšie nadzemné, stavenisko a poľnohospodárske inštalácie môžu mať rôzne environmentálne požiadavky. Pri potvrdení špecifikácie by sa malo zvážiť vystavenie slnečnému žiareniu, vode, mechanickým nárazom a teplote.

3. Skontrolujte požadovaný požiarny výkon

Ak projekt vyžaduje kábel spomaľujúci horenie alebo ohňovzdorný kábel, pred výrobou by sa mala špecifikovať požadovaná klasifikácia a požiadavky na skúšky. Príslušný výkon by sa nemal predpokladať len zo štandardnej PVC konštrukcie.

4. Potvrďte požiadavky na dokumentáciu

Pre exportné alebo inžinierske projekty by mali byť vopred potvrdené požadované normy, protokoly o skúškach, certifikáty, špecifikácie balenia a požiadavky na označovanie. To pomáha zaistiť, že dodaný kábel zodpovedá technickým a dokumentačným požiadavkám cieľového trhu.

FAQ

1. Aká značka je tento produkt?

Produkt vyrába spoločnosť Qiancheng. Dostupné špecifikácie môžu byť dodané podľa požadovaného prierezu vodiča, menovitého napätia a podmienok aplikácie.

2. Môžete poskytnúť prispôsobené špecifikácie káblov a výrobu OEM?

Prispôsobené hotové dĺžky, tlač a ďalšie výrobné požiadavky je možné prediskutovať podľa špecifikácie objednávky. OEM opatrenia môžu byť tiež hodnotené pre vhodné projektové množstvá a technické požiadavky.

3. Sú k dispozícii bežné špecifikácie pre hromadné objednávky?

Spoločné špecifikácie môžu byť usporiadané podľa výrobných a skladových podmienok. Pri hromadných objednávkach je potrebné pred výrobou alebo odoslaním potvrdiť požadovaný prierez, množstvo, hotovú dĺžku, balenie a harmonogram dodávok.

4. Kde sa dá tento kábel použiť?

Typické aplikácie zahŕňajú obytné a komerčné rozvody elektrickej energie, továrenské dielne, mestské osvetlenie, napájanie staveniska, poľnohospodárske zavlažovanie a iné vhodné nízkonapäťové pevné elektroinštalácie.

5. Čo treba zvážiť pri výbere kábla s hliníkovým vodičom?

Je potrebné vziať do úvahy prierez vodiča, prevádzkový prúd, dĺžku kábla, pokles napätia, spôsob inštalácie, podmienky okolia a požadovaný požiarny výkon. Príslušná špecifikácia by sa mala určiť zo skutočného elektrického návrhu a nie vyberať len podľa ceny alebo menovitého prierezu.

6. Môžu byť poskytnuté vzorky a technické dokumenty?

Vzorky a technickú dokumentáciu je možné prediskutovať podľa požadovanej špecifikácie. Dostupné dokumenty môžu zahŕňať parametre produktu, záznamy o skúške vo výrobnom závode a iné príslušné technické dokumenty alebo dokumenty o zhode požadované pre projekt.
