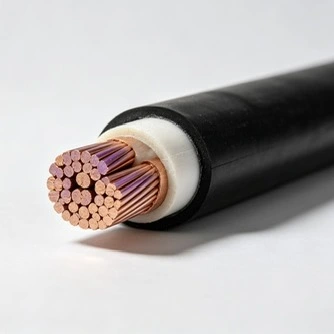

Vysokonapäťové napájacie káble sa používajú na prenos a distribúciu energie v sieťach stredného napätia, vrátane rozvodných sietí, priemyselných zariadení a inštalácií obnoviteľnej energie. Qiancheng supplies XLPE insulated cables in6/10 kVa12/20 kVs medenými alebo hliníkovými vodičmi a rôznymi konfiguráciami jadra a panciera.
Typický kábel stredného napätia pozostáva z vodiča, tienenia vodiča, izolácie XLPE a izolačného tienenia. Polovodičové obrazovky pomáhajú kontrolovať elektrické pole okolo izolácie, zatiaľ čo vrstva XLPE poskytuje hlavnú elektrickú izoláciu. Tam, kde je potrebná dodatočná mechanická ochrana, je možné pridať oceľovú pásku alebo pancier z oceľového drôtu.
Medené a hliníkové vodiče sú dostupné pre rôzne elektrické a inštalačné požiadavky. Meď ponúka vyššiu elektrickú vodivosť, zatiaľ čo hliník poskytuje nižšiu hmotnosť vodiča a môže byť vhodný tam, kde je dôležitým faktorom hmotnosť kábla a cena materiálu.
| Názov produktu | Dostupné špecifikácie | Hodnoty napätia | Konfigurácie |
|---|---|---|---|
| Strednapäťový napájací kábel | 16/25/35/50/70/95/120/150/185/240/300/400/500/630/800 mm² | 6/10 kV, 12/20 kV | Jednožilové, 3 žilové, pancierované oceľovou páskou, pancierované oceľovým drôtom, bez panciera, medený / hliníkový vodič |
Vodič je vyrobený z lankovej medi alebo hliníka a je pokrytý tienením vodiča, izoláciou XLPE a izolačnou clonou. Táto tienená konštrukcia pomáha kontrolovať elektrické pole okolo izolácie a poskytuje elektrickú izoláciu potrebnú pre prevádzku so stredným napätím.
Pre použiteľné konštrukcie XLPE káblov môže prevádzková teplota vodiča dosiahnuť až 90 °C za normálnych prevádzkových podmienok, s prípustnou teplotou skratového vodiča do 250 °C počas špecifikovaného trvania skratu.
Kábel je možné dodať s pancierom alebo bez neho. Oceľová páska a oceľový drôt poskytujú rôzne úrovne mechanickej ochrany a vyberajú sa podľa konštrukcie kábla a požiadaviek na inštaláciu.
Káble vysokého napätia sa používajú na pripojenie rozvodní, rozvodných zariadení a elektrických záťaží v rámci systémov vysokého napätia. Typické aplikácie zahŕňajú:
Konštrukcia kábla by mala zodpovedať mechanickým a environmentálnym podmienkam na mieste inštalácie. Nepancierové káble možno použiť tam, kde inštalačný systém poskytuje dostatočnú mechanickú ochranu, ako sú vhodné káblové žľaby alebo kanály. Pancierové konštrukcie sa používajú tam, kde je kábel vystavený väčšiemu mechanickému namáhaniu alebo vyžaduje dodatočnú ochranu.
Pri podzemných, priamo zakopaných, tunelových a žľabových inštaláciách by mal výber kábla brať do úvahy polomer ohybu, vzdialenosť káblov, okolitú teplotu, tepelné podmienky a mechanické zaťaženie. Požadovaný typ panciera závisí od spôsobu inštalácie a úrovne dostupnej vonkajšej ochrany.
Platná norma závisí od konštrukcie kábla, menovitého napätia, cieľového trhu a požiadaviek projektu. Relevantné normy pre sortiment strednonapäťových káblov zahŕňajú:
| Produkt | Platné normy |
|---|---|
| Vysokonapäťové napájacie káble | IEC 60502-2, BS 7835, AS/NZS 1429.1 |
Ak si projekt vyžaduje špecifickú národnú alebo medzinárodnú normu, konštrukcia kábla a zodpovedajúce požiadavky na test by mali byť potvrdené pred výrobou.
Hotové vysokonapäťové káble prechádzajú rozmerovou a elektrickou kontrolou podľa platných požiadaviek na výrobok. Qiancheng vykonáva kontrolu rozmerov, testovanie čiastočného vybitia a testovanie odolnosti voči napätiu pri výkonovej frekvencii pre príslušné produkty pred odoslaním.
Testovanie čiastočným výbojom sa používa na kontrolu lokalizovaného elektrického výboja v izolačnom systéme, zatiaľ čo testovanie odolnosti voči výkonovej frekvencii overuje izoláciu pri špecifikovanom testovacom napätí. Skúšobná metóda a akceptačné požiadavky závisia od príslušnej káblovej normy a špecifikácie produktu.
Certifikácia CE a príslušné protokoly o skúškach od kvalifikovaných skúšobných organizácií môžu byť poskytnuté pre príslušné produkty podľa požiadaviek projektu alebo trhu.
Výber kábla by mal byť založený skôr na elektrickom systéme a podmienkach inštalácie, než na napätí. Medzi hlavné faktory patrí menovité napätie, materiál vodiča, prierez vodiča, konfigurácia jadra, zaťažovací prúd, požiadavky na skrat, spôsob inštalácie a podmienky prostredia.
Meď alebo hliník by sa mali vyberať podľa elektrických požiadaviek, hmotnosti kábla a nákladov na projekt. Prierez vodiča by sa mal skontrolovať vzhľadom na prúdovú zaťažiteľnosť, prípustný pokles napätia a podmienky inštalácie. Pri podzemných alebo priamo zakopaných aplikáciách je potrebné zvážiť aj tepelné podmienky a mechanickú ochranu.
Pancierová alebo nepancierová konštrukcia by sa mala vyberať podľa úrovne mechanickej ochrany požadovanej na mieste inštalácie. Konečná špecifikácia by sa mala pred výrobou skontrolovať aj podľa príslušnej národnej alebo medzinárodnej normy.
XLPE izolované káble stredného napätia môžu poskytovať dlhodobú službu, ak sú správne vybrané, inštalované a prevádzkované v rámci ich špecifikovaných elektrických a environmentálnych limitov. Pri vhodných podmienkach kladenia a prípustnom prevádzkovom zaťažení je možné dosiahnuť životnosť cca 40–50 rokov. Skutočná životnosť závisí od prevádzkovej teploty, profilu zaťaženia, prostredia inštalácie, vlhkosti, mechanického namáhania a kvality inštalácie.
Qianchengposkytuje 15-ročnú záruku kvality pri bežnom používaní za platných podmienok produktu a inštalácie.
