Ťažobné zariadenie nezostáva počas prevádzky v jednej pevnej polohe. Nožnice na uhlie, dopravníky a iné podzemné stroje môžu ťahať, ohýbať, premiestňovať alebo opakovane posúvať pripojený kábel. Tento pracovný model vyžaduje konštrukciu kábla, ktorá sa dokáže prispôsobiť pohybu, a nie konvenčný dizajn pevnej inštalácie.

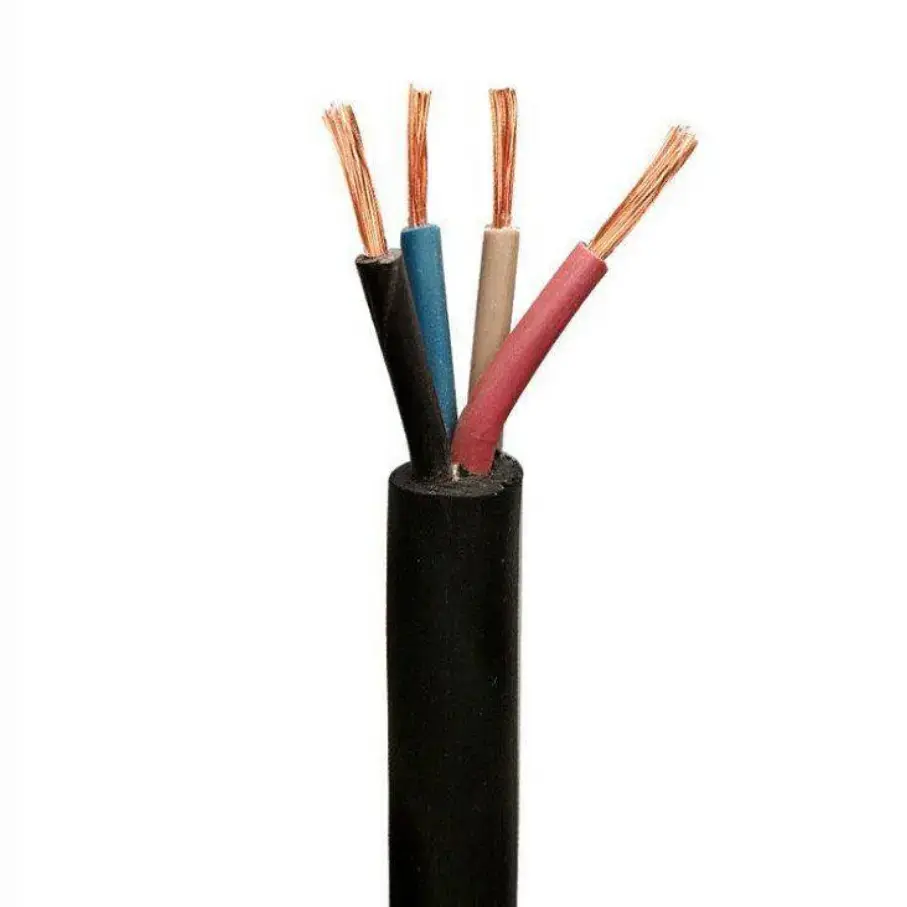

Flexibilné vlečné káble pre uhoľné bane Qiancheng boli vyvinuté pre tento typ podzemného elektrického pripojenia. Používa pocínovanú žíhanú meď vysokej čistoty s viacvláknovou štruktúrou jemných drôtov, špeciálnou gumenou izoláciou a zosilneným gumovým plášťom. Dostupné špecifikácie pokrývajú 4 mm² až 120 mm², čo umožňuje výber veľkosti vodičov podľa zaťaženia zariadenia a skutočných podmienok inštalácie.
Pevný napájací kábel je hlavne inštalovaný a ponechaný na svojom mieste, zatiaľ čo vlečný kábel funguje spolu s pohybujúcim sa strojom. Opakované ohýbanie a pohyb kladie väčšie mechanické nároky na vodič, izoláciu a plášť. Z tohto dôvodu je konštrukcia vodiča založená na početných jemných medených drôtoch a nie na jedinom pevnom vodiči.
Uvedené špecifikácie obsahujú minimálne 42 až 960 vodičov. Keď sa prierez vodiča zväčšuje, počet jemných drôtov a priemer vodiča sa zodpovedajúcim spôsobom upravia. Táto štruktúra umožňuje manipuláciu s káblom a jeho vedenie v aplikáciách, kde je pohyb súčasťou bežnej prevádzky zariadenia.
| Veľkosť vodiča | Minimálne drôty | Priemer vodiča | Gumená izolácia | Priemer izolácie | Max. Odolnosť pri 20 ℃ |
|---|---|---|---|---|---|
| 4 mm² | 42 | 2,60 ± 0,02 mm | 1,4 mm | 5,4 mm | 4,61 Ω/km |
| 6 mm² | 42 | 3,20 ± 0,03 mm | 1,4 mm | 6 mm | 3,08 Ω/km |
| 10 mm² | 78 | 4,10 ± 0,05 mm | 1,6 mm | 7,3 mm | 1,83 Ω/km |
| 16 mm² | 126 | 5,20 ± 0,05 mm | 1,6 mm | 8,4 mm | 1,15 Ω/km |
| 25 mm² | 196 | 6,50±0,08 mm | 1,8 mm | 10,1 mm | 0,727 Ω/km |
| 35 mm² | 276 | 7,60±0,08 mm | 1,8 mm | 11,2 mm | 0,524 Ω/km |
| 50 mm² | 396 | 9,00±0,10 mm | 2 mm | 13 mm | 0,387 Ω/km |
| 70 mm² | 560 | 10,70±0,10 mm | 2 mm | 14,7 mm | 0,268 Ω/km |
| 95 mm² | 756 | 12,40±0,12 mm | 2,2 mm | 16,8 mm | 0,193 Ω/km |
| 120 mm² | 960 | 14,00±0,12 mm | 2,4 mm | 18,8 mm |
Vyššie uvedené hodnoty odporu vodičov sú maximálne hodnoty pri 20 ℃ pre zodpovedajúce veľkosti medených vodičov. Pri výbere prierezu vodiča by sa mala zvážiť požiadavka na odolnosť spolu s dĺžkou kábla, zaťažením zariadenia a podmienkami inštalácie.

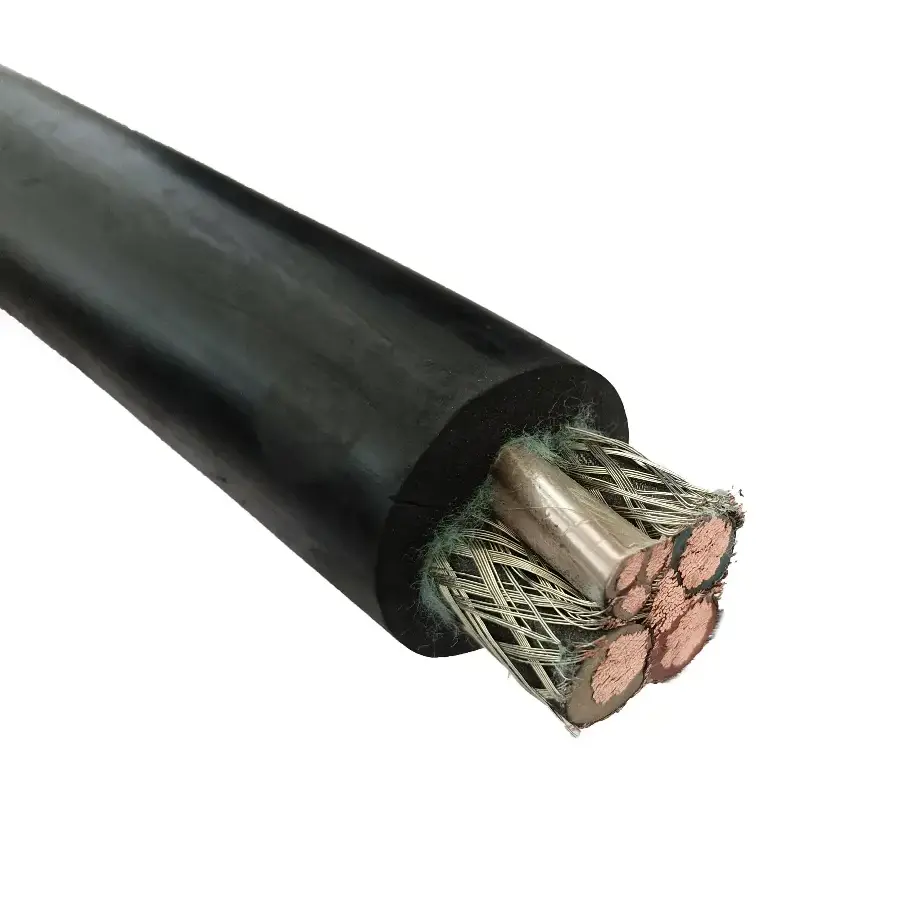

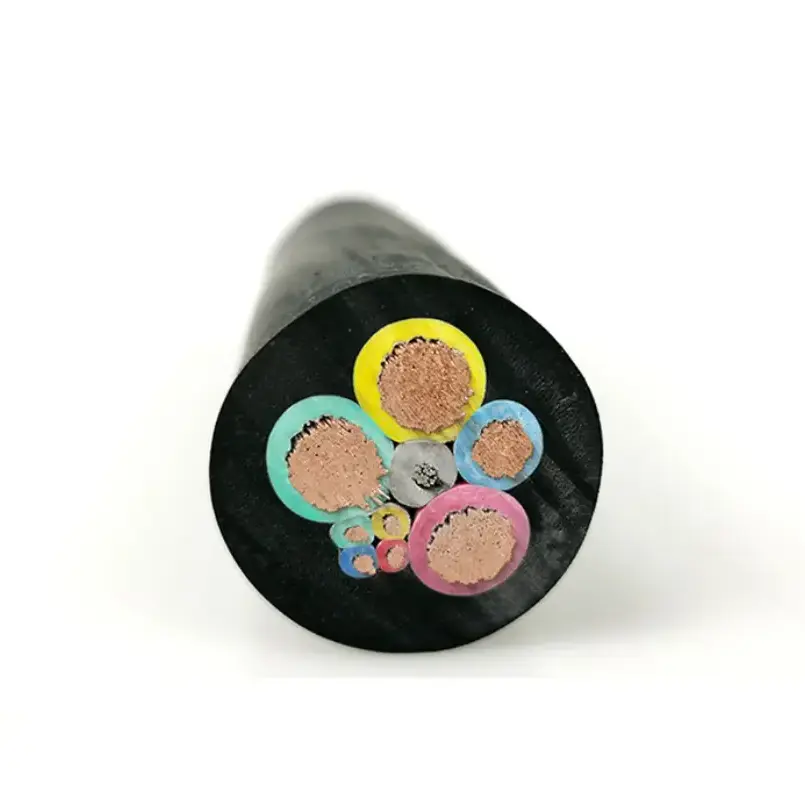

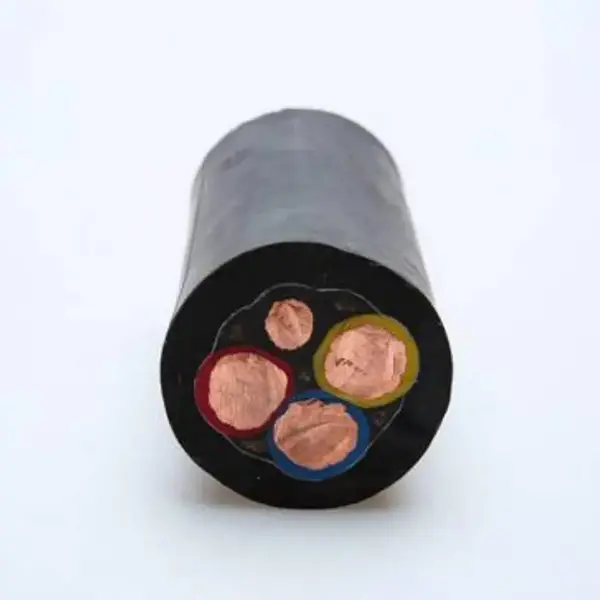

Konštrukciu kábla možno chápať cez tri funkčné vrstvy: medený vodič nesie elektrické zaťaženie, gumová izolácia vodič elektricky oddeľuje a vonkajší gumený plášť chráni hotový kábel pred okolitým pracovným prostredím.
| Káblový diel | Materiál / Konštrukcia | Úloha v kábli |
|---|---|---|
| Dirigent | Pocínovaná žíhaná meď vysokej čistoty | Flexibilná dráha vedenia prúdu |
| Štruktúra vodiča | Viacžilový jemný drôt ohybný splietaný | Prispôsobuje sa ohýbaniu a pohybu |
| Izolácia | Špeciálna zmes gumy | Elektrické oddelenie medzi vodičom a okolitými vrstvami |
| Puzdro | Odolné gumové puzdro pre ťažbu | Ochrana pred mechanickým a environmentálnym vystavením |
Hrúbka izolácie je navrhnutá podľa individuálnej špecifikácie, pričom hrúbka plášťa je zosilnená pre odolnosť proti opotrebeniu pod zemou. Hotový priemer kábla závisí od zvolenej konfigurácie jadra. Pre inštaláciu a údržbu je k dispozícii štandardné označenie farby jadra.
Elektrická špecifikácia je určená skôr zariadením a ťažobným systémom než samotným názvom kábla. Menovité napätie je možné prispôsobiť podľa požiadaviek na prácu v uhoľných baniach, pričom použiteľná prúdová kapacita je prispôsobená ploche prierezu vodiča.
| Menovité napätie | Prispôsobené podľa požiadaviek na prácu uhoľných baní |
| Menovitý prúd/ampacity | Zladené so zodpovedajúcou plochou prierezu vodiča |
| Odpor vodiča | Prísne obmedzená maximálna hodnota pri 20 ℃ (meď), kontrolovaná na šaržu |
| Izolačný odpor | Vysoký izolačný odpor vďaka špeciálnej gumenej izolácii |
| Odolnosť voči napätiu | Každý kábel sa pred dodaním podrobuje testu odolnosti voči plnému napätiu |
| Prevádzková frekvencia | 50/60 Hz |
Pre mobilné podzemné aplikácie je elektrický výkon iba jednou časťou výberu káblov. Vodič, izoláciu a plášť treba zvážiť aj podľa toho, ako sa zariadenie pohybuje a ako je kábel počas prevádzky odkrytý.
Gumový plášť je špecifikovaný na odolnosť proti roztrhnutiu a oderu a poskytuje ochranu proti olejom, vode a banským korozívnym médiám v príslušných prevádzkových podmienkach. Ak projekt vyžaduje vlastnosti spomaľujúce horenie alebo ohňovzdornosť, požadovaná verzia by mala byť potvrdená pred výrobou spolu s príslušnými požiadavkami na testovanie a certifikáciu.
Výrobok je určený pre mobilné podzemné banské zariadenia, ktoré vyžadujú flexibilné pripojenie napájania. Typické vybavenie zahŕňa kombajny na uhlie, dopravníky a iné pohyblivé ťažobné stroje.
Skutočná špecifikácia kábla by mala byť založená na pohybe pripojeného zariadenia. Kábel, ktorý je vhodný na relatívne krátke pohyblivé spojenie, nemusí byť vhodný na dlhšiu trasu s väčším ohybom, ťahaním alebo oderom. Pred potvrdením veľkosti vodiča a konštrukcie kábla by sa preto mal prehodnotiť pohyb zariadenia, spôsob vedenia, prevádzkové zaťaženie a vystavenie životnému prostrediu.
Qiancheng riadi výrobný proces od ťahania surového medeného materiálu cez spletenie jemných drôtov, vytláčanie gumovej izolácie a tvarovanie plášťa až po hotové testovanie káblov. Táto postupnosť umožňuje kontrolu konštrukcie vodiča a hotových rozmerov v rôznych výrobných fázach namiesto spoliehania sa len na konečnú vizuálnu kontrolu.
Odolnosť vodiča a hotové rozmery kábla sa kontrolujú podľa príslušnej špecifikácie a každý kábel sa pred dodaním podrobuje požadovanej skúške odolnosti voči napätiu.Qianchengmôže poskytnúť skúšobné certifikáty a správy o technických parametroch pre dodanú špecifikáciu.
Surový medený materiál a fotografie výroby ťahania drôtu sú k dispozícii pre výrobné referencie. Videá s ukážkou produktov možno poskytnúť aj prostredníctvom kanála spoločnosti YouTube. Tieto materiály dopĺňajú tabuľku technických parametrov a záznamy o kontrole vo výrobnom závode pri kontrole produktu.
Pre projekt ťažobného zariadenia sú pri potvrdzovaní kábla užitočné nasledujúce informácie:
| Informácie o projekte | Prečo na tom záleží |
|---|---|
| Typ banského zariadenia | Určuje podmienky pripojenia pohybu a napájania |
| Požadované napätie | Používa sa na určenie použiteľnej konštrukcie kábla |
| Zaťaženie zariadenia | Pomáha určiť požadovaný prierez vodiča |
| Dĺžka kábla | Relevantné pre odpor, pokles napätia a usporiadanie inštalácie |
| Vzor pohybu | Pomáha vyhodnotiť požiadavky na ohýbanie, ťahanie a premiestňovanie |
| Počet jadier | Určuje hotovú konfiguráciu kábla |
| Moje prostredie | Súvisí s požiadavkami na plášť, nehorľavosť a iné požiadavky na ochranu |
| Požadovaná dokumentácia | Určuje príslušné protokoly o skúškach a certifikáty |
Poskytnutie modelu alebo aplikácie zariadenia, požadovaného napätia, zaťaženia, dĺžky kábla a pracovných podmienok umožňuje spoločnosti Qiancheng preskúmať špecifikáciu pred výrobou. Ak je požiadavka na pevný podzemný prenos energie a nie na pripojenie pohyblivého zariadenia, pozrite si izolovaný banský napájací kábel XLPE. Pre riadiace a signálne obvody zariadení,Ovládacie káblek dispozícii je aj rozsah.
