Medený PVC nízkonapäťový napájací kábel je nízkonapäťový napájací kábel s použitím medených vodičov s PVC izoláciou. Qiancheng vyrába tento typ káblov v rôznych veľkostiach vodičov a konfiguráciách pre rozvody elektrickej energie v budovách, pripojenia zariadení a iných pevných nízkonapäťových obvodov. Pred výrobou by mal byť potvrdený požadovaný prierez vodiča, spôsob inštalácie, dĺžka kábla a prevádzkové prostredie.
Qiancheng môže zabezpečiť výrobu podľa požadovaného prierezu vodiča, dĺžky kábla, množstva a konštrukcie kábla. Bežné veľkosti vodičov pokrývajú aplikácie od malých odbočných obvodov až po vysokoprúdové nízkonapäťové rozvody. V prípade projektových objednávok môžu byť špecifikácie, balenie, značenie plášťa a požiadavky na dodanie potvrdené pred výrobou.
Dostupné špecifikácie je možné vybrať podľa požadovanej veľkosti vodiča a podmienok inštalácie. Pri projektoch, ktoré vyžadujú špecifické dĺžky káblov alebo identifikačné informácie, je možné diskutovať o dodávke narezanej na dĺžku a identifikácii plášťa.

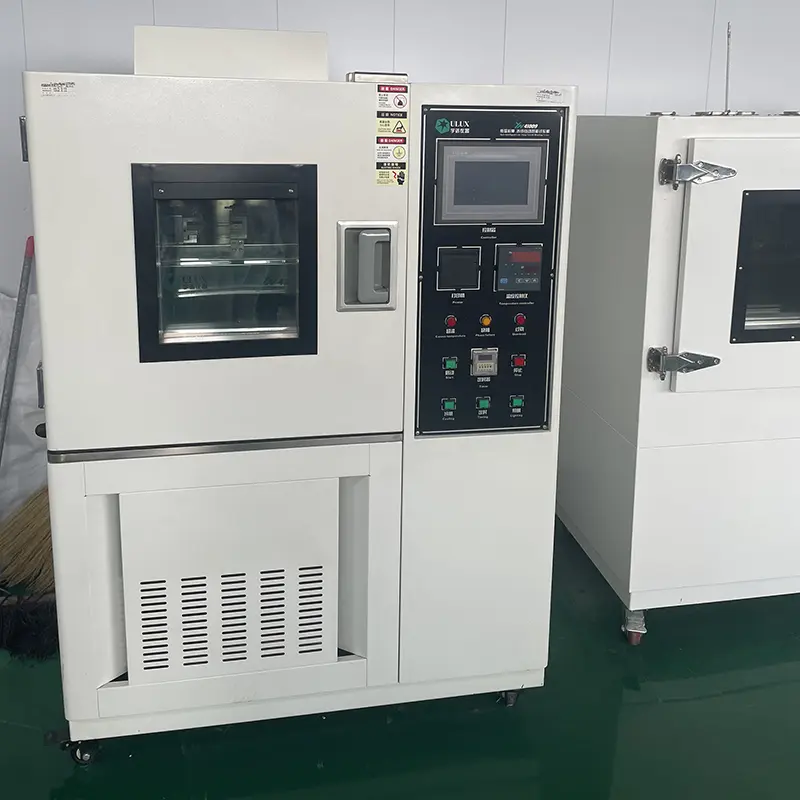

Hotové káble je možné kontrolovať z hľadiska odporu vodiča, izolačného stavu, rozmerovej konzistencie a ďalších platných požiadaviek. Inšpekčné záznamy a technické dokumenty môžu byť poskytnuté podľa špecifikácie produktu a požiadaviek projektu.

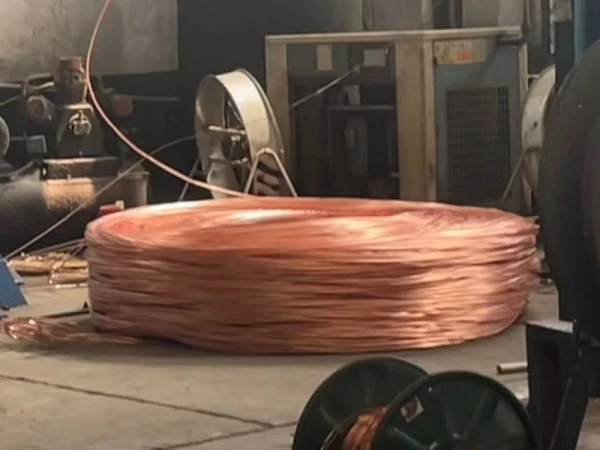

Kontrola výroby zahŕňa spracovanie vodičov, vytláčanie izolácie PVC a kontrolu hotových káblov. Kľúčové rozmery, ako je priemer vodiča, hrúbka izolácie a hotový vonkajší priemer, sa kontrolujú podľa platných technických požiadaviek, aby sa zachovala konzistencia medzi výrobnými šaržami.
Veľkosť a konštrukcia vodiča by mala zodpovedať očakávanému zaťaženiu, úrovni napätia, spôsobu uloženia, teplote okolia a mechanickým podmienkam. Pevné vnútorné vedenie, káblové vedenie, pripojenia zariadení a iné nízkonapäťové aplikácie môžu vyžadovať odlišné špecifikácie, aj keď je menovité napätie rovnaké.
|
Menovitá sekcia (mm²) |
Minimálny počet vodičov |
Vonkajší priemer vodiča (mm) |
Nominálna hrúbka PVC izolácie/mm |
Približný vonkajší priemer izolácie/mm |
Maximálny odpor vodiča pri 20℃ (Ω/km) meď |
|
1.5 |
1 |
1,36 ± 0,02 |
0.8 |
3.2 |
12.1 |
|
1,5 (B) |
7 |
1,56 ± 0,02 |
0.8 |
3.4 |
12.1 |
|
2.5 |
1 |
1,75 ± 0,02 |
0.8 |
3.6 |
7.41 |
|
2,5 (B) |
7 |
2,01 ± 0,02 |
0.8 |
3.8 |
7.41 |
|
4 |
1 |
2,22 ± 0,02 |
1.0 |
4.4 |
4.61 |
|
4 (B) |
7 |
2,52 ± 0,02 |
1.0 |
4.7 |
4.61 |
|
6 |
1 |
2,72 ± 0,03 |
1.0 |
4.9 |
3.08 |
|
6 (B) |
7 |
3,09 ± 0,03 |
1.0 |
5.3 |
3.08 |
|
10 |
6 |
3,9 ± 0,10 |
1.0 |
6.1 |
1.83 |
|
16 |
6 |
5,0 ± 0,10 |
1.0 |
7.2 |
1.15 |
|
25 |
6 |
6,1 ± 0,10 |
1.2 |
8.7 |
0.727 |
|
35 |
6 |
7,1 ± 0,10 |
1.2 |
9.6 |
0.524 |
|
50 |
6 |
8,2 ± 0,15 |
1.4 |
11.2 |
0.387 |
|
70 |
12 |
9,8 ± 0,15 |
1.4 |
12.8 |
0.268 |
|
95 |
15 |
11,6 ± 0,15 |
1.6 |
15.0 |
0.193 |
|
120 |
18 |
13,2 ± 0,15 |
1.6 |
16.6 |
0.153 |
|
150 |
18 |
14,6 ± 0,20 |
1.8 |
18.4 |
0.124 |
|
185 |
30 |
16,2 ± 0,20 |
2.0 |
20.4 |
0.0991 |
|
240 |
34 |
18,5 ± 0,20 |
2.2 |
23.1 |
0.0754 |
|
300 |
34 |
20,5 ± 0,20 |
2.4 |
25.5 |
0.0601 |
|
400 |
53 |
23,3 ± 0,20 |
2.6 |
28.7 |
0.0470 |
Medené vodiče poskytujú prúdovú cestu, zatiaľ čo izolácia z PVC oddeľuje vodič od okolitého prostredia. Skutočná prúdová zaťažiteľnosť a prípustná prevádzková teplota závisia od veľkosti vodiča, spôsobu inštalácie, okolitých podmienok a príslušnej špecifikácie kábla.
Zmesi PVC môžu poskytnúť vlastnosti spomaľujúce horenie v závislosti od zvoleného zloženia materiálu a príslušnej normy produktu. Ak projekt špecifikuje konkrétnu klasifikáciu spomaľovača horenia, požadovaná trieda by mala byť potvrdená na základe technickej dokumentácie kábla, a nie predpokladať sa zo samotného PVC materiálu.
Izolácia a plášť z PVC poskytujú ochranu pred bežnou manipuláciou a vystavením životnému prostrediu, ku ktorému dochádza počas vhodnej inštalácie. Počas konštrukcie by mal byť kábel stále chránený pred nadmernou silou ťahania, ostrými hranami, rozdrvením a ohýbaním nad stanovené limity.
Kábel je možné uvažovať pre bežné vnútorné a vonkajšie nízkonapäťové inštalácie, keď zvolená PVC konštrukcia vyhovuje podmienkam prostredia. Vlhkosť, teplota, slnečné žiarenie, vystavenie chemikáliám a mechanickému zaťaženiu by sa mali hodnotiť pri inštaláciách mimo bežných podmienok elektroinštalácie budovy.
Správne dimenzovanie vodičov, ochrana obvodu a spôsob inštalácie sú dôležité pre bezpečnú prevádzku. Výber kábla by mal zohľadňovať očakávaný zaťažovací prúd, pokles napätia, okolitú teplotu, podmienky zoskupovania a povolený spôsob inštalácie. Skrytá inštalácia by sa tiež mala riadiť platnými miestnymi elektrickými predpismi.
Medený PVC nízkonapäťový napájací kábel môže byť určený pre nízkonapäťové obvody v domoch, bytoch a iných budovách, vrátane osvetlenia, zásuviek a odbočovacích obvodov zariadení. Typ vedenia, veľkosť vodiča a podmienky inštalácie by mali byť potvrdené podľa elektrického návrhu.
Typické aplikácie zahŕňajú obchody, kancelárie, hotely, školy, nemocnice a iné komerčné alebo verejné budovy, kde sú potrebné nízkonapäťové elektrické obvody. Špecifikácia kábla by mala zodpovedať zaťaženiu obvodu, spôsobu vedenia a miestnym elektrickým požiadavkám.
Kábel je možné použiť pre vhodné dočasné alebo trvalé nízkonapäťové obvody na staveniskách, prefabrikovaných budovách a zariadeniach staveniska. Ak sú káble vystavené opakovanému pohybu, nárazom alebo ťahaniu, mala by sa namiesto toho zvážiť konštrukcia špeciálne určená na flexibilnú prevádzku.
Nízkonapäťové obvody v dielňach, skladoch, logistických zariadeniach a iných prostrediach ľahkého priemyslu môžu používať tento typ kábla na osvetlenie, pripojenie zariadení a rozvod energie. Pri určovaní vhodného opláštenia a spôsobu inštalácie by ste mali zvážiť vystavenie prachu, teplote, olejom a chemikáliám.
Aplikácie môžu zahŕňať vidiecke budovy, poľnohospodárske zariadenia, osvetlenie fariem a inú nízkonapäťovú infraštruktúru. Vonkajšie alebo vlhké miesta vyžadujú ochranu pred vlhkosťou, UV žiarením, mechanickú ochranu a príslušný spôsob inštalácie.
Kábel je možné použiť vo vhodných nízkonapäťových obvodoch pre osvetlenie, monitorovacie zariadenia a podporu elektrických zariadení v obciach, na parkoviskách, v parkoch a iných mestských prostrediach. Vybraná špecifikácia by mala zodpovedať skutočnému smerovaniu a podmienkam prostredia.
V prípade zahraničných projektov by sa mala konštrukcia káblov a dokumentácia kontrolovať v súlade s elektrickými normami a požiadavkami na certifikáciu platnými na cieľovom trhu. Veľkosť vodiča, menovité napätie, charakteristiky izolácie a plášťa, balenie, označenie a skúšobná dokumentácia môžu byť potvrdené pred odoslaním.
Kábel je možné zvážiť aj pre vhodné pripojenia nízkonapäťových zariadení, odbočných obvodov a podporných elektrických systémov. Aplikácie zahŕňajúce nepretržitý pohyb, vysoké mechanické namáhanie, vysokú teplotu alebo špeciálne požiadavky na požiarnu odolnosť môžu vyžadovať inú konštrukciu kábla.
Odpoveď: Prierez vodiča by sa mal zvoliť podľa očakávaného zaťažovacieho prúdu, prípustného poklesu napätia, spôsobu inštalácie, okolitej teploty a dĺžky obvodu. Hodnoty uvedené v technickej tabuľke poskytujú rozmery vodičov a údaje o odpore, ale nemali by byť použité samostatne na určenie prípustného prúdu pre konkrétnu inštaláciu.
Odpoveď: Technická tabuľka obsahuje pevné aj lankové konštrukcie pre niektoré menšie veľkosti vodičov, ako napríklad 1,5 mm², 2,5 mm², 4 mm² a 6 mm². Vhodná konštrukcia závisí od požadovanej flexibility, spôsobu inštalácie a príslušnej špecifikácie.
Odpoveď: Typické položky kontroly môžu zahŕňať jednosmerný odpor vodiča, stav izolácie, merania rozmerov a testovanie odolnosti voči napätiu podľa príslušnej normy produktu a špecifikácie nákupu. Ak si projekt vyžaduje špecifické kontrolné správy alebo záznamy o skúškach, tieto požiadavky by sa mali potvrdiť pred výrobou.
Odpoveď: Zámorské objednávky je možné posúdiť podľa napätia na cieľovom trhu, štandardu káblov, označovania, balenia a požiadaviek na dokumentáciu. Príslušná norma by mala byť špecifikovaná vopred, pretože požiadavky na nízkonapäťové káble sa na jednotlivých trhoch líšia.
Odpoveď: Dĺžka kábla, identifikačné označenie a balenie je možné prediskutovať podľa výrobnej špecifikácie a množstva objednávky. V prípade vlastných požiadaviek by sa pred výrobou mali potvrdiť požadované informácie o označovaní, tolerancia dĺžky, spôsob balenia a množstvo dodávky.
Odpoveď: Uveďte požadovaný prierez vodiča, konštrukciu kábla, menovité napätie, celkovú dĺžku, objednané množstvo, aplikáciu, spôsob inštalácie a miesto doručenia. Pri projektových objednávkach by mala byť zahrnutá aj požadovaná norma, inšpekčné dokumenty, označenie plášťa a špecifikácie balenia.
Odpoveď: Štandardné konštrukcie nízkonapäťových napájacích káblov z PVC sa vo všeobecnosti vyberajú podľa ich špecifikovaného spôsobu inštalácie. Tam, kde bude kábel podliehať nepretržitému ťahaniu, opakovanému ohýbaniu alebo krúteniu, by sa mal zvážiť flexibilný kábel špeciálne určený pre mobilné použitie.
Odpoveď: Overte si model kábla, veľkosť vodiča, menovité napätie, dĺžku kábla a príslušnú normu podľa projektovej špecifikácie. Počas inštalácie dodržujte požadovaný polomer ohybu a podmienky ťahania a chráňte kábel pred nadmernou mechanickou silou, ostrými hranami a nevhodným vystavením okolitému prostrediu.
Pre cenovú ponuku medeného PVC nízkonapäťového napájacieho kábla uveďte požadovanú veľkosť vodiča, úroveň napätia, množstvo, dĺžku kábla, spôsob inštalácie a miesto určenia. Qiancheng môže pred zadaním objednávky skontrolovať špecifikáciu a potvrdiť príslušné požiadavky na výrobu a dokumentáciu.
