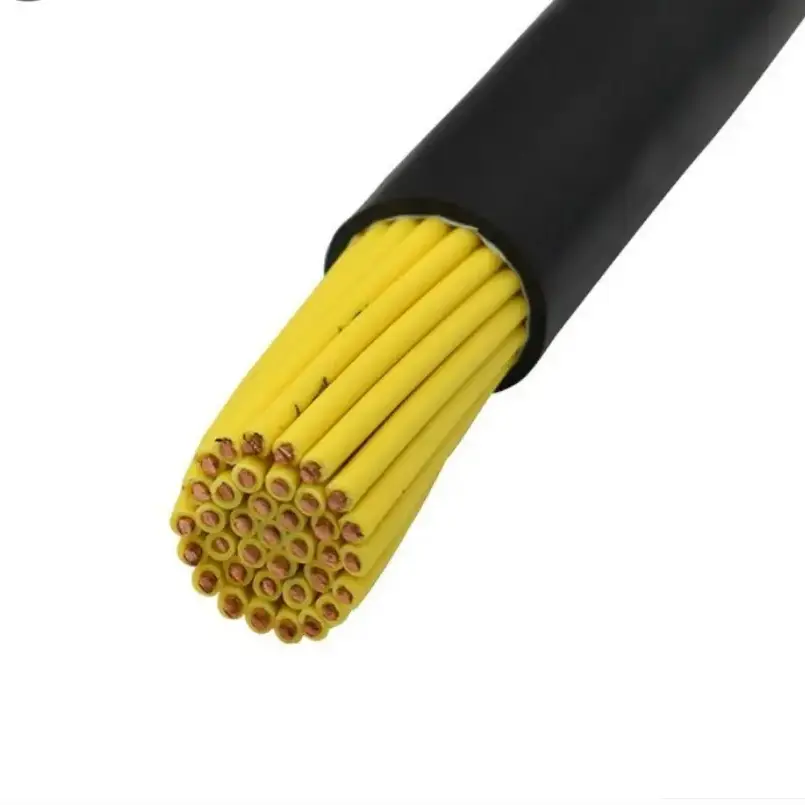

Qianchengdodáva riadiace káble pre priemyselné riadenie, monitorovanie zariadení, prenos signálu a automatizačné systémy. Sortiment zahŕňa viacžilové konštrukcie s medenými vodičmi, XLPE izoláciou a PVC plášťom, so špecifikáciami vybranými podľa menovitého napätia, prierezu vodičov, množstva žíl, podmienok inštalácie a požiadaviek aplikácie.
Ovládacie káble sa používajú na prepojenie riadiacich obvodov, monitorovacích zariadení, ochranných zariadení a automatizačných komponentov, kde je potrebné viesť medzi komponentmi systému niekoľko elektrických obvodov. Ich konštrukcia je konfigurovaná skôr na základe viacžilových spojení, riadeného odporu vodičov, elektrickej izolácie a mechanickej ochrany, než požiadaviek na vyšší prúd, ktoré sú normálne spojené s prenosom energie.
Pre systémy podzemných uhoľných baní používa použiteľná konštrukcia žíhané medené lankové vodiče, izoláciu XLPE a plášť z PVC spomaľujúci horenie. Medený vodič poskytuje elektrickú cestu, zatiaľ čo izolácia oddeľuje jednotlivé žily a vonkajší plášť chráni kábel pred vlhkosťou, odieraním, stláčaním a inými podmienkami, ktoré sa môžu vyskytnúť pri podzemných trasách inštalácie.
Prierez vodiča a počet žíl je možné zvoliť podľa pripojeného zariadenia a usporiadania riadiaceho obvodu. Viacžilová konštrukcia umožňuje zoskupiť niekoľko riadiacich alebo monitorovacích obvodov v rámci jedného kábla, čo môže zjednodušiť vedenie a identifikáciu káblov tam, kde je obmedzený priestor na inštaláciu.
|
Parameter |
Špecifikácia |
|
Menovité napätie |
450/750 V, prispôsobiteľné pre špeciálne banské pracovné podmienky |
|
Ampacita |
Prispôsobené podľa prierezu vodiča a počtu žíl |
|
Odpor vodiča |
Maximálna odolnosť pri 20°C prísne kontrolovaná podľa platných noriem banského priemyslu |
|
Izolačný odpor |
Vysoký izolačný odpor s izoláciou XLPE |
|
Odolnosť voči napätiu |
100% odolnosť voči napätiu a testovaniu izolácie pred dodaním |
|
Prevádzková frekvencia |
50/60Hz, vhodné pre banské priemyselné riadiace systémy |
|
Parameter |
Špecifikácia |
|
Materiál vodiča |
Vysoko čistá žíhaná meď |
|
Štruktúra vodiča |
Pružná štruktúra s jemným drôtom |
|
Prierezová oblasť |
1,5–10 mm² |
|
Základná špecifikácia |
2/3/4/7/12/16/24 jadier, prispôsobiteľné |
|
Tolerancia vodiča |
Kontrolované rozmery vodičov pre konzistentný elektrický výkon |
|
Parameter |
Špecifikácia |
|
Izolačný materiál |
XLPE (skrížený polyetylén) |
|
Materiál plášťa |
Nehorľavé PVC proti starnutiu pre banské aplikácie |
|
Hrúbka izolácie |
Štandardná jednotná hrúbka podľa špecifikácie kábla |
|
Výkon plášťa |
Odolné voči opotrebeniu, tlaku, vlhkosti a korózii |
|
Celkový priemer kábla |
Určené počtom žíl a prierezom vodičov |
|
Metóda identifikácie |
Štandardné farebné kódovanie a digitálne označenie pre inštaláciu a identifikáciu |
|
Parameter |
Špecifikácia |
|
Maximálna prevádzková teplota vodiča |
90 °C |
|
Skratová teplota |
250 °C |
|
Spomaľovanie horenia |
Ťažobný stupeň spomaľujúci horenie podľa platných bezpečnostných požiadaviek uhoľných baní |
|
Výkon proti rušeniu |
Optimalizovaná štruktúra vlákna pomáha znižovať presluchy signálu |
|
Prispôsobivosť k životnému prostrediu |
Proti starnutiu, vlhkosti a korózii pre podzemné aplikácie |
|
Mechanický výkon |
Flexibilná konštrukcia s odolnosťou voči ťahovému a tlakovému namáhaniu pre zložité inštalačné trasy |
Produkt je určený pre riadiace a monitorovacie obvody, ktoré vyžadujú organizované viacjadrové spojenia v priemyselnom a podzemnom prostredí. Typické aplikácie zahŕňajú riadenie elektrických zariadení, monitorovanie mín, bezpečnostnú ochranu, automatické prepojenie systému a iné riadiace obvody.
V systémoch automatizácie uhoľných baní môže kábel pripojiť ovládacie zariadenia, monitorovacie zariadenia a ochranné komponenty. Dostupné konfigurácie jadra umožňujú usporiadanie jednotlivých okruhov podľa usporiadania zariadenia, zatiaľ čo lankový medený vodič poskytuje flexibilitu potrebnú pre praktickú inštaláciu káblov.
Podzemná inštalácia vyžaduje zváženie vlhkosti, mechanického namáhania, oderu, teploty, podmienok vedenia a platných požiadaviek na bezpečnosť v bani. XLPE izolácia poskytuje elektrické oddelenie medzi vodičmi, zatiaľ čo PVC plášť dodáva ochranu pred vonkajšími podmienkami špecifikovanými pre danú aplikáciu.
Výber kábla by mal začať požiadavkami pripojeného riadiaceho systému. Množstvo jadra je zvyčajne určené počtom nezávislých obvodov, pričom prierez vodiča by sa mal brať do úvahy spolu s pripojeným zariadením, požiadavkami na prúd, inštalačnou vzdialenosťou a prípustným poklesom napätia.
V prípade projektov uhoľných baní by sa pred dokončením špecifikácie malo preskúmať aj prostredie inštalácie. Vystavenie vlhkosti, mechanické zaťaženie, vedenie káblov, požiadavky na nehorľavosť a prevádzková teplota môžu ovplyvniť vhodnú konštrukciu. Poskytnutie požadovaného napätia, počtu žíl, veľkosti vodiča, dĺžky kábla a podmienok aplikácie pomáha spoločnosti Qiancheng potvrdiť vhodnú konfiguráciu.
Qiancheng riadi výrobný proces od prípravy medeného vodiča a splietania až po vytláčanie izolácie XLPE, montáž káblov, vytláčanie plášťa z PVC a testovanie hotového kábla. Počas výroby sa rozmery vodičov, hrúbka izolácie a rozmery hotového kábla kontrolujú podľa špecifikovanej konštrukcie, aby sa zachovala konzistencia medzi jednotlivými výrobnými šaržami.
Elektrická kontrola zahŕňa odpor vodiča, izolačný výkon a testovanie odolnosti voči napätiu podľa príslušných požiadaviek na produkt. Hotové káble sú pred odoslaním skontrolované a podľa požiadaviek projektu je možné pripraviť technické dokumenty alebo záznamy o skúškach.
Tento proces výroby a kontroly poskytuje vysledovateľné technické informácie na preskúmanie špecifikácií projektu, plánovanie inštalácie a vstupnú kontrolu kvality. Konštrukcia kábla a požiadavky sú potvrdené pred výrobou, aby sa znížili nezhody špecifikácií medzi dodaným káblom a zamýšľaným zariadením alebo podmienkami inštalácie.
Pre súvisiace ťažobné aplikácie si pozrite naše banské napájacie káble a ťažobné flexibilné vlečné káble.
|
Menovitý prierez (mm²) |
Minimálny počet vodičov |
Vonkajší priemer vodiča (mm) |
Nominálna hrúbka izolácie XLPE (mm) |
Približný vonkajší priemer izolácie (mm) |
Maximálny odpor vodiča pri 20°C (Ω/km), meď |
|
1.5 |
1 |
1,38 ± 0,02 |
0.7 |
2.8 |
12.1 |
|
2.5 |
1 |
1,78 ± 0,02 |
0.7 |
3.2 |
7.41 |
|
4 |
1 |
2,25 ± 0,03 |
0.7 |
3.7 |
4.61 |
|
6 |
1 |
2,76 ± 0,03 |
0.7 |
4.2 |
3.08 |
|
10 |
7 |
3,70 ± 0,05 |
0.7 |
5.1 |
1.83 |
|
16 |
7 |
4,70 ± 0,05 |
0.9 |
6.5 |
1.15 |
|
25 |
7 |
5,90 ± 0,08 |
0.9 |
7.7 |
0.727 |
|
35 |
7 |
6,90 ± 0,08 |
0.9 |
8.7 |
0.524 |
|
50 |
19 |
8,10 ± 0,10 |
1.0 |
10.1 |
0.387 |
|
70 |
19 |
9,70 ± 0,10 |
1.0 |
11.7 |
0.268 |
|
95 |
19 |
11,50 ± 0,12 |
1.1 |
13.7 |
0.193 |
|
120 |
37 |
13,00 ± 0,12 |
1.2 |
15.4 |
0.153 |
