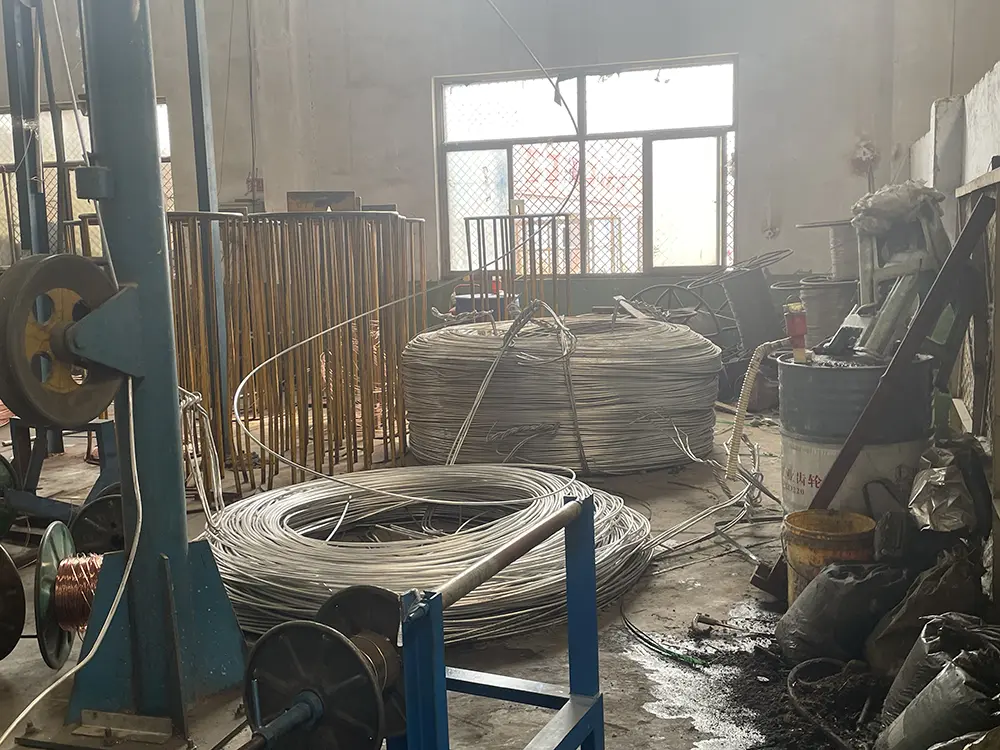

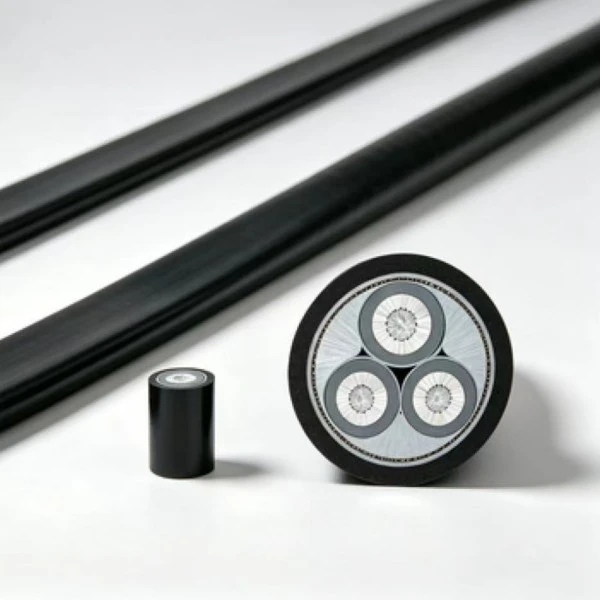

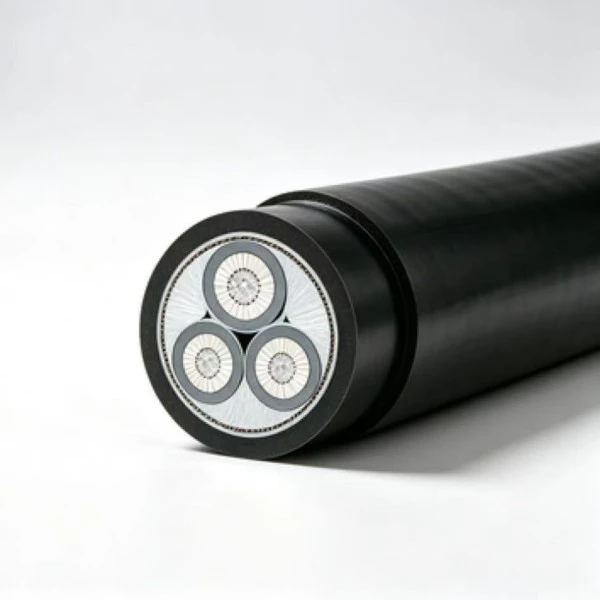

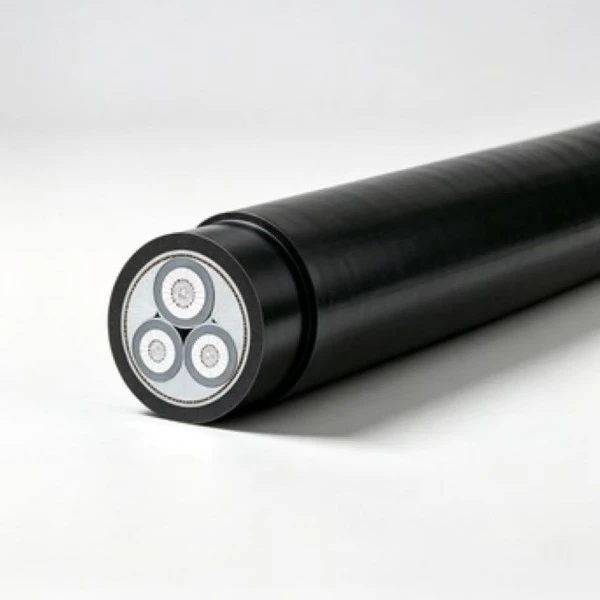

Hliníkový XLPE nízkonapäťový napájací kábel používa hliníkové vodiče s XLPE izoláciou pre 0,6/1 kV nízkonapäťové rozvody energie. Hliníkový vodič znižuje hmotnosť kábla v porovnaní s medenou konštrukciou, zatiaľ čo XLPE poskytuje stabilnú elektrickú izoláciu pri špecifikovanej prevádzkovej teplote. Kábel je možné nakonfigurovať pre pevné inštalácie v továrňach, vonkajších rozvodoch, káblových žľaboch a iných aplikáciách, kde podmienky kladenia zodpovedajú špecifikácii produktu.
|
Nominálny prierez (mm²) |
Hrúbka izolácie (mm) |
Hrúbka plášťa (mm) |
Približný vonkajší priemer kábla (mm) |
Jednosmerný odpor vodiča (Ω/km) Al |
Testovacie napätie (kV/5 min) |
Intenzita vzduchu (A) (A)-Al |
Ampacita v priamo zasypanej pôde (A)-Al |
|
1 × 1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1 × 2,5 |
0.7 |
1.5 |
6 |
≤12,1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3,08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1 × 800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |
|
Stupeň napätia Uo/U （kV） |
Požiadavka |
|
3,6/6, 6/6 |
Čiastočný výboj ≤ 10 pC pri 1,73 U₀ |
|
8.7/10, 12/20 |
Čiastočný výboj ≤ 10 pC pri 1,73 U₀ |
|
18/30, 21/35 |
Čiastočný výboj ≤ 10 pC pri 1,73 U₀ |
|
26/35 |
Čiastočný výboj ≤ 10 pC pri 1,73 U₀ |
Pre jednožilové káble je povolený polomer ohybu \(20\krát (d+D)\pm5\%\).
Pre viacžilové káble je povolený polomer ohybu \(15\krát (d+D)\pm5\%\).
D = skutočný vonkajší priemer kábla (mm)
d = skutočný priemer vodiča (mm)
Predhrievanie je povinné pri pokladaní pod 0 °C. S káblom treba manipulovať a inštalovať ho podľa platného postupu kladenia pri nízkej teplote, aby sa znížilo riziko mechanického poškodenia izolácie alebo plášťa.
Vertikálny výškový rozdiel pokládky nie je podľa dodaných technických informácií obmedzený. Pri plánovaní vertikálnych trás je stále potrebné zvážiť spôsob inštalácie, usporiadanie upevnenia a hmotnosť kábla.
|
Teplota vzduchu |
||||||||||||||||
|
Prevádzková teplota (℃) |
15 |
10 |
15 |
20 |
25 |
30 |
35 |
40 |
45 |
50 |
||||||
|
1.30 |
1.26 |
1.22 |
1.18 |
1.44 |
1.09 |
1.04 |
1.0 |
0.96 |
0.89 |
|||||||
|
Teplota pôdy |
||||||||||||||||
|
5 |
10 |
15 |
20 |
25 |
30 |
35 |
||||||||||
|
1.44 |
1.11 |
1.07 |
1.04 |
1.00 |
0.96 |
0.92 |
||||||||||
Hliníkový XLPE nízkonapäťový napájací kábel je možné použiť na pevnú distribúciu nízkeho napätia vo vnútri výrobných dielní, skladov a iných priemyselných budov. Typické vedenie zahŕňa káblové žľaby a nástenné káblové systémy. Pri výbere veľkosti vodiča by sa mala súčasne skontrolovať pripojená záťaž, usporiadanie inštalácie, teplota okolia a požadovaný pokles napätia.
Pre vonkajšie pevné inštalácie môže byť kábel vedený pozdĺž vhodných konštrukcií, inžinierskych stĺpov alebo iných nosných systémov, ak to povoľuje projektová špecifikácia. Plášť poskytuje ochranu pri bežnom vonkajšom vystavení, pričom pri inštalácii treba brať do úvahy dlhodobé slnečné žiarenie, zmeny teploty, vlhkosť a mechanické zaťaženie.
Káblové priekopy a inžinierske tunely poskytujú spoločné trasy pre pevné rozvody energie. Inštalácia by mala umožňovať primeraný odvod tepla a poskytovať vhodnú podporu a ochranu. V uzavretých alebo zoskupených inštaláciách by sa skôr ako priame privádzanie menovitého prúdu vzduchu mali brať do úvahy korekčné faktory ampacity a skutočné okolité podmienky.
Priame zakopanie možno zvážiť tam, kde konštrukcia kábla, pôdne podmienky a mechanická ochrana spĺňajú požiadavky projektu. Pred inštaláciou by sa mala prehodnotiť hĺbka zakopania, odvodnenie, vonkajšie zaťaženie a možnosť budúceho výkopu. V korozívnej pôde alebo na miestach vystavených významným mechanickým silám môžu byť potrebné ochranné opatrenia.
Kábel je možné zvážiť pre pevnú distribúciu nízkeho napätia pri renovácii vidieckej elektrickej siete a podobných infraštruktúrnych prácach. Hliníkové vodiče znižujú hmotnosť kábla, čo môže byť užitočné tam, kde dlhé káblové trasy vyžadujú značné prepravné a inštalačné práce. Dimenzovanie vodičov by malo zodpovedať očakávanému zaťaženiu, dĺžke trasy, požiadavkám na pokles napätia a podmienkam inštalácie.
A: Menovité napätie je 0,6/1 kV pre všeobecnú nízkonapäťovú distribúciu energie. V závislosti od stavebných a projektových podmienok môžu spôsoby inštalácie zahŕňať vonkajšie nadzemné vedenie, káblové žľaby a určité priamo zakopané aplikácie. Vonkajšie použitie by malo brať do úvahy slnečné žiarenie, dážď, teplotu, mechanickú ochranu a špecifikované vlastnosti plášťa.
Odpoveď: Pre jednožilové káble je špecifikovaná požiadavka na ohyb \(20\krát(d+D)\pm5\%\), kým požiadavka na viacžilové káble je \(15\krát(d+D)\pm5\%\). Predhrievanie je potrebné, keď je okolitá teplota pokládky nižšia ako 0 °C. Kábel by sa nemal násilne ohýbať alebo ťahať pri nízkych teplotách, pretože PVC alebo iné polymérne materiály plášťa môžu byť menej flexibilné.
Odpoveď: Dodaná technická tabuľka zahŕňa menovité prierezy od 1,5 mm² do 1000 mm². Dostupnosť závisí od požadovanej špecifikácie a výrobného plánu. Požiadavky na rezanie na dĺžku a značenie káblov je možné prediskutovať pri projektových objednávkach, pričom množstvo, veľkosť vodiča a požadovaný dátum dodania budú potvrdené pred výrobou.
Odpoveď: Hliník má nižšiu hustotu ako meď, čo znižuje hmotnosť kábla a uľahčuje prepravu a manipuláciu pri mnohých inštaláciách. Materiál vodiča má v mnohých aplikáciách tiež nižšie materiálové náklady. Výber vodiča by však nemal byť založený len na cene materiálu; mala by sa skontrolovať prúdová zaťažiteľnosť, pokles napätia, dĺžka trasy, spôsob pripojenia a podmienky inštalácie.

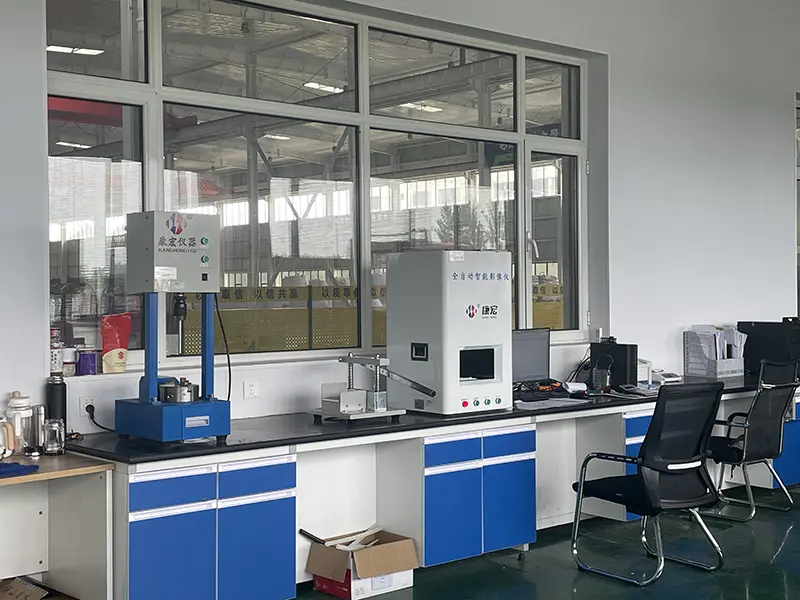

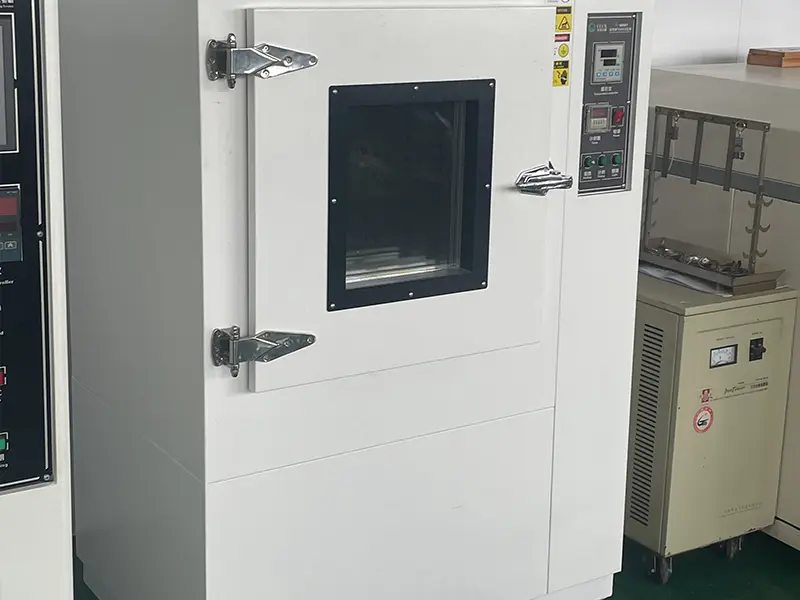

Odpoveď: Príslušné záznamy o kontrole továrne a dokumenty o elektrických testoch môžu byť dodané podľa špecifikácie produktu a požiadaviek objednávky. Dokumentácia v anglickom jazyku môže byť pripravená, ak je to potrebné na preskúmanie zámorského projektu alebo colnú dokumentáciu. Presné certifikáty, správy o skúškach a formát dokumentu by mali byť potvrdené podľa cieľového trhu a požiadaviek na prijatie projektu.
Odpoveď: Priame zakopanie by sa malo vykonávať len tam, kde konštrukcia kábla a podmienky na mieste spĺňajú príslušné požiadavky. Ochranné objímky alebo rúrky je možné zvážiť tam, kde je kábel vystavený silnej korózii pôdy, vysokej vlhkosti, zaťaženiu vozidla, výkopovej činnosti alebo iným mechanickým rizikám. Do plánu inštalácie by mala byť zahrnutá aj správna hĺbka zakopania a odvodnenie.
Odpoveď: Dodacia lehota závisí od prierezu vodiča, konštrukcie kábla, množstva objednávky, výrobnej kapacity, požiadaviek na balenie a dokumentáciu. Štandardné špecifikácie môžu mať kratšie výrobné plány, keď sú dostupné materiály a kapacita. Zákazkové alebo veľkoobjemové objednávky by mali byť potvrdené továrňou vopred, aby bolo možné výrobu a prepravu koordinovať s harmonogramom projektu.
A: Prípustné zmeny prúdu s okolitou teplotou, pretože podmienky rozptylu tepla sa menia, keď okolitá teplota stúpa alebo klesá. Pri výbere veľkosti vodiča a spôsobu inštalácie je preto potrebné zvážiť korekčné koeficienty uvedené v technickej tabuľke. Zoskupenie káblov, vetranie, teplota pôdy a podmienky zakopania môžu tiež ovplyvniť skutočný prípustný prúd.
V prípade projektových otázok by sa malo poskytnúť požadované napätie, prierez vodiča, dĺžka kábla, spôsob inštalácie, podmienky prostredia a množstvo, aby bolo možné potvrdiť príslušnú špecifikáciu a technické dokumenty.
