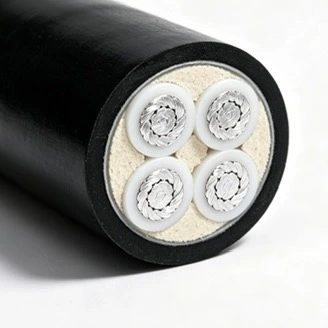

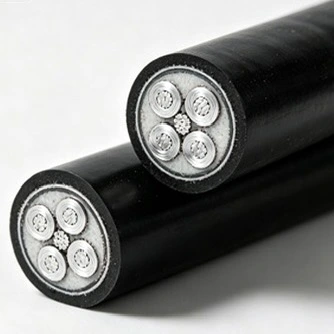

Ohňovzdorný nízkonapäťový napájací kábel Qiancheng Aluminium XLPE FR je navrhnutý pre nízkonapäťovú distribúciu energie, kde je potrebné brať do úvahy požiarnu odolnosť, nehorľavosť a hmotnosť inštalácie. Kábel používa hliníkový vodič, izoláciu XLPE, sľudovú ohňovzdornú vrstvu a vonkajší plášť spomaľujúci horenie pre aplikácie vrátane energetických systémov budov, káblových žľabov, komunálnych sietí a priemyselných zariadení.
|
Nominálna plocha prierezu vodiča (mm²) |
Hrúbka izolácie (mm) |
Hrúbka plášťa (mm) |
Približný vonkajší priemer kábla (mm) |
DC odpor Al vodiča (Ω/km) |
Testovacie napätie (kV/5min) |
Ampacita-Al vo vzduchu (A) |
Ampacita-Al v priamo zakopanej pôde (A) |
|
1 × 1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1 × 2,5 |
0.7 |
1.5 |
6 |
≤12,1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3,08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1 × 800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |
Vodič používa hliník ako prúdový materiál. V porovnaní s medeným vodičom ekvivalentného elektrického dizajnu môže hliník znížiť hmotnosť kábla, čo môže byť dôležité pri dlhých káblových vedeniach, zaťažení káblových žľabov a manipulácii s inštaláciou. Prierez vodiča by sa mal zvoliť podľa prúdovej zaťažiteľnosti, poklesu napätia, podmienok inštalácie a príslušnej elektrickej normy.
Zosieťovaný polyetylén poskytuje primárnu elektrickú izoláciu okolo vodiča. V porovnaní s konvenčnou PVC izoláciou sa XLPE vo všeobecnosti vyberá pre svoju vyššiu prípustnú prevádzkovú teplotu a odolnosť voči tepelnému starnutiu. Skutočná prevádzková teplota, skratové podmienky a servisné prostredie by mali zodpovedať príslušnej špecifikácii produktu a inštalačnej norme.
Ohňovzdorná vrstva na báze sľudy je začlenená do konštrukcie kábla, aby pomohla zachovať izoláciu a integritu obvodu pri vystavení definovaným podmienkam požiaru. Požiarna odolnosť a nehorľavosť sú samostatné úžitkové vlastnosti, takže požadovaná skúšobná metóda, trvanie a akceptačné kritériá by sa mali potvrdiť podľa projektovej špecifikácie a dostupnej skúšobnej dokumentácie.
Vonkajší plášť poskytuje mechanickú ochranu a prispieva k nehorľavosti. Jeho vhodnosť pre vonkajšiu alebo výkopovú inštaláciu závisí od špecifikovanej zmesi plášťa, vystavenia ultrafialovému žiareniu, vlhkosti, teploty a mechanických podmienok. Tam, kde je kábel vystavený silnému prostrediu alebo mechanickému namáhaniu, by sa mala zvážiť ochrana inštalácie.
Hliníkový XLPE FR ohňovzdorný nízkonapäťový napájací kábel kombinuje hliníkový vodič s izoláciou XLPE, ohňovzdornú vrstvu a plášť spomaľujúci horenie. Táto konštrukcia umožňuje, aby sa elektrické, tepelné a požiarne požiadavky projektu posudzovali oddelene, namiesto spoliehania sa na jednu vlastnosť materiálu.
Ohňovzdorná konštrukcia je určená na podporu kontinuity obvodu za špecifikovaných podmienok požiarnej skúšky. Overené trvanie a teplota by mali byť prevzaté z príslušnej správy o skúške a nemali by sa považovať za všeobecnú prevádzkovú záruku pre každý scenár požiaru.
Nehorľavosť sa týka schopnosti konštrukcie kábla obmedziť šírenie plameňa pri definovanom teste. Odlišuje sa od požiarnej odolnosti, ktorá sa týka zachovania celistvosti okruhu počas stanoveného obdobia za stanovených požiarnych podmienok. Pri akceptovaní projektu by sa mali obe požiadavky skontrolovať podľa platných noriem a skúšobných dokumentov.

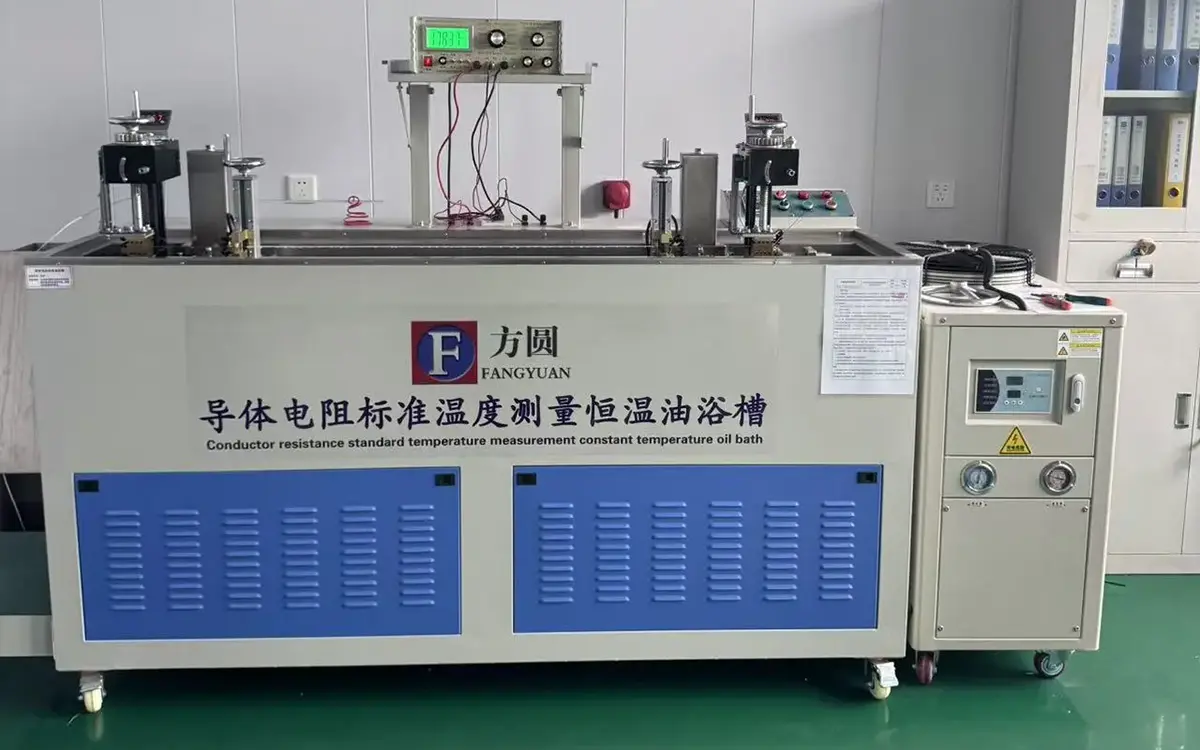

XLPE izolácia oddeľuje vodič od vonkajších ochranných vrstiev a poskytuje elektrickú izoláciu počas normálnej prevádzky. Hotová kontrola kábla môže zahŕňať kontrolu rozmerov, odporu vodičov, testy súvisiace s izoláciou a testovanie odolnosti voči napätiu podľa objednanej špecifikácie a príslušných testovacích požiadaviek.

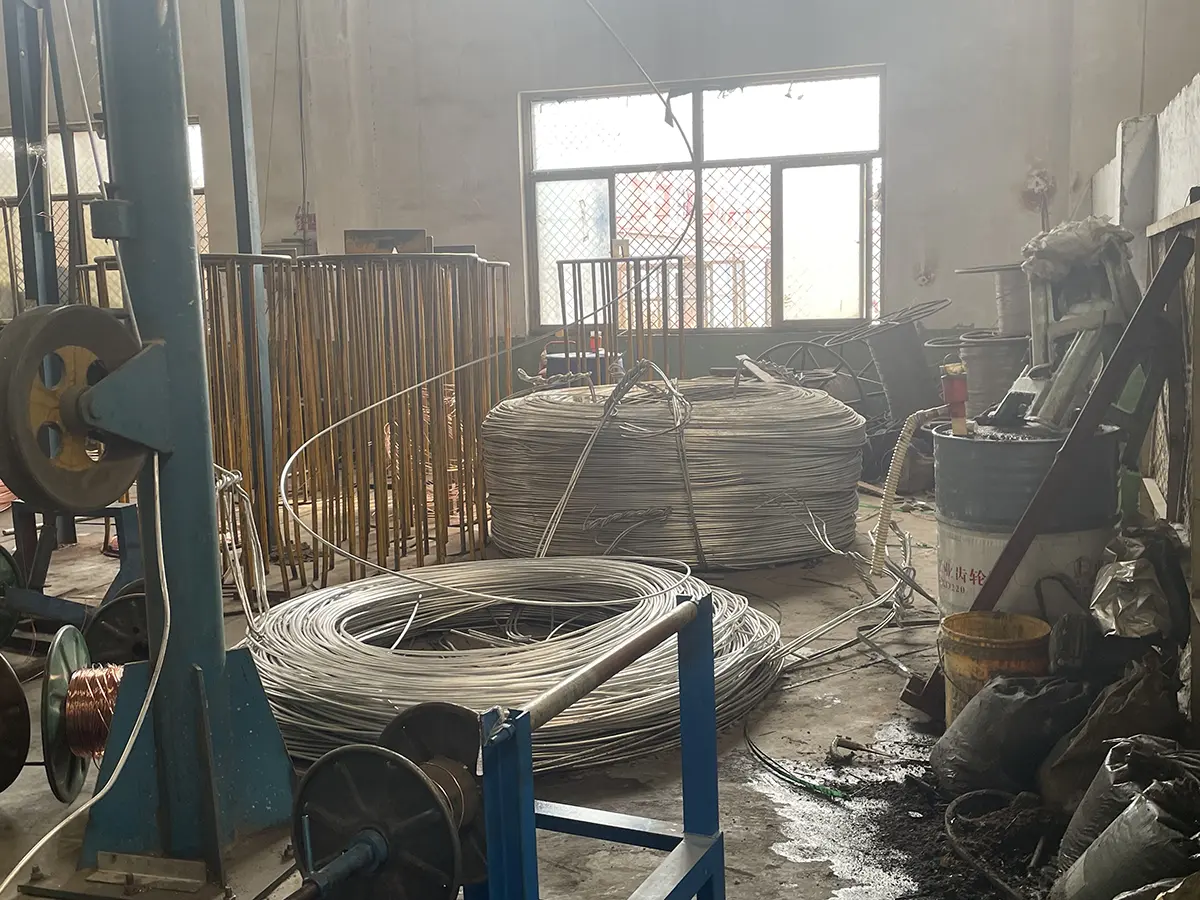

Materiál hliníkového vodiča by sa mal pred výrobou kábla skontrolovať na požadované elektrické a rozmerové vlastnosti. Výrobné záznamy a výsledky testov hotových káblov poskytujú základ pre sledovateľnosť šarží. Ak to vyžaduje projektová zmluva, môže byť vykonaná inšpekcia v továrni alebo odber vzoriek treťou stranou podľa dohodnutého rozsahu inšpekcie.
Výber kábla by mal zohľadňovať záťažový prúd, spôsob inštalácie, okolitú teplotu, zoskupenie káblov, pokles napätia a podmienky skratu. Hodnoty ampacity v tabuľke sú referenčné údaje pre uvedené konfigurácie; konečná veľkosť vodiča by mala byť potvrdená pomocou metódy výpočtu a korekčných faktorov požadovaných projektovou normou.
Pri kábloch s PVC izoláciou, PVC plášťom alebo bezhalogénovým plášťom spomaľujúcim horenie nesmie byť teplota okolia pri inštalácii nižšia ako 0 ℃. Nízkoteplotná inštalácia by sa mala vykonávať len vtedy, keď to konštrukcia kábla a postup inštalácie umožňujú.
|
Položka |
Jednožilový kábel |
|
Viacžilový kábel |
|
|
|
Neobrnené |
Obrnený |
Neobrnené |
Obrnený |
|
Minimálny polomer ohybu počas inštalácie |
20D |
15D |
15D |
12D |
|
Minimálny polomer ohybu v blízkosti spojovacích skriniek a svoriek (ohýbanie je potrebné starostlivo kontrolovať napr. vytvarovaním vodiacich dosiek) |
15D |
12D |
12D |
10D |
Po dokončení kladenia kábla sa vykoná skúška odolnosti voči napätiu počas 15 minút pri skúšobnom napätí 3,5 kV.
Hliníkový XLPE FR ohňovzdorný nízkonapäťový napájací kábel možno zvážiť pre nízkonapäťovú požiarnu distribúciu elektrickej energie v nemocniciach, školách, komerčných budovách, priemyselných zariadeniach, mestských potrubných sieťach a podobných projektoch. Výber by mal byť založený na požadovanom zaťažení, napätí, spôsobe inštalácie, podmienkach prostredia a požiarnych požiadavkách.
Vhodné pre nízkonapäťové silové obvody inštalované vo vnútorných káblových žľaboch, kde požiadavky na požiarnu odolnosť tvoria súčasť projektovej špecifikácie. Počas inštalácie je potrebné zvážiť rozstup káblov, zoskupenie a odvod tepla.
Kábel je možné použiť na vonkajšie nadzemné inštalácie a káblové žľaby, keď je vhodná konštrukcia plášťa a podmienky prostredia. Pred inštaláciou je potrebné vyhodnotiť vystavenie UV žiareniu, vlhkosť, zmeny teploty a mechanickú ochranu.
Ľahké priame zakopanie možno zvážiť tam, kde to dovoľuje konštrukcia kábla a požiadavky projektu. Pred potvrdením spôsobu inštalácie je potrebné vyhodnotiť pôdne podmienky, vlhkosť, koróziu, hĺbku zasypania a mechanickú ochranu.
Dlhodobé pokladanie ponorom pod vodu je zakázané. Pre miesta s nepretržitým vystavením vode, silnému chemickému znečisteniu, mimoriadnemu mechanickému zaťaženiu alebo iným špeciálnym podmienkam by sa mala zvoliť konštrukcia kábla špeciálne navrhnutá pre tieto podmienky.
Qiancheng vedie záznamy o výrobe a kontrole pre výrobu káblov a testovanie hotových výrobkov. V závislosti od konfigurácie produktu a projektových požiadaviek môže dokumentácia obsahovať špecifikácie produktu, záznamy o skúške vo výrobnom závode, výsledky testov odolnosti voči napätiu, správy o požiarnych testoch a informácie o sledovateľnosti šarží.
Pre exportné projekty môžu zákazníci vopred poskytnúť požadovanú veľkosť vodiča, dĺžku kábla, spôsob inštalácie, požiarne požiadavky a príslušné normy. Tieto informácie pomáhajú určiť vhodnú konštrukciu kábla a balík dokumentácie pred výrobou.
Návštevy továrne u zákazníka, dohodnuté kontrolné postupy a nezávislé odbery vzoriek tretích strán je možné zabezpečiť, ak to vyžaduje zmluva. Dĺžkové rezanie a značenie povrchu je možné prediskutovať aj podľa špecifikácie objednávky.
Odpoveď: Hliník znižuje hmotnosť vodiča v porovnaní s meďou za porovnateľných elektrických konštrukčných podmienok. Skutočný rozdiel v hmotnosti kábla a nákladoch závisí od veľkosti vodiča, konštrukcie kábla, spôsobu inštalácie a požiadaviek projektu. Dimenzovanie vodiča by nemalo byť založené len na hmotnosti.
Odpoveď: Vrstva sľudy pôsobí ako ohňovzdorná bariéra okolo vodiča. Pri kvalifikovanom požiarnom teste pomáha udržiavať elektrickú izoláciu a integritu obvodu počas špecifikovaného trvania testu. Overený výkon by sa mal prevziať z príslušného protokolu o skúške.
Odpoveď: XLPE sa bežne vyberá tam, kde sa vyžaduje vyššia prevádzková teplota a odolnosť voči tepelnému starnutiu. Vhodný izolačný systém stále závisí od úrovne napätia, okolitých podmienok, spôsobu inštalácie a platnej normy.
Odpoveď: Pri výbere by sa mal brať do úvahy prúd záťaže, spôsob inštalácie, teplota okolia, zoskupenie, pokles napätia a podmienky skratu. Hodnoty ampacity uvedené v tabuľke špecifikácií by sa mali použiť spolu s príslušným návrhovým výpočtom a korekčnými faktormi.
Odpoveď: Počas inštalácie je minimálny polomer ohybu 20D pre nepancierový jednožilový kábel, 15D pre pancierový jednožilový kábel, 15D pre nepancierový viacžilový kábel a 12D pre pancierový viacžilový kábel. V blízkosti spojovacích skríň a svoriek sú špecifikované hodnoty 15D, 12D, 12D a 10D.
Odpoveď: V súlade s dodanými požiadavkami na inštaláciu sa po položení na 3,5 kV počas 15 minút vykoná skúška odolnosti voči napätiu. Skutočný skúšobný postup by sa mal riadiť príslušnými špecifikáciami projektu a bezpečnostnými požiadavkami.
Odpoveď: Vonkajšiu hornú inštaláciu, inštaláciu káblových výkopov a ľahké priame zakopanie možno zvážiť, keď sú vhodné podmienky prostredia a inštalácie. Dlhodobé ponorenie pod vodu je zakázané. Pred inštaláciou je potrebné posúdiť vystavenie UV žiareniu, vlhkosť, pôdne podmienky a mechanickú ochranu.
Odpoveď: V závislosti od konfigurácie produktu a zmluvy môžu dostupné dokumenty zahŕňať špecifikácie produktu, záznamy o skúške z výroby, výsledky testov odolnosti voči napätiu, správy o požiarnych testoch a záznamy o sledovateľnosti šarží. Požadovaná dokumentácia by mala byť potvrdená pred výrobou.
