Qiancheng, čínsky výrobca káblov, dodávaHliníkový PVC izolovaný okrúhly drôtpre pevné nízkonapäťové rozvody energie a stavebné elektroinštalácie. Tento kábel s hliníkovým vodičom, izoláciou z PVC a ochranným vonkajším plášťom kombinuje ľahkú konštrukciu s praktickou elektrickou izoláciou. Pochopenie jeho špecifikácií, požiadaviek na inštaláciu a výkonnostných charakteristík pomáha inžinierom, dodávateľom a obstarávacím tímom vybrať ten správny kábel pre spoľahlivé elektrické systémy.
Okrúhly drôt s izoláciou z hliníka a PVC je určený pre pevné elektrické inštalácie, kde sú dôležitými faktormi hmotnosť vodiča, ochrana izolácie a náklady na projekt. Model BLVV od spoločnosti Qiancheng obsahuje jednožilový hliníkový vodič s izoláciou z PVC a vonkajším plášťom z PVC s menovitým napätím 300/500 V. Dostupné prierezy vodičov sú v rozsahu od 2,5 mm² do 70 mm² v uvedených špecifikáciách. Táto príručka vysvetľuje konštrukciu kábla, technické parametre, kľúčové výhody, aplikačné scenáre, kritériá výberu a inštalačné opatrenia, aby pomohla kupujúcim robiť informované rozhodnutia.

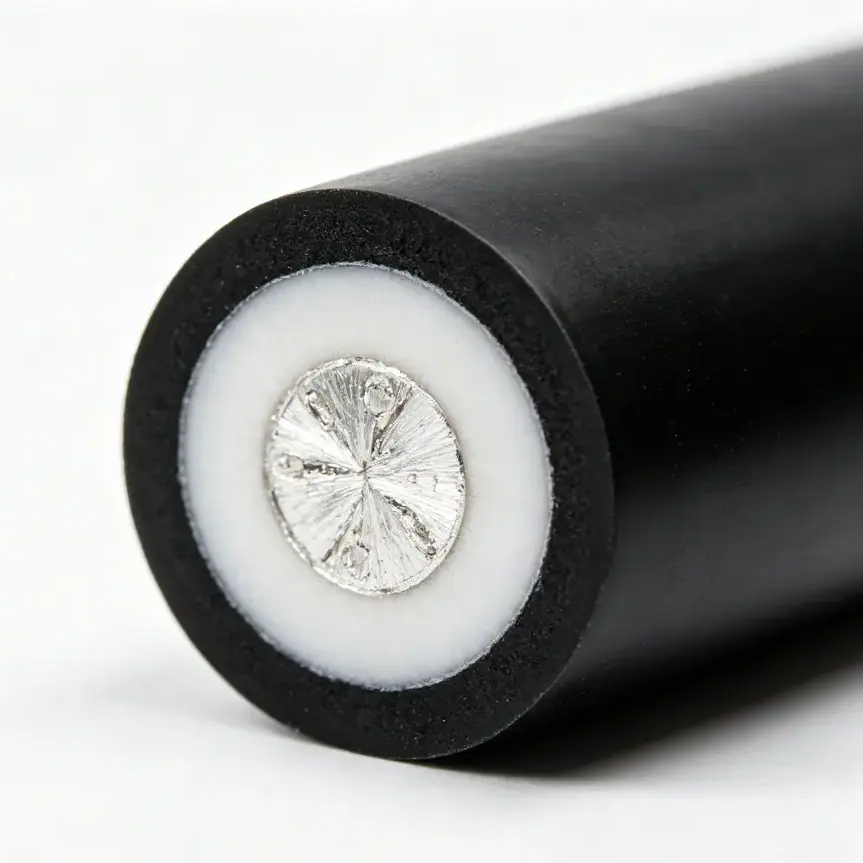

Hliníkový kruhový drôt izolovaný z PVC je elektrický kábel, ktorý používa hliník ako vodivý materiál a polyvinylchlorid (PVC) ako izoláciu. V konštrukcii BLVV, ktorú ponúka Qiancheng, poskytuje vonkajší plášť z PVC dodatočnú ochrannú vrstvu okolo izolovaného vodiča.
Kábel je určený pre pevné elektrické inštalácie nízkeho napätia. Jeho menovité napätie je 300/500 V, preto je pri jeho špecifikácii pre projekt nevyhnutná správna aplikácia a súlad s miestnymi elektrotechnickými predpismi.
Kombinácia hliníka a PVC rieši niekoľko praktických požiadaviek:
Je dôležité odlíšiť tento produkt od hliníkových káblov s izoláciou XLPE, pancierových napájacích káblov a flexibilných káblov. Ich elektrické parametre, teplotné limity, mechanické vlastnosti a spôsoby inštalácie sa môžu výrazne líšiť.
Informácie o konkrétnych produktoch nájdete na produktovej stránke hliníkového PVC izolovaného okrúhleho drôtu spoločnosti Qiancheng.
Výkon kábla závisí od interakcie medzi jeho vodičom, izoláciou a vonkajším plášťom. Každý komponent plní inú funkciu a celá konštrukcia musí spĺňať požiadavky zamýšľanej inštalácie.
Hliníkový vodič vedie elektrický prúd cez obvod. V porovnaní s meďou je hliník objemovo ľahší, čo môže byť výhodné pri manipulácii s dlhými káblami alebo pri preprave veľkého množstva káblov. Hliník má však vyšší elektrický odpor ako meď, takže dimenzovanie vodičov musí brať do úvahy prúd, pokles napätia a podmienky inštalácie.
Primárna PVC izolácia obklopuje vodič a poskytuje elektrické oddelenie. Jeho hrúbka musí zodpovedať špecifikovanému dizajnu kábla a platnej produktovej norme. Poškodená izolácia, nevhodné prevádzkové teploty alebo nesprávna inštalácia môžu ohroziť elektrickú bezpečnosť.
Vonkajší plášť z PVC pridáva vrstvu ochrany proti bežnému mechanickému kontaktu a vystaveniu prostrediu. Hoci PVC môže ponúknuť užitočnú odolnosť proti vlhkosti a oderu, skutočná úroveň ochrany závisí od zloženia materiálu, dizajnu kábla a prevádzkového prostredia. Bežný plášť z PVC by sa nemal automaticky považovať za odolný voči UV žiareniu, spomaľujúci horenie alebo vhodnosť na priame zakopanie.
Výsledná jednožilová okrúhla konštrukcia je určená skôr na vhodné aplikácie s pevným vedením než na neobmedzené použitie v každom vnútornom alebo vonkajšom prostredí.
Pred objednaním akéhokoľvek elektrického kábla je potrebné skontrolovať technické údaje. Nasledujúca tabuľka sumarizuje špecifikácie BLVV publikované spoločnosťou Qiancheng. Hodnoty sú referenčné rozmery produktu, nie univerzálne hodnoty pre každý hliníkový kábel z PVC.
| Nominálny prierez | Minimálny počet vodičov | Hrúbka izolácie (mm) | Hrúbka plášťa (mm) | Maximálny vonkajší priemer (mm) | Referenčná hmotnosť (kg/km) |
|---|---|---|---|---|---|
| 1 × 2,5 mm² | 1 | 0.8 | 0.8 | 5.7 | 35.5 |
| 1 × 4 mm² | 1 | 0.8 | 0.9 | 6.5 | 46.2 |
| 1 × 6 mm² | 1 | 0.8 | 0.9 | 7.1 | 55.8 |
| 1 × 10 mm² | 7 | 1.0 | 0.9 | 8.8 | 85.0 |
| 1 × 16 mm² | 7 | 1.0 | 0.9 | 9.9 | 110.2 |
| 1 × 25 mm² | 7 | 1.2 | 1.0 | 12.1 | 163.0 |
| 1 × 35 mm² | 7 | 1.2 | 1.1 | 13.5 | 206.6 |
| 1 × 50 mm² | 7 | 1.4 | 1.3 | 15.8 | 279.2 |
| 1 × 70 mm² | 12 | 1.4 | 1.4 | 17.9 | 366.9 |
Dôležitá poznámka k špecifikácii:Zverejnená tabuľka uvádza minimálny počet vodičov pre každú veľkosť. Kupujúci by si mali pred zadaním objednávky potvrdiť u dodávateľa presnú konštrukciu vodiča, príslušné normy, menovitú prevádzkovú teplotu, prúdovú zaťažiteľnosť a všetky požadované skúšobné správy.
Napríklad vonkajší priemer a referenčná hmotnosť sú užitočné na odhadovanie priestoru pre vedenie káblov, prepravného zaťaženia a množstva materiálu. Nezávisle nestanovujú, či kábel môže bezpečne prenášať konkrétne elektrické zaťaženie.
Nízka hustota hliníka je praktickou výhodou v projektoch, ktoré zahŕňajú veľké množstvo káblov. V porovnaní s medeným vodičom s ekvivalentnou elektrickou funkciou môže hliníkový vodič primeranej veľkosti znížiť hmotnosť vodiča. Pri konečnom porovnaní hmotnosti kábla sa musia použiť elektricky vhodné veľkosti vodičov namiesto jednoduchého porovnávania rovnakých plôch prierezu.
Izolácia a vonkajší plášť plnia doplnkové funkcie. Primárna izolácia poskytuje elektrické oddelenie, zatiaľ čo plášť dodáva vonkajšiu ochranu. Toto usporiadanie môže byť užitočné v pevných inštaláciách, kde je kábel inštalovaný podľa svojich menovitých podmienok a chránený pred nadmerným mechanickým namáhaním.
Uvedený rozsah od 2,5 mm² do 70 mm² poskytuje kupujúcim niekoľko možností pre rôzne požiadavky na obvody. Menší vodič môže vyhovovať obvodu s relatívne nízkym zaťažením, zatiaľ čo väčší vodič môže byť uvažovaný pre vyššie zaťaženie alebo dlhšie káblové trasy. Konečný výber musí byť založený na technických výpočtoch a platných predpisoch.
Bežné možnosti veľkosti môžu zjednodušiť porovnávanie špecifikácií a plánovanie materiálu. V prípade projektov vyžadujúcich konkrétne dĺžky, množstvá, balenie alebo možnosti materiálov spomaľujúcich horenie by si kupujúci mali pred výrobou alebo odoslaním potvrdiť dostupnosť a technické požiadavky u spoločnosti Qiancheng.
Tieto výhody sú najvýznamnejšie, keď je kábel prispôsobený zamýšľanej aplikácii. Žiadny materiál vodiča alebo izolačná štruktúra nemôže kompenzovať nesprávne dimenzovanie, zlé spojenia alebo nevhodné podmienky inštalácie.
Kábel BLVV od spoločnosti Qiancheng je určený pre vhodné pevné nízkonapäťové elektroinštalácie. V závislosti od platných predpisov a potvrdenej špecifikácie produktu možné použitia zahŕňajú:
Pred špecifikovaním kábla pre vonkajšie inštalácie skontrolujte, či je konkrétna formulácia PVC a dizajn kábla schválené pre predpokladanú expozíciu. Pre priame zakopanie, prostredie s vysokým dopadom, nebezpečné miesta alebo aplikácie vyžadujúce konkrétnu klasifikáciu požiarnej odolnosti môže byť potrebný účelovo navrhnutý a vhodne certifikovaný kábel.
Výber vhodného kábla vyžaduje viac než len prispôsobenie nominálnej plochy prierezu očakávanému prúdu. Spoľahlivý proces výberu zohľadňuje celý elektrický obvod a jeho inštalačné prostredie.
Overte, či je napätie 300/500 V vhodné pre obvod a príslušný elektrický kód. Nepredpokladajte, že kábel je vhodný pre inú napäťovú triedu len preto, že jeho fyzická konštrukcia vyzerá podobne.
Určite očakávaný zaťažovací prúd, dĺžku obvodu, teplotu okolia, spôsob inštalácie, zoskupenie s inými káblami a prípustný pokles napätia. Elektrický odpor hliníka je vyšší ako u medi, takže priama náhrada veľkosti za veľkosť nemusí byť vhodná.
Identifikujte potenciálne vystavenie vlhkosti, slnečnému žiareniu, chemikáliám, oderu, nárazu a teplu. Potvrďte, či je potrebné dodatočné vedenie, žľab, podpera alebo mechanická ochrana.
Hliníkové vodiče vyžadujú koncovky a konektory špeciálne vhodné pre hliník. Potvrďte povolenú veľkosť vodiča, materiál svoriek, spôsob prípravy a uťahovací moment. Nesprávne pripojenie môže spôsobiť nadmerný odpor a prehriatie.
Pred potvrdením objednávky si vyžiadajte technický list, príslušné produktové normy, skúšobnú dokumentáciu, podrobnosti o balení a harmonogram dodania. Pri väčších projektoch potvrďte, že dodané označenie káblov a dokumentácia šarže zodpovedajú schválenej špecifikácii.
Správna inštalácia je nevyhnutná na dosiahnutie spoľahlivého elektrického výkonu. Dokonca aj kábel vyrobený podľa správnej špecifikácie sa môže stať nebezpečným, ak je nainštalovaný alebo ukončený nesprávne.
Ak sa hliníkové vodiče pripájajú k medeným vodičom, použite schválené konektory navrhnuté pre špecifickú kombináciu materiálov. Spôsob pripojenia musí riešiť kompatibilitu, prechodový odpor a všetky požiadavky na prípravu špecifikované výrobcom konektora.
Pri projektoch s náročnými požiadavkami na požiarnu bezpečnosť potvrďte presnú klasifikáciu spomaľovača horenia a podporné dôkazy skúšok. Samotný PVC plášť nezaručuje, že kábel spĺňa konkrétnu požiarnu bezpečnosť.
Publikovaný popis produktu udáva menovité napätie 300/500V. Pred inštaláciou vždy skontrolujte označenie produktu a dokumentáciu podľa požiadaviek zamýšľaného obvodu.
Hliník ponúka nižšiu hustotu a môže znížiť hmotnosť vodiča, čo je užitočné pri manipulácii a preprave. Hliník má však vyšší elektrický odpor ako meď. Veľkosť vodiča, kompatibilitu svoriek a požiadavky na inštaláciu je preto potrebné starostlivo posúdiť.
Zverejnená tabuľka špecifikácií BLVV spoločnosti Qiancheng uvádza menovité prierezy 2,5, 4, 6, 10, 16, 25, 35, 50 a 70 mm². Potvrďte aktuálnu dostupnosť a akékoľvek špeciálne požiadavky na veľkosť alebo dĺžku priamo u dodávateľa.
Môže byť vhodný pre určité vonkajšie aplikácie s pevným vedením, ak to špecifikácia produktu a podmienky inštalácie dovoľujú. Musí sa posúdiť priame slnečné žiarenie, pôsobenie vody, teplota a mechanické poškodenie. Nepredpokladajte, že všetky káble s PVC plášťom sú vhodné na dlhodobé vystavenie UV žiareniu alebo priame zakopanie.
Nie. Výkon spomaľujúci horenie závisí od konkrétneho zloženia materiálu, konštrukcie kábla a príslušnej skúšobnej normy. Ak sa vyžaduje spomaľovač horenia, vyžiadajte si potvrdenie dodanej verzie a podpornej skúšobnej dokumentácie.
Výber by mal zohľadňovať záťažový prúd, dĺžku kábla, pokles napätia, teplotu okolia, spôsob inštalácie, zoskupenie káblov a miestne elektrické požiadavky. Kvalifikovaný elektrokonštruktér by mal overiť konečnú veľkosť vodiča, a nie sa spoliehať len na nominálny prierez.
Uveďte model kábla, menovité napätie, prierez vodiča, požadovanú dĺžku, celkové množstvo, prostredie inštalácie, príslušný štandard, cieľový trh, požiadavky na balenie a akékoľvek špeciálne požiadavky na výkon. Tieto informácie pomáhajú dodávateľovi posúdiť kompatibilitu špecifikácií a pripraviť presnejšiu cenovú ponuku.
Okrúhly drôt s izoláciou z hliníka a PVC je praktickou možnosťou pre vhodné pevné nízkonapäťové inštalácie, ktoré vyžadujú ľahký vodič a ochrannú štruktúru izolácie a plášťa z PVC. Úspešná špecifikácia závisí nielen od ceny: menovité napätie, dimenzovanie vodičov, kompatibilita pripojenia, vystavenie životnému prostrediu a dokumentácia o zhode, to všetko ovplyvňuje dlhodobý výkon.
Qiancheng poskytuje špecifikácie káblov BLVV na vyhodnotenie projektu s uvedenými veľkosťami vodičov od 2,5 mm² do 70 mm². Ak získavate kábel pre budovu, továreň alebo projekt elektrických rozvodov, pred výberom konečného modelu skontrolujte svoje technické požiadavky. Navštívte produktovú stránku Aluminium PVC Insulated Round Wire a prečítajte si dostupné informáciekontaktujte náss požadovanou veľkosťou, napätím, množstvom, podmienkami inštalácie a miestom doručenia. Tím spoločnosti Qiancheng vám môže pomôcť prediskutovať vhodné špecifikácie a podrobnosti ponuky pre váš projekt.
