Qiancheng Hliníkový plochý drôt s izoláciou z PVCje určený pre nízkonapäťové rozvody elektrickej energie, kde je dôležité praktické vedenie, nižšia hmotnosť vodiča, efektívnosť inštalácie a spoľahlivá izolácia. Vďaka plochej konštrukcii, vysoko čistým hliníkovým vodičom a dvojvrstvovej PVC ochrane poskytuje praktickú možnosť zapojenia pre civilné a ľahké priemyselné aplikácie.
Výber správneho elektrického vodiča vyžaduje viac než len porovnávanie materiálov vodičov. Inštalačný priestor, menovité napätie, mechanická ochrana, hmotnosť kábla, prevádzková teplota a aplikačné podmienky ovplyvňujú dlhodobú výkonnosť zapojenia. Hliníkový plochý vodič s PVC izoláciou kombinuje ľahký hliníkový vodič s izoláciou z PVC a konfiguráciu plochého kábla, vďaka čomu je obzvlášť užitočný tam, kde je obmedzený priestor na vedenie alebo je potrebné veľké množstvo nízkonapäťových káblov.
Obsah
Čo je hliníkový PVC izolovaný plochý drôt?
Kde je možné použiť hliníkový izolovaný plochý drôt z PVC?
Ako by ste si mali vybrať správny plochý drôt?
Porovnanie špecifikácií hliníkových plochých drôtov z PVC
Čo treba zvážiť pri inštalácii?
Prečo si vybrať Qiancheng hliníkový izolovaný plochý drôt z PVC?
Čo je hliníkový PVC izolovaný plochý drôt?

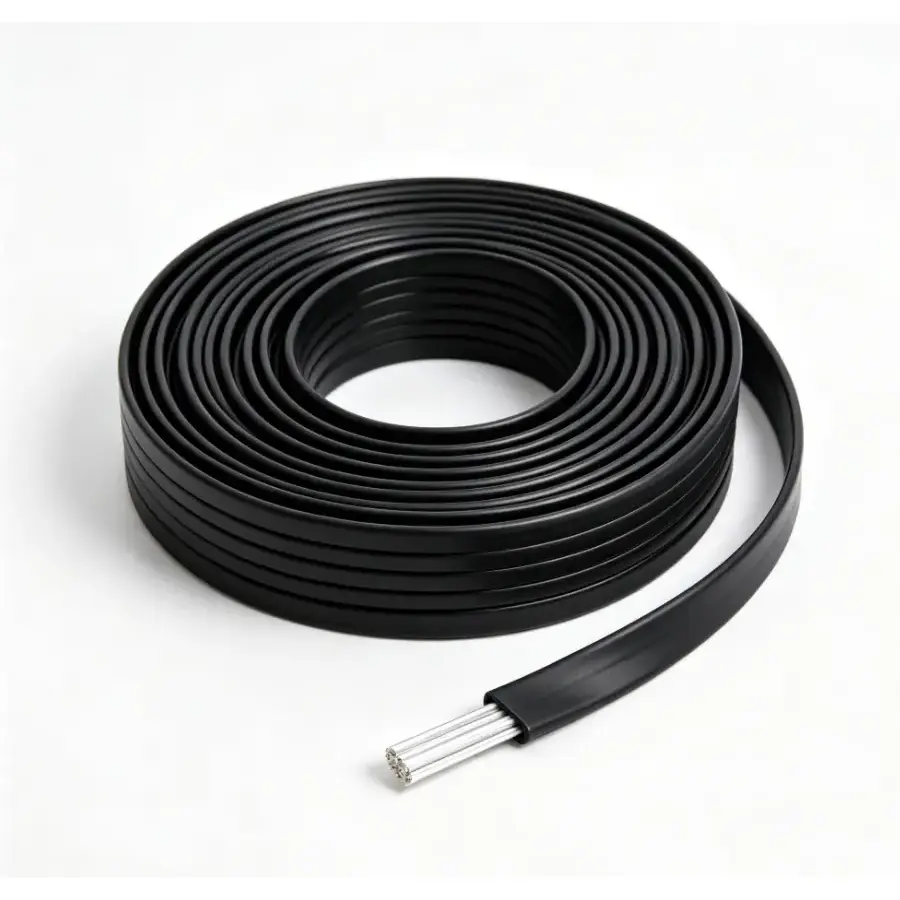

Hliníkový plochý vodič s PVC izoláciou je nízkonapäťový elektrický kábel, ktorý kombinuje hliníkový vodič s PVC izoláciou a vonkajším plášťom z PVC. Na rozdiel od bežných okrúhlych káblov sú jeho žily usporiadané v plochej konfigurácii, čo môže uľahčiť vedenie v stiesnených priestoroch.
Produkt spoločnosti Qiancheng je označený ako model BLVVB a používa vodič z vysoko čistého hliníka. V závislosti od požadovanej špecifikácie môže byť vodič vyrobený ako plný hliníkový vodič alebo lankový hliníkový vodič. Produkt je dostupný v 2- alebo 3-žilovom plošnom usporiadaní s prierezmi vodičov od 2,5 mm² do 10 mm².
Izolácia a plášť z PVC poskytujú elektrickú izoláciu a základnú ochranu pred normálnou vlhkosťou, oderom a vplyvom prostredia v rámci špecifikovaných prevádzkových podmienok. Vďaka tomu je kábel vhodný pre rôzne ľahké nízkonapäťové aplikácie na distribúciu energie.
Pre kupujúcich, ktorí hodnotia alternatívy, možno zvážiť aj plochý medený drôt izolovaný PVC, ak je prioritou vyššia elektrická vodivosť.
Aké sú kľúčové špecifikácie?
Pred výberom kábla by ste mali vždy skontrolovať technické špecifikácie, pretože veľkosť vodiča, menovité napätie, spôsob inštalácie a podmienky prostredia priamo ovplyvňujú vhodnosť aplikácie.
| Parameter | Špecifikácia | Praktický význam |
|---|---|---|
| Model produktu | BLVVB | Označuje konfiguráciu plochých drôtov s izoláciou z hliníka a PVC |
| Materiál vodiča | Vysoko čistý hliník | Poskytuje ľahké riešenie vodičov pre nízkonapäťové vedenie |
| Prierez vodiča | 2,5 mm² – 10 mm² | Umožňuje výber podľa zaťaženia projektu a požiadaviek na inštaláciu |
| Usporiadanie jadra | 2-3 jadrá | Vhodné pre bežné nízkonapäťové konfigurácie distribúcie energie |
| Izolácia | PVC | Poskytuje elektrickú izoláciu okolo vodiča |
| Puzdro | PVC plochý plášť | Poskytuje dodatočnú mechanickú ochranu a ochranu životného prostredia |
| Menovité napätie | 300/500V | Navrhnuté pre špecifické nízkonapäťové aplikácie |
| Izolačný odpor | ≥5MΩ·km pri 20°C | Označuje izolačný výkon za špecifikovaných skúšobných podmienok |
| Odolné napätie | 2 kV po dobu 5 minút | Podporuje overenie elektrickej izolácie počas testovania |
| Prevádzková teplota | -15 °C až 70 °C | Definuje špecifikovaný teplotný rozsah pre prevádzku |
Skutočný výber kábla by mal byť vždy založený na príslušnej technickej špecifikácii, miestnych elektrických požiadavkách, inštalačnom prostredí a očakávanom elektrickom zaťažení.
Aké sú hlavné výhody?
1. Priestorovo efektívna plochá konštrukcia
Plochý profil umožňuje, aby kábel sedel bližšie k montážnym povrchom ako mnohé bežné okrúhle káble. To môže byť užitočné pre skryté vedenie v stene, stropné dutiny, úzke drážky a medzery medzi zariadeniami, kde je inštalačný priestor obmedzený.
2. Nižšia hmotnosť vodiča
Hliník má nižšiu hustotu ako meď. Preto môže hliníkový vodič znížiť celkovú hmotnosť vodiča v porovnaní s medeným vodičom porovnateľného použitia. Táto vlastnosť sa stáva obzvlášť užitočnou, keď projekty zahŕňajú dlhé káblové trasy, veľké množstvá alebo prepravu na značné vzdialenosti.
3. Praktická ochrana PVC
Kombinácia PVC izolácie a PVC plášťa vytvára vrstvenú ochrannú štruktúru okolo hliníkového vodiča. V rámci svojich špecifikovaných prevádzkových podmienok táto štruktúra pomáha chrániť pred bežnou vlhkosťou, oderom a vystavením prostrediu.
4. Jednoduchšie smerovanie v obmedzených priestoroch
Plochá konštrukcia môže zjednodušiť umiestnenie kábla tam, kde je obmedzený priestor. Pre inštalatérov môže byť jednoduchšie organizovať rozvody cez stropné priestory, drážky v stene, medzery medzi zariadeniami a iné úzke oblasti.
5. Výber materiálu s ohľadom na náklady
Pre projekty, kde je dôležitá hmotnosť vodiča a materiálová ekonomika, môže hliník poskytnúť praktickú alternatívu k medi. Hliník má však nižšiu elektrickú vodivosť ako meď, preto treba prierez vodiča vhodne zvoliť pre požadované elektrické zaťaženie a podmienky inštalácie.
Kde je možné použiť hliníkový izolovaný plochý drôt z PVC?
Hliníkový plochý drôt s PVC izoláciou je určený predovšetkým pre ľahké nízkonapäťové rozvody energie. Jeho plochá konštrukcia a hliníkový vodič ho robia obzvlášť praktickým pre projekty, kde sú dôležitými faktormi inštalačný priestor a hmotnosť kábla.
- Bytové rozvody:Vhodné pre určité skryté aplikácie v stene a strope, keď elektrický dizajn umožňuje hliníkové vodiče.
- Renovácia domu:Jeho plochý profil môže zjednodušiť smerovanie pri projektoch výmeny a renovácie starého okruhu.
- Rozvod elektrickej energie v obchode:Možno použiť pre vhodné nízkonapäťové rozvody v obchodných priestoroch.
- Malé workshopy:Vhodné pre vybrané aplikácie s pevnou distribúciou energie.
- Mechanické vybavenie:Môže poskytnúť externé nízkonapäťové napájanie, ak špecifikácia kábla zodpovedá požiadavkám zariadenia.
- Dočasné dielenské zapojenie:Jeho ľahká konštrukcia môže byť vhodná pre vhodné dočasné nízkonapäťové inštalácie.
- Sklady:Môže podporovať vybrané požiadavky na osvetlenie a distribúciu energie.
- Poľnohospodárske zariadenia:Môže sa použiť v skleníkoch a iných poľnohospodárskych projektoch na zásobovanie energiou, keď sa riadne vyhodnotia podmienky prostredia.
- Podporné fotovoltaické zariadenia:Možno zvážiť pre vhodné nízkonapäťové aplikácie pomocného vedenia.
Pri vonkajších inštaláciách s dlhodobým vystavením slnečnému žiareniu a dažďu by sa mala zvážiť dodatočná ochrana alebo káblové riešenie odolné voči poveternostným vplyvom, než predpokladať, že štandardná konštrukcia z PVC je vhodná pre všetky vonkajšie podmienky.
Ako by ste si mali vybrať správny plochý drôt?
Výber kábla by mal začať skutočnými elektrickými a inštalačnými požiadavkami, a nie jednoducho výberom najlacnejšej možnosti. Kupujúci môžu posúdiť nasledujúce faktory:
- Určte požiadavku na napätie.Uistite sa, že menovité napätie kábla je vhodné pre zamýšľaný obvod.
- Vypočítajte očakávané elektrické zaťaženie.Prierez vodiča by sa mal zvoliť podľa súčasných požiadaviek a platných elektrických noriem.
- Vyhodnoťte podmienky inštalácie.Zvážte, či bude kábel skrytý, odkrytý, vedený cez úzku medzeru alebo inštalovaný v blízkosti zariadenia.
- Skontrolujte teplotný rozsah.Uistite sa, že očakávaná okolitá a prevádzková teplota zostáva v špecifikovanom rozsahu káblov.
- Zvážte expozíciu životného prostredia.Je potrebné vyhodnotiť vlhkosť, slnečné žiarenie, chemikálie, oter a mechanické namáhanie.
- Vyberte vhodnú konfiguráciu jadra.Počet jadier by mal zodpovedať konštrukcii obvodu.
- Potvrďte dĺžku kábla a požiadavky na balenie.Pri veľkých projektoch môžu vhodné dĺžky rolí a exportné balenie zlepšiť efektivitu manipulácie a prepravy.
Ak projekt zahŕňa špeciálne podmienky inštalácie, odporúča sa poskytnúť dodávateľovi pred zadaním objednávky informácie, ako je napätie, prierez vodiča, číslo žíl, použitie, požadovaná dĺžka a predpokladané množstvo.
Porovnanie špecifikácií hliníkových plochých drôtov z PVC
| Faktor výberu | Hliníkový PVC plochý drôt | Prečo na tom záleží |
|---|---|---|
| Dirigent | Vysoko čistý hliník | Znižuje hmotnosť vodiča a môže ponúknuť výhody v oblasti materiálových nákladov |
| Tvar kábla | Plochý | Pomáha zjednodušiť smerovanie v obmedzených inštalačných priestoroch |
| Izolácia | PVC | Poskytuje elektrickú izoláciu |
| Puzdro | PVC | Pridáva ochranu pred bežným environmentálnym vystavením |
| Základné možnosti | 2-3 jadrá | Podporuje rôzne konfigurácie nízkonapäťového vedenia |
| Prierez | 2,5 mm² – 10 mm² | Umožňuje výber na základe elektrických požiadaviek |
| Menovité napätie | 300/500V | Definuje zamýšľaný rozsah použitia nízkeho napätia |
| Teplota | -15 °C až 70 °C | Pomáha určiť vhodnosť pre rôzne prostredia |
Čo treba zvážiť pri inštalácii?
Dokonca aj správne vyrobený kábel môže fungovať zle, ak je nesprávne vybraný alebo nainštalovaný. V prípade plochého drôtu s izoláciou z hliníka a PVC by mali profesionálne inštalačné postupy zahŕňať:
- Použite prierez vodiča vhodný pre očakávaný prúd.
- Dodržiavajte platné národné a miestne normy pre elektrickú inštaláciu.
- Počas inštalácie sa vyhnite nadmernému ohýbaniu alebo mechanickému poškodeniu.
- Chráňte kábel pred ostrými hranami a silným odieraním.
- Používajte vhodné svorky a spôsoby pripojenia určené pre hliníkové vodiče.
- Dôkladne skontrolujte pripojenia, pretože hliník a meď majú odlišné elektrické a mechanické vlastnosti.
- Pri vonkajších aplikáciách zhodnoťte vystavenie UV žiareniu, dažďu, teplotným zmenám a mechanickej ochrane.
- Dodržiavajte podmienky inštalácie v prevádzkovom rozsahu špecifikovanom výrobcom.
Tieto postupy pomáhajú zachovať integritu izolácie a podporujú stabilný prenos energie počas zamýšľaných prevádzkových podmienok kábla.
Často kladené otázky
1. Na čo sa používa hlavne hliníkový PVC izolovaný plochý drôt?
Je určený hlavne pre vhodné aplikácie distribúcie energie nízkeho napätia v obytných, komerčných, poľnohospodárskych, dielňach a ľahkom priemysle. Jeho plochá štruktúra je užitočná najmä tam, kde je dôležité organizované vedenie a obmedzený priestor na inštaláciu.
2. Aké veľkosti vodičov sú k dispozícii?
Uvedená špecifikácia Qiancheng pokrýva prierezy vodičov od 2,5 mm² do 10 mm², pričom sú k dispozícii 2-žilové a 3-žilové ploché usporiadania pre rôzne požiadavky na zapojenie.
3. Je hliník lepší ako meď pre každú elektroinštaláciu?
Nie. Hliník a meď majú rozdielnu elektrickú vodivosť, hmotnosť, charakteristiky pripojenia a náklady na materiál. Hliník môže byť výhodný, ak je prioritou nižšia hmotnosť vodiča a materiálová hospodárnosť, zatiaľ čo meď môže byť preferovaná tam, kde sa vyžaduje vyššia vodivosť. Správna voľba závisí od elektrického dizajnu.
4. Dá sa kábel prispôsobiť?
Qiancheng podporuje získavanie zdrojov na základe špecifikácií a prispôsobené požiadavky. Kupujúci môžu s dodávateľom prediskutovať prierez vodiča, dĺžku kábla, konfiguráciu jadra, aplikačné požiadavky a množstvo objednávky.
5. Dá sa použiť vonku?
Môže sa zvážiť pre vhodné vonkajšie aplikácie, keď podmienky prostredia zostávajú v rámci možností produktu. Pri dlhodobom vystavení slnečnému žiareniu a dažďu môže byť potrebné ďalšie vedenie, ochrana alebo konštrukcia kábla odolná voči poveternostným vplyvom.
6. Ako je kábel zabalený na prepravu?
Drôt je navinutý na cievke a chránený plastovou fóliou pre exportné balenie. Tento spôsob balenia pomáha chrániť hotové káblové cievky počas manipulácie, nakladania a prepravy.
Prečo si vybrať Qiancheng hliníkový izolovaný plochý drôt z PVC?
Pre kupujúcich, ktorí hľadajú praktické riešenie pre nízkonapäťovú distribúciu energie, Qiancheng Aluminium PVC Insulated Flat Wire kombinuje vysoko čistý hliníkový vodič, PVC izoláciu, PVC plášť a priestorovo efektívnu plochú konštrukciu. Jeho špecifikácie pokrývajú bežné požiadavky na nízke napätie, zatiaľ čo jeho ľahká konštrukcia môže byť výhodná pre projekty zahŕňajúce rozsiahle vedenie káblov a prepravu.
Qiancheng podporuje zdroje založené na špecifikáciách, hromadné objednávky a prispôsobené požiadavky. Kupujúci môžu poskytnúť požadovaný materiál vodiča, prierez, číslo jadra, menovité napätie, aplikáciu, dĺžku kábla a množstvo, aby pomohli určiť vhodnú konfiguráciu.
Ak získavate hliníkový plochý drôt pre bytové rozvody, rozvody v dielni, poľnohospodárske zariadenia, napájanie zariadení alebo iné nízkonapäťové projekty, zistite viac o hliníkovom PVC izolovanom plochom drôte Qiancheng a prediskutujte svoje požiadavky na projekt s výrobcom. Pre špecifikácie, prispôsobenie, hromadný nákup a podporu cenovej ponuky,kontaktujte náss podrobnosťami o vašej aplikácii a požadovanými parametrami kábla.
