Nízkonapäťový napájací kábel Qiancheng Copper XLPE LSZH je navrhnutý pre nízkonapäťovú distribúciu energie v budovách a infraštruktúre, kde je špecifikovaná konštrukcia kábla so zníženým množstvom dymu a bezhalogénových káblov. Môže byť použitý v zariadeniach metra, nemocniciach, kancelárskych budovách, inžinierskych tuneloch a iných uzavretých priestoroch, s veľkosťou vodičov zvolenou podľa požadovaného zaťaženia, spôsobu inštalácie a projektových špecifikácií.
|
Menovitý prierez vodiča (mm²) |
Minimálny počet vodičov |
Vonkajší priemer vodiča (mm) |
Nominálna hrúbka izolácie XLPE (mm) |
Približný vonkajší priemer izolácie (mm) |
Max. Odpor vodiča pri 20 ℃ medi (Ω/km) |
|
1.5 |
1 |
1,36 ± 0,02 |
0.7 |
3.0 |
12.1 |
|
1,5 (B) |
7 |
1,56 ± 0,02 |
0.7 |
3.2 |
12.1 |
|
2.5 |
1 |
1,75 ± 0,02 |
0.7 |
3.4 |
7.41 |
|
2,5 (B) |
7 |
2,01 ± 0,02 |
0.7 |
3.6 |
7.41 |
|
4 |
1 |
2,22 ± 0,02 |
0.7 |
3.8 |
4.61 |
|
4 (B) |
7 |
2,52 ± 0,02 |
0.7 |
4.1 |
4.61 |
|
6 |
1 |
2,72 ± 0,03 |
0.7 |
4.3 |
3.08 |
|
6 (B) |
7 |
3,09 ± 0,03 |
0.7 |
4.7 |
3.08 |
|
10 |
6 |
3,9 ± 0,10 |
0.7 |
5.5 |
1.83 |
|
16 |
6 |
5,0 ± 0,10 |
0.7 |
6.6 |
1.15 |
|
25 |
6 |
6,1 ± 0,10 |
0.9 |
8.1 |
0.727 |
|
35 |
6 |
7,1 ± 0,10 |
0.9 |
9.0 |
0.524 |
|
50 |
6 |
8,2 ± 0,15 |
1.0 |
10.4 |
0.387 |
|
70 |
12 |
9,8 ± 0,15 |
1.1 |
12.2 |
0.268 |
|
95 |
15 |
11,6 ± 0,15 |
1.1 |
14.0 |
0.193 |
|
120 |
18 |
13,2 ± 0,15 |
1.2 |
15.8 |
0.153 |
|
150 |
18 |
14,6 ± 0,20 |
1.4 |
17.6 |
0.124 |
|
185 |
30 |
16,2 ± 0,20 |
1.6 |
19.6 |
0.0991 |
|
240 |
34 |
18,5 ± 0,20 |
1.7 |
22.1 |
0.0754 |
|
300 |
34 |
20,5 ± 0,20 |
1.8 |
24.3 |
0.0601 |
|
400 |
53 |
23,3 ± 0,20 |
2.0 |
27.5 |
0.0470 |
Medený XLPE LSZH nízkonapäťový napájací kábel využíva XLPE izoláciu na elektrické oddelenie medzi vodičom a okolitými káblovými komponentmi. XLPE poskytuje vyššiu normálnu prevádzkovú teplotu ako bežná PVC izolácia a bežne sa vyberá tam, kde sa vyžaduje tepelný výkon, stabilita izolácie a dlhodobá elektrická spoľahlivosť. Skutočné prevádzkové limity by sa mali riadiť príslušným štandardom káblov a špecifikáciou projektu.
Konštrukcia LSZH je určená pre inštalácie, kde je potrebné kontrolovať tvorbu dymu a produkty spaľovania obsahujúce halogén. Hustota dymu a plynná kyselina halogénová sú samostatné výkonnostné charakteristiky a mali by sa overiť podľa príslušných testovacích noriem a požiadaviek projektu. IEC 61034 pokrýva meranie emisií dymu, zatiaľ čo IEC 60754-1 špecifikuje metódu na stanovenie obsahu halogénových kyselín.
Kábel používa medené vodiče na nízkonapäťový prenos energie. Odpor vodiča je dôležitým parametrom pre posúdenie poklesu napätia a prevádzkových strát, pričom prierez vodiča by sa mal vyberať podľa prúdovej zaťažiteľnosti, podmienok inštalácie, okolitej teploty, zoskupenia a prípustného poklesu napätia.
Dostupné veľkosti vodičov v technickej tabuľke pokrývajú požiadavky na malé riadiace a odbočkové okruhy, ako aj na väčšie aplikácie distribúcie nízkeho napätia. Pri konečnom výbere by sa mala zvážiť pripojená záťaž, dĺžka okruhu, spôsob inštalácie, podmienky skratu a príslušné miestne elektrické požiadavky, a nie samotný prierez vodiča.

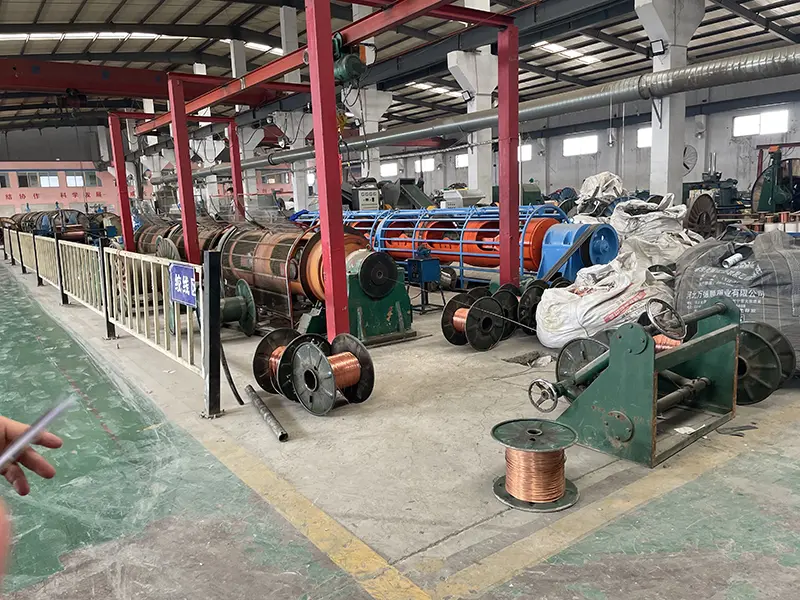

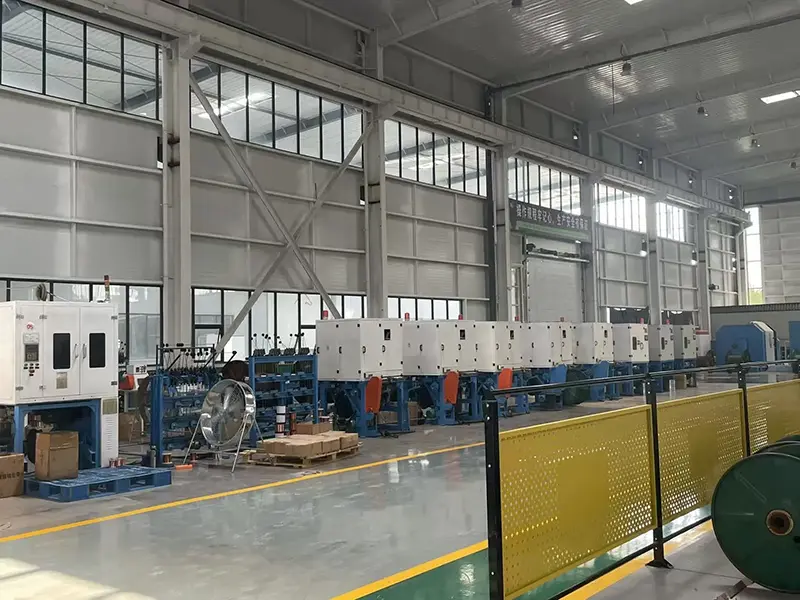

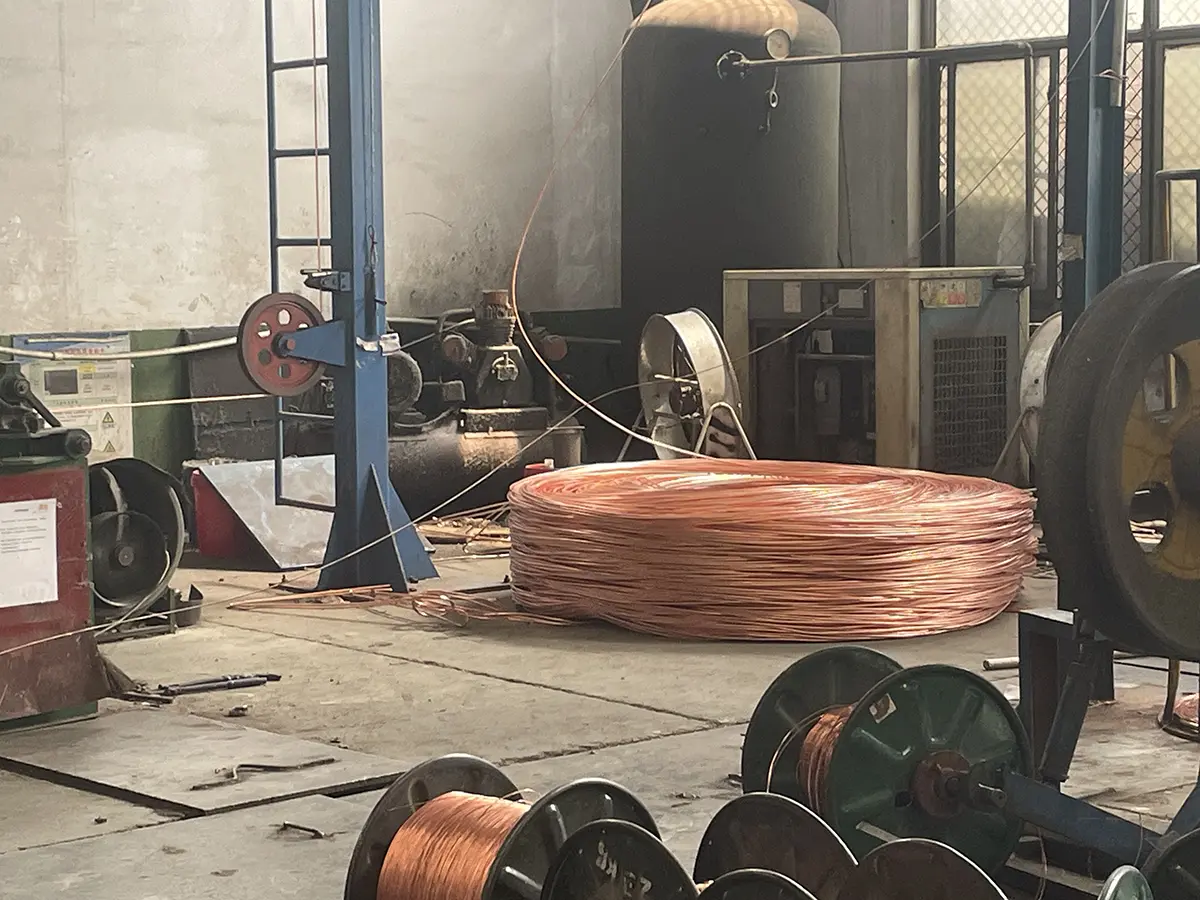

Qiancheng prevádzkuje svoje vlastné výrobné zariadenia s vytláčaním káblov a testovacím zariadením na výrobu a rutinnú kontrolu kvality. Výrobné záznamy, kontrola surovín a výsledky elektrických alebo spaľovacích skúšok možno viesť podľa požiadaviek projektovej dokumentácie. Pre projekty vyžadujúce dodatočné overenie je možné dohodnúť návštevy továrne a odber vzoriek treťou stranou podľa podmienok projektu.
Materiál vodiča, izolačná hmota, materiál plášťa, rozmery vodičov a hrúbka izolácie sú pri výrobe kontrolované podľa platnej špecifikácie. Kontroly rozmerov a elektrické testy poskytujú praktické kontrolné body pred uvoľnením hotového kábla na dodanie.
Na prepojenie hotového kábla s jeho výrobnými a kontrolnými záznamami možno použiť dokumentáciu na úrovni šarží. Ak projektová dokumentácia vyžaduje identifikáciu kotúča, protokoly o skúškach alebo záznamy o materiáli, požadované informácie je možné pripraviť spolu so zásielkou.
Pre exportné a infraštruktúrne projekty s nezávislými požiadavkami na kontrolu kvality je možné pred odoslaním koordinovať kontrolu alebo odber vzoriek treťou stranou. Rozsah kontroly je možné definovať podľa špecifikácie nákupu, príslušnej normy a požiadaviek na akceptáciu.
Tam, kde je špecifikované skúšanie IEC 60332, je možné príslušnú konštrukciu kábla posúdiť z hľadiska šírenia plameňa podľa príslušnej časti série IEC 60332. Presná úroveň testu by mala byť potvrdená podľa projektovej špecifikácie, pretože rôzne konštrukcie káblov a inštalačné usporiadania môžu vyžadovať rôzne skúšobné metódy.
Výkon s nízkou dymivosťou je obzvlášť dôležitý v uzavretých priestoroch, kde dym môže ovplyvniť viditeľnosť, evakuáciu a prístup hasičov. IEC 61034 poskytuje skúšobné metódy na meranie hustoty dymu za definovaných podmienok horenia, takže projektová dokumentácia by mala identifikovať požadovanú skúšobnú metódu a úroveň prijateľnosti, a nie spoliehať sa len na termín „nízka dymivosť“.
Pri projektoch špecifikujúcich bezhalogénové materiály by mali byť pred výrobou potvrdené príslušné požiadavky na konštrukciu káblov a materiálové skúšky. IEC 60754-1 sa zaoberá určovaním halogénových kyslých plynov vznikajúcich z káblových materiálov počas spaľovania, pričom poskytuje samostatný overovací bod od šírenia plameňa a testovania hustoty dymu.
Nízkonapäťový napájací kábel Copper XLPE LSZH je možné špecifikovať pre nízkonapäťové distribučné obvody v staniciach metra, budovách železničnej dopravy, nástupištiach, servisných oblastiach a inej uzavretej infraštruktúre, kde projektové dokumenty vyžadujú konštrukciu káblov s nízkym dymom a halogénmi.
Aplikácie môžu zahŕňať obvody distribúcie energie obsluhujúce oddelenia, operačné oblasti, pohotovostné oddelenia, verejné priestory a podporné zariadenia. Výber kábla by sa mal riadiť elektrickým projektom, požiarnou bezpečnosťou a požiadavkami na inštaláciu budovy.
Kábel je vhodný pre nízkonapäťové rozvody v kancelárskych budovách, obchodných centrách, školách, výstavných priestoroch a iných verejných budovách, kde sú požiadavky na dym a splodiny súčasťou elektrotechnickej špecifikácie.
Typické aplikácie zahŕňajú podzemné parkovacie plochy, technické tunely, miestnosti s vybavením a inú uzavretú servisnú infraštruktúru. Návrh inštalácie by mal zohľadňovať zoskupenie káblov, odvod tepla, mechanickú ochranu a prístup pre údržbu.
Letiská, železničné zariadenia, komunikačné miestnosti a iné technické budovy môžu špecifikovať káblové konštrukcie LSZH pre vybrané nízkonapäťové okruhy. Konečný typ kábla by mal zodpovedať funkcii obvodu a požiadavkám na požiarnu účinnosť projektu.
Dimenzovanie kábla by malo začať s návrhovým prúdom a potom by sa malo skontrolovať podľa spôsobu inštalácie, okolitých podmienok, zoskupenia vodičov a prípustnej teploty. Tabuľkový odpor vodiča možno použiť aj ako súčasť výpočtov poklesu napätia a strát.
Pre vedenie, podnos alebo inú uzavretú inštaláciu je potrebné pred objednaním zvážiť dostupný priestor, polomer ohybu, odvod tepla a podmienky ťahu. Dlhé káble môžu vyžadovať dodatočnú kontrolu poklesu napätia a inštalačného napätia.
Vnútorné, podzemné a čiastočne exponované inštalácie môžu mať rôzne požiadavky na vlhkosť, mechanickú ochranu, teplotu a chemické vystavenie. Konštrukcia kábla by preto mala byť potvrdená podľa skutočného prostredia inštalácie a nie vyberaná iba podľa napätia a veľkosti vodiča.
V prípade objednávok na infraštruktúru a vývoz môžu dokumenty o obstarávaní zahŕňať listy s technickými údajmi, záznamy o rutinných testoch, kontrolné správy, informácie o balení a identifikáciu kotúča. Poskytnutie týchto požiadaviek pred výrobou pomáha zosúladiť výrobu a kontrolu s procesom akceptácie projektu.
Na posúdenie špecifikácie môžu zákazníci poskytnúť menovité napätie, veľkosť vodiča, požadovanú dĺžku kábla, spôsob inštalácie, očakávané zaťaženie a projektový štandard. Qiancheng môže tieto podrobnosti použiť na potvrdenie vhodnej konštrukcie nízkonapäťového napájacieho kábla Copper XLPE LSZH a na prípravu príslušnej technickej dokumentácie.
V prípade projektových zákaziek je tiež užitočné pred výrobou potvrdiť požadované úrovne testov spomaľovača horenia, emisií dymu a bezhalogénov. Ak sa uplatňujú požiadavky na kontrolu treťou stranou alebo špecifické požiadavky na označovanie kotúča a dokumentáciu, môžu byť zahrnuté v technickej zmluve a špecifikácii nákupu.
Odpoveď: Konštrukcia kábla LSZH je navrhnutá tak, aby obmedzovala tvorbu dymu a produkty spaľovania obsahujúce halogény, keď sú splnené špecifikované materiály a požiadavky na skúšky. Bežný PVC kábel používa polymérny systém obsahujúci halogén. Správna voľba závisí od protipožiarnej špecifikácie a platných noriem pre inštaláciu.
Odpoveď: XLPE poskytuje elektrickú izoláciu s vyššou schopnosťou normálnej prevádzkovej teploty ako bežná PVC izolácia. Bežne sa používa tam, kde sa vyžaduje stabilný izolačný výkon a tepelný odpor. Povolená prevádzková teplota by mala byť potvrdená z príslušnej špecifikácie kábla.
Odpoveď: Medzi hlavné faktory patrí konštrukčný prúd, spôsob inštalácie, teplota okolia, zoskupenie káblov, dĺžka obvodu, pokles napätia a podmienky skratu. Veľkosť vodiča by sa mala určiť skôr z celkového elektrického návrhu ako zo samotného menovitého prúdu.
Odpoveď: Môže sa zvážiť pre tieto aplikácie, kde špecifikácia projektu vyžaduje nízkonapäťový medený kábel s izoláciou XLPE a konštrukciou LSZH. Požadované úrovne plameňa, dymu a bezhalogénových testov by mali byť pred objednávkou potvrdené podľa príslušnej projektovej normy.
Odpoveď: V závislosti od požiadaviek objednávky môže dokumentácia obsahovať technické špecifikácie, záznamy o kontrole alebo skúškach, identifikáciu kotúča, informácie o balení a iné dohodnuté dokumenty o kvalite. Ak si to projekt vyžaduje, je možné koordinovať aj kontrolu treťou stranou.
A: Áno. Návštevy továrne a odber vzoriek alebo inšpekcia tretích strán môžu byť koordinované podľa objednávky a plánu inšpekcií. Rozsah kontroly by mal byť dohodnutý vopred, aby boli k dispozícii požadované výrobné záznamy, vzorky a testované položky.
Odpoveď: Užitočné informácie zahŕňajú veľkosť vodiča, počet žíl, požadovanú dĺžku kábla, úroveň napätia, spôsob inštalácie, miesto určenia, príslušnú normu a akékoľvek špecifické požiadavky na neprítomnosť plameňa, dymu alebo halogénov. Ak konečná špecifikácia ešte nie je stanovená, projektová žiadosť a elektrická záťaž môžu byť poskytnuté na počiatočné technické preskúmanie.
