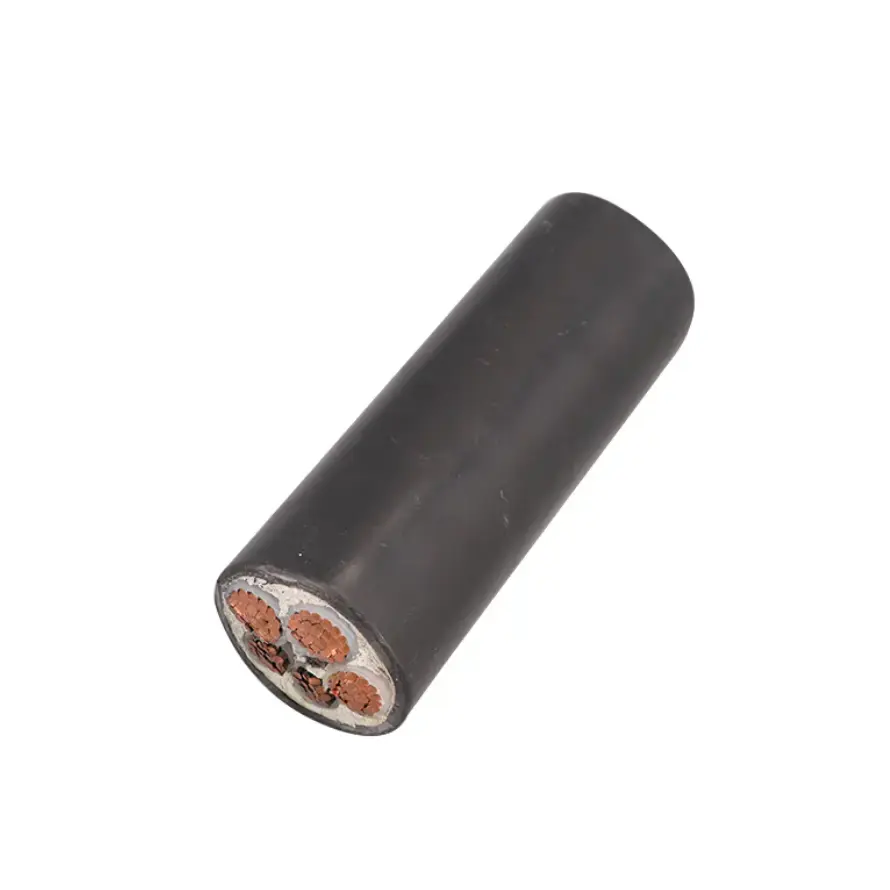

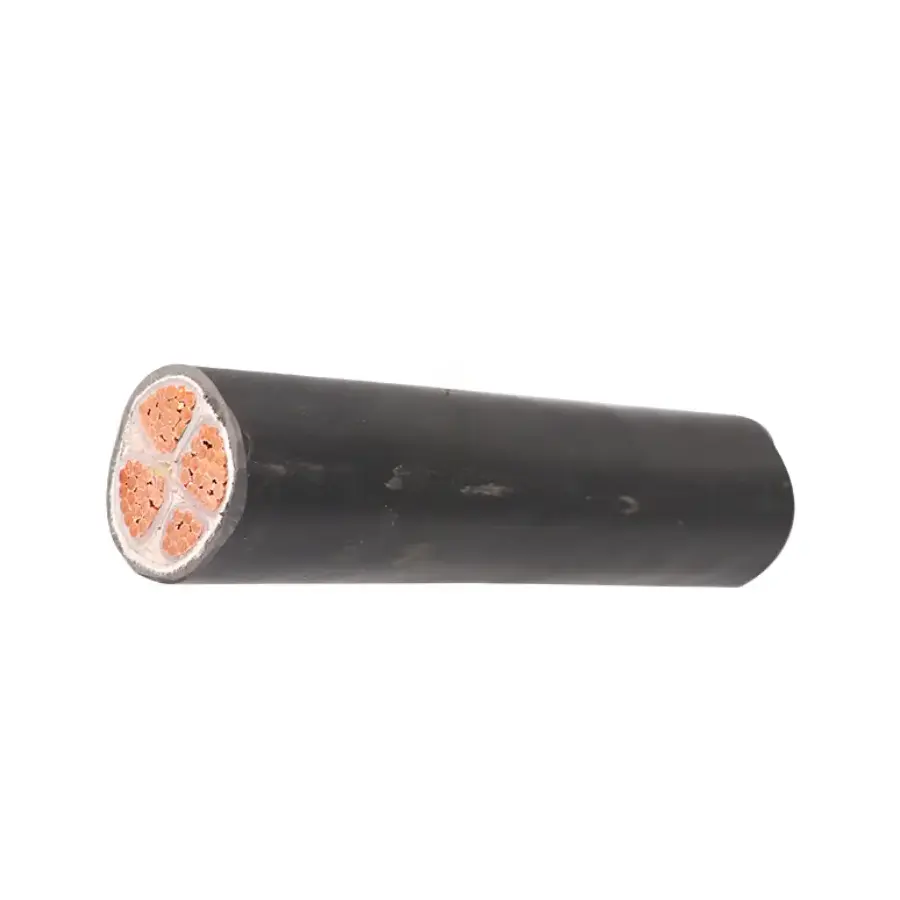

XLPE izolovaný banský napájací kábel

Model: MYJV, MYJV22.

XLPE izolovaný banský napájací kábel je v súlade s MT/T 818.13-2009, s vysoko čistými bezkyslíkatými medenými vodičmi, XLPE zosieťovanou izoláciou a PVC plášťom spomaľujúcim horenie. Menovité napätie sa pohybuje od 0,6/1kV do 8,7/10kV, s dlhodobou prevádzkovou teplotou 90℃. Kábel je určený pre pevné rozvody energie v podzemných a povrchových uhoľných baniach. Je určený na statickú inštaláciu a nemal by sa používať na mobilných zariadeniach, ktoré vyžadujú nepretržité ťahanie alebo opakované ohýbanie.

Tabuľka špecifikácií produktu a technických parametrov

Kľúčové konštrukčné vlastnosti

1. XLPE izolácia pre vyššie prevádzkové teploty

Izolácia XLPE má špecifikovanú dlhodobú prevádzkovú teplotu 90 ℃ s krátkodobou teplotou pri skrate až 250 ℃. V porovnaní s izoláciou z PVC poskytuje XLPE vyššiu teplotnú hodnotu pre pevné napájacie obvody, kde je potrebné brať do úvahy zaťaženie vodiča a podmienky okolia.

2. Medený vodič a elektrický výkon

Vodič je vyrobený z vysoko čistej bezkyslíkatej medi a je dostupný v pevnej alebo lankovej konštrukcii podľa špecifikácie kábla. Prierez vodiča, usporiadanie jadra a menovité napätie by mali zodpovedať pripojenej záťaži, prenosovej vzdialenosti a podmienkam inštalácie. Odpor vodiča jednosmerného prúdu sa kontroluje podľa platných požiadaviek MT 818 alebo GB/T 3956.

3. PVC plášť spomaľujúci horenie

Vonkajší plášť poskytuje vonkajšiu ochranu kábla a obsahuje vlastnosti spomaľujúce horenie pre banské aplikácie. Dodávaná špecifikácia tiež identifikuje odolnosť voči expozícii olejom a kyselinám a zásadám. Pri potvrdení vhodnej konštrukcie plášťa by sa mala zvážiť skutočná chemická expozícia, vodné podmienky, teplota a mechanické namáhanie.

4. Voliteľné brnenie s oceľovou páskou

Pre inštalácie, kde je potrebná dodatočná mechanická ochrana, je k dispozícii pancierová konštrukcia z oceľovej pásky. MYJV22 sa teda od nepancierovej konštrukcie MYJV odlišuje vrstvou panciera. Konečná konštrukcia by mala byť vybraná podľa spôsobu kladenia, mechanického rizika a príslušnej projektovej špecifikácie.

Podmienky inštalácie a aplikácie

Tento rad káblov je určený skôr na pevnú distribúciu energie než na nepretržité mobilné služby. Typické aplikácie zahŕňajú podzemné hlavné cesty, elektromechanické komory, pevné čerpacie systémy, ventilačné zariadenia, energetické okruhy dopravníkov a iné stacionárne banské rozvody energie.

1. Podzemná pevná distribúcia energie

Pri podzemných inštaláciách by mala byť špecifikácia kábla porovnaná s menovitým napätím, zaťažovacím prúdom, trasou inštalácie, okolitou teplotou, vlhkosťou a dostupnou mechanickou ochranou. Tam, kde je kábel vedený cez oblasti s vyšším rizikom nárazu alebo stlačenia, možno zvážiť pancierovú konštrukciu.

2. Open-Pit Mine Power Systems

Pevné okruhy v povrchových baniach môžu zahŕňať vonkajšiu expozíciu, prach, dážď a zmeny teploty. Výber kábla by mal zohľadňovať tieto podmienky prostredia spolu s požadovanou úrovňou napätia, veľkosťou vodiča a usporiadaním uloženia.

3. Zariadenia na umývanie a podporu uhlia

Pevné silové okruhy pre uhoľné čistiarne, čerpacie stanice, ventilačné systémy a iné podporné zariadenia môžu byť špecifikované podľa zaťaženia zariadenia a distribučnej vzdialenosti. Konštrukcia kábla by sa mala kontrolovať z hľadiska skutočného prostredia a nie aplikovať jednu špecifikáciu na všetky banské zariadenia.

Technický výber a kontrola

Pred objednaním je potrebné potvrdiť požadované menovité napätie, prierez vodiča, počet žíl, konštrukciu panciera, dĺžku kábla a spôsob inštalácie. Pri dlhších napájacích trasách treba spolu s očakávaným zaťažením zvážiť aj pokles napätia a odpor vodiča.

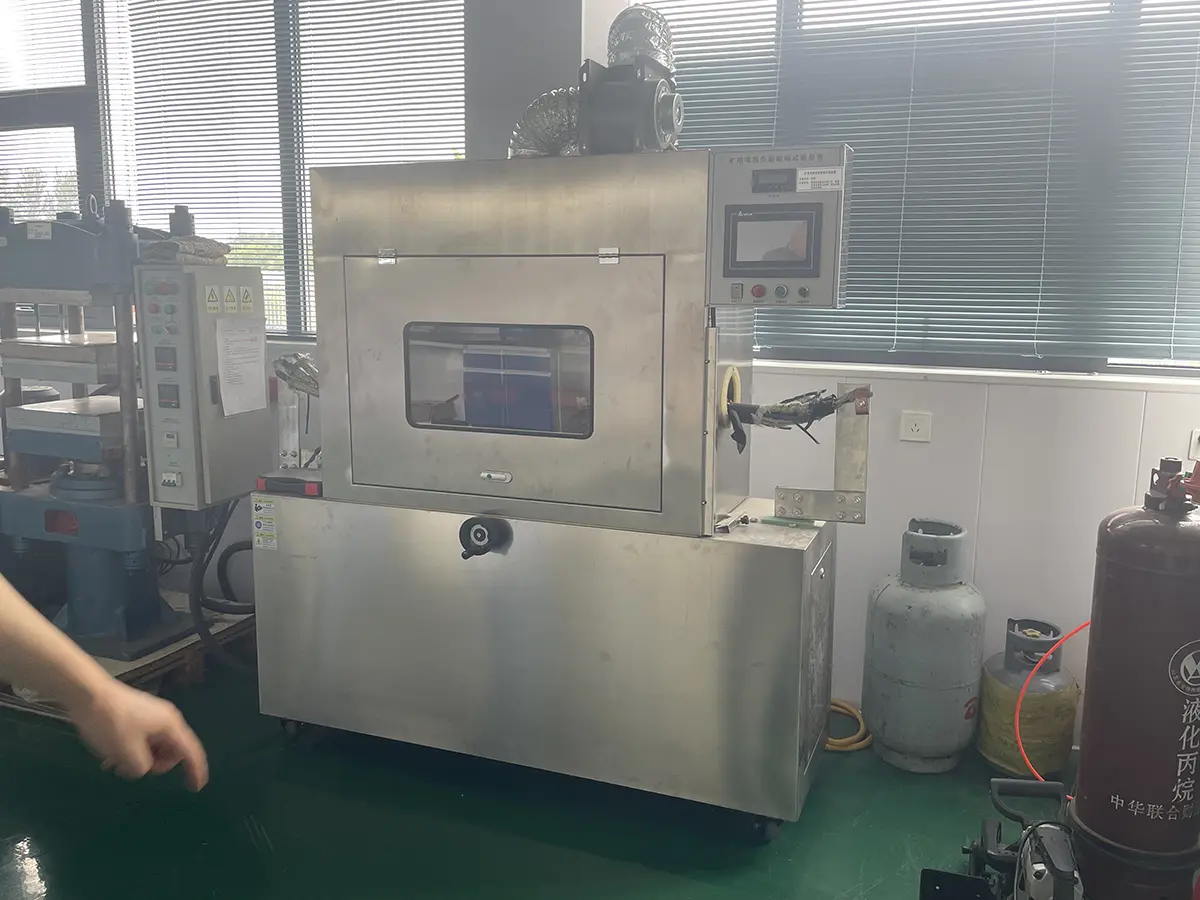

Pri vstupnej kontrole je možné skontrolovať model produktu a konštrukciu kábla podľa nákupnej špecifikácie. V závislosti od požiadaviek projektu môže dokumentácia a záznamy o skúškach zahŕňať odpor vodičov, skúšky súvisiace s izoláciou, výsledky odolnosti voči napätiu a záznamy o skúškach spomaľujúcich horenie. Ak sa vyžaduje certifikácia špecifická pre baňu alebo dodatočné inšpekčné dokumenty, mali by byť potvrdené pred výrobou a odoslaním.

FAQ

Q1: Aký štandard sa vzťahuje na tento banský napájací kábel?

Odpoveď: Produkt je špecifikovaný v súlade s MT/T 818.13-2009, s požiadavkami na vodiče odkazovanými na GB/T 3956, kde je to vhodné. Presná norma a dokumentácia požadovaná pre projekt by mala byť potvrdená vzhľadom na vybraný model a menovité napätie.

Q2: Aké napätie a veľkosti vodičov sú k dispozícii?

Odpoveď: Uvedený rozsah menovitého napätia je 0,6/1 kV až 8,7/10 kV, zatiaľ čo v technickej tabuľke sú uvedené prierezy vodičov od 2,5 mm² do 300 mm². Konfigurácia jadra môže byť 3-žilová alebo 3+1-žilová, pričom presná kombinácia závisí od zvolenej špecifikácie kábla.

Q3: Aký je rozdiel medzi MYJV a MYJV22?

Odpoveď: MYJV sa vzťahuje na konštrukciu izolovanú z XLPE, opláštenú PVC, zatiaľ čo MYJV22 pridáva pancierovanie oceľovou páskou. Pancierová verzia sa uvažuje tam, kde si inštalácia vyžaduje dodatočnú mechanickú ochranu. Vhodná konštrukcia závisí od trasy kábla a podmienok kladenia.

Q4: Môže sa tento kábel použiť na nožnice na uhlie alebo iné mobilné ťažobné zariadenia?

Odpoveď: Nie. Tento kábel je určený na statickú inštaláciu a pevnú distribúciu energie. Zariadenia zahŕňajúce nepretržité ťahanie, opakované ohýbanie alebo inú mobilnú službu si bežne vyžadujú flexibilný banský kábel špecificky špecifikovaný pre dané prevádzkové podmienky.

Q5: Aké informácie by ste mali poskytnúť pri žiadosti o cenovú ponuku?

Odpoveď: Požadované informácie zvyčajne zahŕňajú menovité napätie, prierez vodiča, konfiguráciu jadra, dĺžku kábla, množstvo, spôsob inštalácie a aplikačné vybavenie. Ak si projekt vyžaduje špecifickú certifikáciu, záznamy o kontrole, požiadavky na balenie alebo technické dokumenty, tieto by mali byť tiež uvedené v dopyte.

Q6: Čo by sa malo skontrolovať pred odoslaním alebo prijatím miesta?

Odpoveď: Skontrolujte model kábla, menovité napätie, veľkosť vodiča, konfiguráciu jadra, typ panciera a dĺžku kábla podľa nákupnej špecifikácie. V závislosti od projektu si pred prevzatím preštudujte príslušné výsledky elektrických skúšok, údaje o odpore vodičov, záznamy o odolnosti voči napätiu, dokumentáciu o nehorľavých vlastnostiach a požadované certifikáty.

Pre pevné banské rozvodné systémy by mal byť XLPE izolovaný banský napájací kábel vybraný podľa elektrického zaťaženia, menovitého napätia, spôsobu inštalácie a podmienok prostredia. Pre aplikácie zahŕňajúce nepretržitý pohyb by sa mala konštrukcia kábla posudzovať samostatne, aby zodpovedala mechanickým požiadavkám zariadenia.
