Pre nízkonapäťové obvody, ktoré musia zostať pod napätím počas určeného požiaru, hliníkový PVC ohňovzdorný napájací kábel kombinuje hliníkový vodič s elektrickou izoláciou, vyhradenú ohňovzdornú vrstvu a ochranný plášť z PVC. Je určený pre núdzové rozvody elektrickej energie a iné obvody s definovanými požiadavkami na požiarnu priechodnosť.
Sortiment pokrýva veľkosti vodičov od 1,5 mm² do 1000 mm², s elektrickými údajmi o odpore vodičov, výdržnom napätí a kapacite pri rôznych podmienkach inštalácie. Konečný výber kábla závisí od zaťaženia okruhu, dĺžky trasy, spôsobu inštalácie, prípustného poklesu napätia a príslušných požiadaviek na požiarnu bezpečnosť.
|
Nominálny prierez (mm²) |
Hrúbka izolácie (mm) |
Hrúbka plášťa (mm) |
Približný vonkajší priemer kábla (mm) |
Jednosmerný odpor vodiča (Ω/km) Al |
Testovacie napätie (kV/5 min) |
Intenzita vzduchu (A) (A)-Al |
Ampacita v priamo zasypanej pôde (A)-Al |
|
1 × 1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1 × 2,5 |
0.7 |
1.5 |
6 |
≤12,1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3,08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1 × 800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |

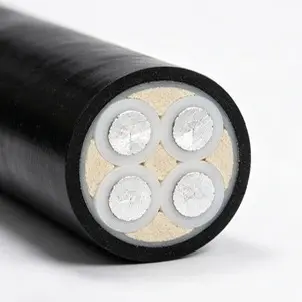

Kábel sa skladá zo štyroch funkčných vrstiev, ktoré spolupracujú počas normálnej prevádzky a za špecifikovaných podmienok požiarnej skúšky. Hliníkový vodič nesie elektrické zaťaženie, zatiaľ čo izolácia zabezpečuje elektrické oddelenie. Špeciálna ohňovzdorná vrstva pomáha chrániť obvod pri vystavení vysokej teplote a plášť z PVC tvorí vonkajší ochranný povrch.
Ako prúdový vodič sa používa hliník. Jeho nižšia hustota v porovnaní s meďou môže byť dôležitá pre hmotnosť kábla a manipuláciu, najmä na dlhých káblových trasách. Hliníkové vodiče však vyžadujú vhodné dimenzovanie a kompatibilné ukončovacie komponenty. Pred výberom prierezu vodiča je potrebné zvážiť prúdovú kapacitu, pokles napätia a podmienky inštalácie.
Ohňovzdorná vrstva je určená na zabezpečenie tepelnej ochrany elektrického jadra počas stanoveného požiarneho vystavenia. Jeho funkcia by sa mala odlíšiť od retardácie horenia: materiály spomaľujúce horenie sú primárne určené na obmedzenie šírenia plameňa, zatiaľ čo konštrukcie ohňovzdorných káblov sa hodnotia na udržanie prevádzky obvodu za definovaných podmienok požiarnej skúšky.
Izolácia poskytuje požadované elektrické oddelenie okolo vodiča, zatiaľ čo PVC plášť chráni hotový kábel pred bežným vonkajším kontaktom počas manipulácie a inštalácie. Hrúbka izolácie a plášťa uvedená v tabuľke sa líši v závislosti od veľkosti vodiča a tvorí súčasť rozmerovej špecifikácie kábla.
Pre výkonové obvody súvisiace s požiarom nemožno výkon kábla hodnotiť len podľa odolnosti voči plameňu. Elektrickú kontinuitu, stav izolácie, odpor vodiča a príslušné podmienky požiarnej skúšky je potrebné posudzovať spoločne. Dodávané údaje o produkte špecifikujú testovacie napätie 3,5 kV/5 min a poskytujú samostatné hodnoty prúdového prenosu pre inštaláciu do vzduchu a priamo zasypanej pôdy.
Dodané informácie o produkte špecifikujú 90-minútovú odolnosť voči ohňu pri skúšobných podmienkach 750 °C. Táto hodnota by sa mala chápať ako výsledok testu spojený so špecifikovanou konštrukciou kábla a skúšobnou metódou, a nie ako univerzálne vyhlásenie, že kábel si udrží energiu po rovnakú dobu pri každom skutočnom požiari. Schválenie projektu by malo vychádzať z príslušnej skúšobnej správy a miestnych požiadaviek na požiarnu bezpečnosť.
Jednosmerný odpor vodiča je uvedený v technickej tabuľke pre použiteľné veľkosti hliníkových vodičov. Údaje o objeme sú uvedené samostatne pre inštaláciu vo vzduchu a priamo zasypanej pôde, pretože rozptyl tepla sa mení s podmienkami inštalácie. Skutočné dimenzovanie káblov môže tiež vyžadovať zváženie okolitej teploty, zoskupenia káblov, podmienok uloženia, dĺžky trasy a prípustného poklesu napätia.
Uvedená hodnota 3,5 kV/5 min predstavuje špecifikované skúšobné napätie a trvanie v dodaných produktových údajoch. Skúška odolnosti proti napätiu sa používa na kontrolu izolačného systému za definovaných skúšobných podmienok. Produktová dokumentácia a príslušná výrobná norma by sa mali skontrolovať, keď sa kábel predkladá na schválenie projektu.
Výber kábla by sa mal začať elektrickým zaťažením a potom by sa mal skontrolovať v porovnaní so skutočným prostredím inštalácie. Pre núdzové obvody a obvody súvisiace s požiarom by sa pred objednaním kábla mala určiť aj požadovaná doba požiarnej odolnosti a príslušné konštrukčné požiadavky.
Menovitý prierez by sa mal zvoliť podľa prevádzkového prúdu, poklesu napätia a podmienok inštalácie. Pre obvody na veľké vzdialenosti sa môže stať úbytok napätia dôležitým dimenzovacím faktorom aj vtedy, keď je prúdová zaťažiteľnosť vodiča dostatočná. Konečný výber by preto mal byť založený skôr na kompletnom návrhu obvodu než na samotnej kapacite.
Pri inštalácii do káblových žľabov alebo iných otvorených trás môže prípustný prúd ovplyvniť odvod tepla, rozstup káblov, okolitá teplota a počet zaťažených káblov. Hodnoty prúdenia vzduchu v tabuľke poskytujú referenčné údaje o produkte a mali by sa použiť spolu s príslušnou inštalačnou normou.
Pri priamom zakopaní alebo inštalácii káblových výkopov do zeme by sa mali brať do úvahy teplotné podmienky pôdy, hĺbka zakopania, vzdialenosť káblov, drenáž a mechanická ochrana. Priamo uložené hodnoty ampacity v tabuľke sú referenčné hodnoty špecifické pre inštaláciu a nemali by sa považovať za náhradu za výpočty káblov špecifické pre daný projekt.
Hliníkové vodiče by mali byť pripojené pomocou svoriek, očiek alebo konektorov vhodných pre hliníkové vodiče a špecifikované elektrické zaťaženie. Správna príprava vodiča a jeho stlačenie sú dôležité v spoji, pretože nesprávne pripravené ukončenie môže spôsobiť dodatočný prechodový odpor a lokálne zahrievanie.
Hliníkový PVC ohňovzdorný napájací kábel môže byť špecifikovaný pre nízkonapäťové distribučné obvody, kde je nepretržitá elektrická prevádzka počas definovaných požiarnych podmienok súčasťou projektových požiadaviek. Typické aplikácie zahŕňajú vybrané obvody núdzového napájania, elektrické záťaže súvisiace s požiarom, verejné budovy, priemyselné zariadenia a podzemné rozvody.
Kábel je možné použiť pre určené núdzové napájacie obvody, kde sa vyžaduje, aby káblový systém udržal prevádzku obvodu počas stanoveného obdobia počas vystavenia požiaru. Požadovaná úroveň požiarnej odolnosti by mala byť potvrdená z návrhu projektu a platných miestnych predpisov.
Aplikácie môžu zahŕňať vybrané elektrické obvody v nemocniciach, školách, komerčných budovách a iných zariadeniach, kde sú inštalované núdzové elektrické systémy. To, či je potrebná konkrétna káblová konštrukcia, závisí od konštrukcie budovy, požiarnej stratégie a platných elektrických a požiarnych predpisov.
V továrňach a priemyselných zariadeniach je možné uvažovať o kábli pre núdzové rozvody, požiarne zariadenia a iné nízkonapäťové obvody, kde je špecifikovaný hliníkový vodič a definovaná požiadavka na požiarnu odolnosť. Veľkosť kábla by mala zodpovedať elektrickej záťaži a trase inštalácie.
Dostupné väčšie veľkosti vodičov je možné zvážiť pre podzemné rozvody a káblové žľaby, kde návrh inštalácie umožňuje túto káblovú konštrukciu. Pred inštaláciou by sa mali skontrolovať podmienky zasypania, mechanická ochrana a odvod tepla.

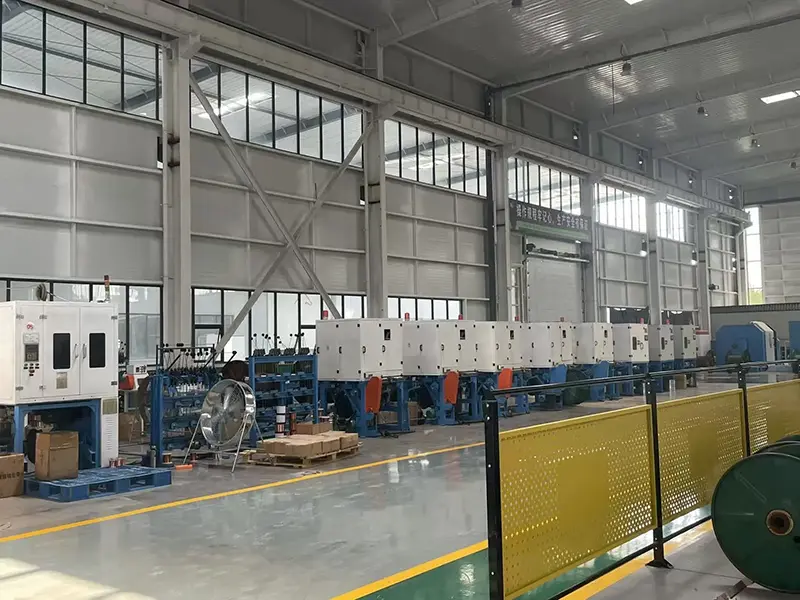

Qiancheng Cable prevádzkuje vlastné dielne na výrobu káblov a testovacie zariadenia. Výrobný proces zahŕňa spracovanie vodičov, extrúziu izolácie, aplikáciu ohňovzdornej vrstvy a extrúziu vonkajšieho plášťa. Príslušné záznamy o výrobe a kontrole poskytujú základ pre kontrolu hotových rozmerov káblov a elektrických charakteristík.

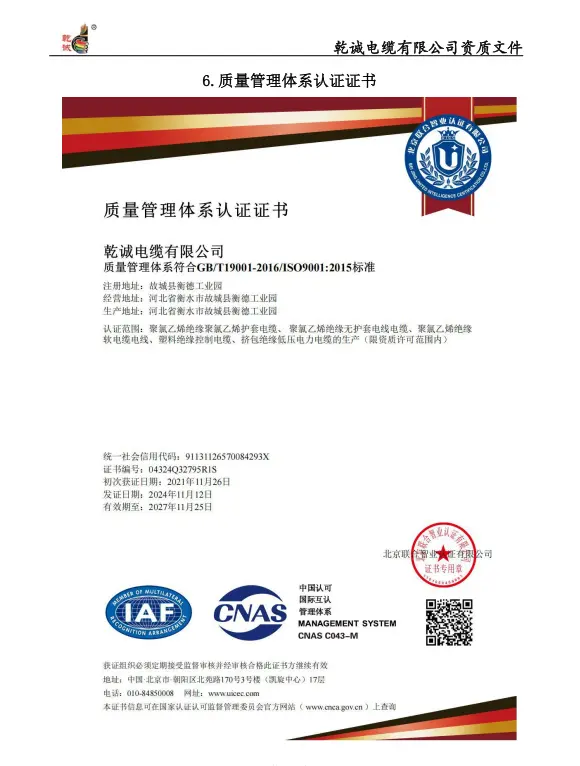

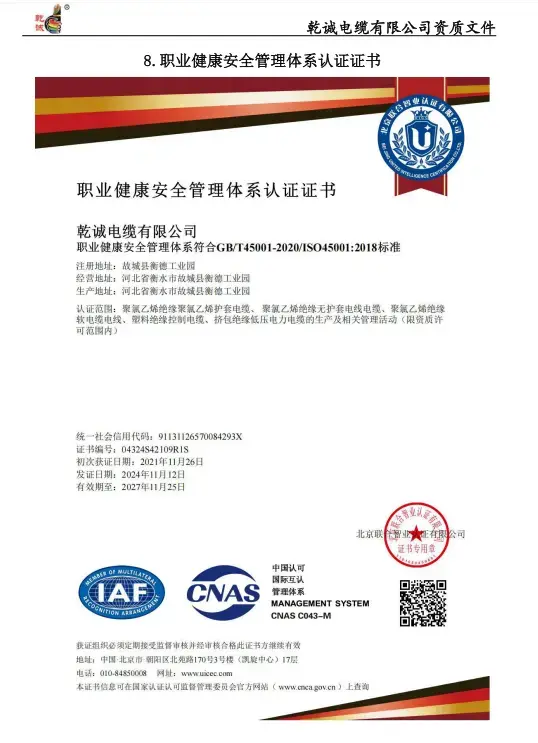

Qiancheng Cable je držiteľom národnej licencie na výrobu priemyselných káblov spolu s certifikátmi ISO9001 Quality Management, ISO14001 Environmental Management a ISO45001 Zdravie a bezpečnosť pri práci. Tieto dokumenty poskytujú informácie o výrobnom a riadiacom systéme spoločnosti a môžu byť preskúmané pri kvalifikácii dodávateľa.
Pri obstarávaní projektu by mal byť kábel skontrolovaný podľa skutočných elektrických a požiarnych špecifikácií, a nie výber iba podľa názvu produktu. Nasledujúce informácie sú užitočné pri vyžiadaní cenovej ponuky alebo technickej podania: požadovaný prierez vodiča, prevádzkové napätie, zaťažovací prúd, dĺžka kábla, spôsob inštalácie, podmienky prostredia alebo pôdy, zoskupenie káblov, prípustný pokles napätia a požadované podmienky požiarnej skúšky.
V prípade, že sa kábel predkladá na stavebný projekt, môže si kupujúci vyžiadať na posúdenie aj príslušné technické údaje, skúšobnú dokumentáciu a osvedčenia o kvalifikácii. To umožňuje skontrolovať vybrané konštrukčné a skúšobné požiadavky pred výrobou a inštaláciou.
Požiarna odolnosť sa týka schopnosti káblového obvodu pokračovať v prevádzke počas stanoveného obdobia za definovaných podmienok požiarnej skúšky. Spomaľovač horenia sa týka hlavne obmedzenia šírenia plameňa pozdĺž kábla. Kábel môže mať vlastnosti spomaľujúce horenie bez toho, aby bol klasifikovaný pre rovnakú požiarnu odolnosť.
Hliník poskytuje možnosť vodiča s nižšou hustotou pre nízkonapäťovú distribúciu energie. Môže to byť dôležité tam, kde sa berie do úvahy hmotnosť kábla a manipulácia. Pretože hliník má iné elektrické a spojovacie charakteristiky ako meď, dimenzovanie vodičov a koncové komponenty by sa mali zvoliť podľa toho.
Dodávané informácie o produkte špecifikujú 90 minút pri 750 °C testovacích podmienkach. To sa týka definovaných skúšobných podmienok pre špecifikovanú konštrukciu kábla. Nemalo by sa to interpretovať ako záruka rovnakého výkonu obvodu pri každom skutočnom požiari, pretože skutočné výsledky závisia od inštalácie, vystavenia požiaru a použitej skúšobnej metódy.
Výber by mal brať do úvahy prúd záťaže, pokles napätia, dĺžku kábla, spôsob inštalácie, okolité podmienky, zoskupenie káblov a požadovanú úroveň požiarnej odolnosti. Hodnoty ampacity uvedené v tabuľke poskytujú referenčné údaje pre inštaláciu do vzduchu a priamo zasypanej pôdy.
Údaje o produkte zahŕňajú hodnoty ampacity pre priamo zasypanú pôdu. Skutočná vhodnosť by sa mala ešte potvrdiť podľa konštrukcie kábla, podmienok uloženia, mechanickej ochrany, tepelných charakteristík pôdy a príslušných požiadaviek na inštaláciu.
Svorka alebo konektor by mal byť vhodný pre hliníkové vodiče a špecifikované zaťaženie. Správna príprava a kompresia vodiča sú dôležité na udržanie spoľahlivého elektrického spojenia a zabránenie nadmernému prechodovému odporu alebo lokálnemu zahrievaniu.
V závislosti od požiadaviek projektu môžu byť poskytnuté technické údaje, dokumentácia o skúške výrobku a osvedčenia o kvalifikácii spoločnosti pre hodnotenie dodávateľov a výrobkov. V prípade požiarnych aplikácií by sa pred schválením mala preskúmať príslušná dokumentácia požiarneho testu spolu so špecifikáciou projektu.
