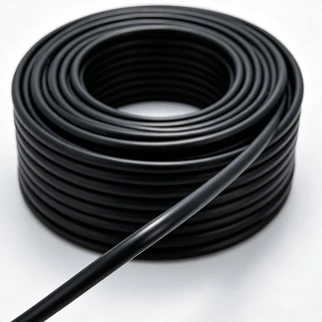

Hliníkový XLPE ohňovzdorný napájací kábel používa hliníkový vodič, XLPE izoláciu, ohňovzdornú sľudovú vrstvu a ochranný PVC plášť pre nízkonapäťové silové obvody s definovanými požiadavkami na požiarnu kontinuitu. Konštrukciu je možné špecifikovať pre stavebné rozvody, vonkajšie trasy, káblové žľaby a iné inštalácie, kde je potrebné brať do úvahy elektrickú aj požiarnu odolnosť.
Sortiment zahŕňa menovité prierezy vodičov od 1,5 mm² do 1000 mm². Nižšie uvedená technická tabuľka poskytuje zodpovedajúcu hrúbku izolácie a plášťa, približný vonkajší priemer, jednosmerný odpor vodiča, skúšobné napätie a referenčné hodnoty ampacity pre inštaláciu vo vzduchu a priamo zasypanej pôde.
|
Nominálny prierez (mm²) |
Hrúbka izolácie (mm) |
Hrúbka plášťa (mm) |
Približný vonkajší priemer kábla (mm) |
Jednosmerný odpor vodiča (Ω/km) Al |
Testovacie napätie (kV/5 min) |
Intenzita vzduchu (A) (A)-Al |
Ampacita v priamo zasypanej pôde (A)-Al |
|
1 × 1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1 × 2,5 |
0.7 |
1.5 |
6 |
≤12,1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3,08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1 × 800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |

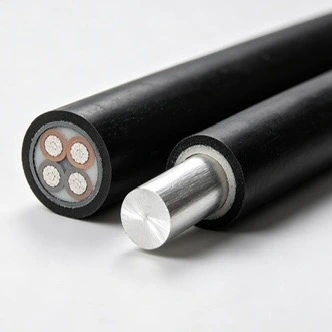

Kábel využíva niekoľko funkčných vrstiev, pričom každá vrstva slúži na iný elektrický alebo ekologický účel. Vodič vedie prúd počas normálnej prevádzky, XLPE poskytuje elektrickú izoláciu, vrstva sľudy sa používa na požiarnu odolnosť a PVC plášť poskytuje vonkajšiu mechanickú ochranu a ochranu životného prostredia. Pri výbere kábla pre konkrétnu inštaláciu by sa tieto funkcie mali posudzovať spoločne.
Vodič je vyrobený z hliníka a je dostupný v širokej škále menovitých prierezov. V porovnaní s meďou má hliník nižšiu hustotu, čo môže znížiť hmotnosť kábla a môže zjednodušiť manipuláciu na dlhších káblových trasách. Pretože jeho elektrický odpor a charakteristiky zakončenia sa líšia od medi, je potrebné pri výbere kábla skontrolovať veľkosť vodiča, prípustný pokles napätia a spôsob pripojenia.
Sľudová páska tvorí ohňovzdornú časť konštrukcie kábla. Za špecifikovaných podmienok požiarnej skúšky poskytuje anorganický sľudový materiál tepelne odolnú bariéru okolo vodiča a pomáha udržiavať elektrickú izoláciu, keď sú vonkajšie polymérne materiály vystavené vysokej teplote. Skutočná požiarna odolnosť by sa mala overiť podľa príslušnej skúšobnej správy výrobku a skúšobnej metódy.
XLPE alebo zosieťovaný polyetylén sa používa ako primárna izolácia okolo vodiča. Dodávaná špecifikácia produktu udáva maximálnu dlhodobú prevádzkovú teplotu vodiča 90 °C. XLPE sa bežne vyberá pre silové káble, kde sa vyžaduje vyššia prevádzková teplota a odolnosť proti tepelnému starnutiu v porovnaní s konvenčnou PVC izoláciou.
Vonkajší PVC plášť chráni vnútorné vrstvy kábla počas prepravy, pokládky a bežnej prevádzky. Pri vonkajších aplikáciách by zloženie plášťa malo zodpovedať požadovanému vystaveniu UV žiareniu, vlhkosti a prostrediu. Pri podzemnej inštalácii je potrebné vziať do úvahy aj pôdne podmienky, mechanickú ochranu a vystavenie vode, a nie predpokladať, že všetky pohrebné prostredia sú ekvivalentné.
Pre silové obvody súvisiace s požiarom nie je príslušný výkon obmedzený na šírenie plameňa. Ohňovzdorný kábel sa hodnotí podľa toho, či obvod dokáže udržať elektrickú kontinuitu pri definovanom požiarnom teste. Normálne elektrické charakteristiky, izolačný výkon, odpor vodiča a podmienky inštalácie zostávajú dôležité počas každodennej prevádzky.
Dodané informácie o produkte špecifikujú podmienky testu požiarnej odolnosti 750 °C počas 90 minút. Toto by sa malo považovať skôr za testovaciu podmienku špecifickú pre produkt než za univerzálnu predpoveď správania kábla pri každom požiari. Keď sa kábel predkladá na stavebný projekt, zodpovedajúca správa o požiarnej skúške, skúšobná metóda a požadované trvanie integrity obvodu by sa mali skontrolovať podľa projektovej špecifikácie.
Technická tabuľka uvádza hodnoty jednosmerného odporu pre použiteľné veľkosti hliníkových vodičov a poskytuje samostatné údaje o kapacite pre inštaláciu vo vzduchu a priamo zasypanej pôde. Tieto hodnoty by sa mali interpretovať spolu s okolitou teplotou, zoskupením káblov, tepelnými podmienkami pôdy, hĺbkou inštalácie, dĺžkou trasy a prípustným poklesom napätia.
Uvedené skúšobné napätie je 3,5 kV po dobu 5 minút podľa dodaných údajov o produkte. Testovanie odolnosti proti napätiu poskytuje definovanú kontrolu izolačného systému káblov. Pred konečným schválením by mali byť potvrdené príslušné výrobné normy a požiadavky na testovanie projektu.
Výber kábla by mal začať skôr elektrickým zaťažením a prostredím inštalácie, než samotným menovitým rozmerom vodiča. Pre núdzové obvody alebo obvody súvisiace s požiarom je potrebné pred objednaním stanoviť aj požadované trvanie požiarnej odolnosti a príslušné stavebné alebo elektrické požiadavky.
Prierez vodiča by sa mal skontrolovať z hľadiska prevádzkového prúdu, poklesu napätia, dĺžky trasy a podmienok inštalácie. Pri dlhších trasách môže úbytok napätia určiť požadovanú veľkosť vodiča, aj keď je vypočítaná kapacita dostatočná. Hodnoty v technickej tabuľke sú referenčné údaje produktu a mali by sa použiť s príslušnou metódou dimenzovania káblov.
Pri inštalácii do káblových žľabov, šácht alebo podobných trás je potrebné vziať do úvahy vzdialenosť káblov, polomer ohybu, teplotu okolia a mechanickú ochranu. Počas ťahania by mal byť kábel chránený pred ostrými hranami a nadmernou mechanickou silou, ktorá by mohla poškodiť plášť alebo vnútorné ohňovzdorné vrstvy.
Pre vonkajšie nadzemné trasy by mal byť plášť vhodný pre očakávanú expozíciu UV žiareniu a poveternostné podmienky. Pri inštalácii je potrebné zvážiť rozstup podpier, hmotnosť kábla, mechanické zaťaženie a teplotu okolia. Ak je kábel vystavený mechanickému nárazu alebo iným nebezpečenstvám špecifickým pre dané miesto, môže byť potrebná dodatočná ochrana.
Ak konštrukcia kábla a špecifikácia projektu povoľuje priame zakopanie, je potrebné prehodnotiť hĺbku výkopu, tepelné charakteristiky pôdy, drenáž, vzdialenosť káblov a mechanickú ochranu. Údaje priamo uložené v tabuľke sú referenčné hodnoty a nemali by nahradiť výpočet káblov špecifický pre daný projekt.
Hliníkové vodiče vyžadujú svorky, oká alebo konektory vhodné pre hliníkové vodiče a špecifikované elektrické zaťaženie. Správne odizolovanie, príprava vodiča, stlačenie a ochrana spoja sú dôležité, pretože zle pripravené spojenie môže zvýšiť prechodový odpor a spôsobiť lokálne zahrievanie. Spôsob ukončenia by mal zodpovedať požiadavkám výrobcu konektora na inštaláciu.
Hliníkový XLPE ohňovzdorný napájací kábel možno zvážiť pre nízkonapäťové obvody, kde je súčasťou projektovej požiadavky nepretržitá elektrická prevádzka počas definovaného požiarneho stavu. Typické aplikácie zahŕňajú núdzové rozvody energie, vybrané požiarne záťaže, verejné budovy, priemyselné zariadenia a podzemné rozvody.
Aplikácie môžu zahŕňať určené núdzové napájacie obvody, požiarne čerpadlá, núdzové osvetlenie a iné záťaže identifikované elektrickým a protipožiarnym dizajnom. Požadované trvanie požiarnej odolnosti by malo byť potvrdené zo špecifikácie projektu a nie vybrané iba z názvu produktu.
Nemocnice, školy, obchodné centrá, administratívne budovy a iné verejné zariadenia môžu obsahovať okruhy, ktoré vyžadujú definované charakteristiky požiarnej odolnosti. Typ kábla, veľkosť vodiča a požiarna odolnosť by sa mali zvoliť podľa elektrického návrhu budovy, stratégie evakuácie a platných miestnych predpisov.
Možnosť hliníkového vodiča možno zvážiť pri dlhších nízkonapäťových rozvodných trasách v priemyselných zariadeniach, komunálnych projektoch a iných inštaláciách, kde je hmotnosť vodiča technickým hľadiskom. Pred špecifikovaním kábla je potrebné skontrolovať zaťažovací prúd, pokles napätia, podmienky trasy a spôsob inštalácie.
Väčšie veľkosti vodičov uvedené v tabuľke produktov možno použiť ako referenciu pri hodnotení podzemných rozvodných trás. Káblové žľaby a podzemné inštalácie vyžadujú pozornosť na pôdne podmienky, odvodnenie, mechanickú ochranu a odvod tepla. Dlhodobé ponorenie do vody by sa nemalo považovať za prijateľné bez špecifického schválenia produktu.
Qiancheng Cable vyrába kábel prostredníctvom vlastných výrobných zariadení a udržiava testovacie schopnosti na kontrolu výrobkov. Relevantné výrobné fázy zahŕňajú spracovanie vodičov, vytláčanie izolácie, nanášanie ohňovzdornej vrstvy a vytláčanie vonkajšieho plášťa. Výrobné a kontrolné záznamy môžu poskytnúť podporné informácie pre identifikáciu šarže a overenie produktu.

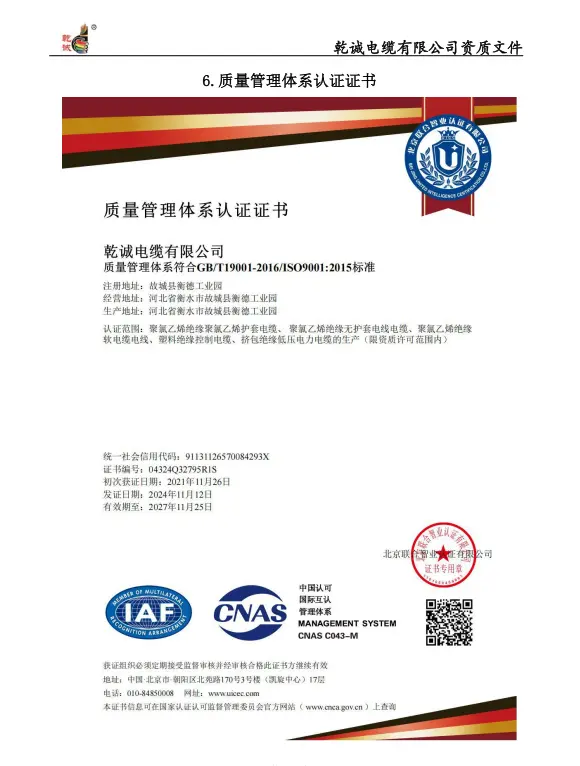

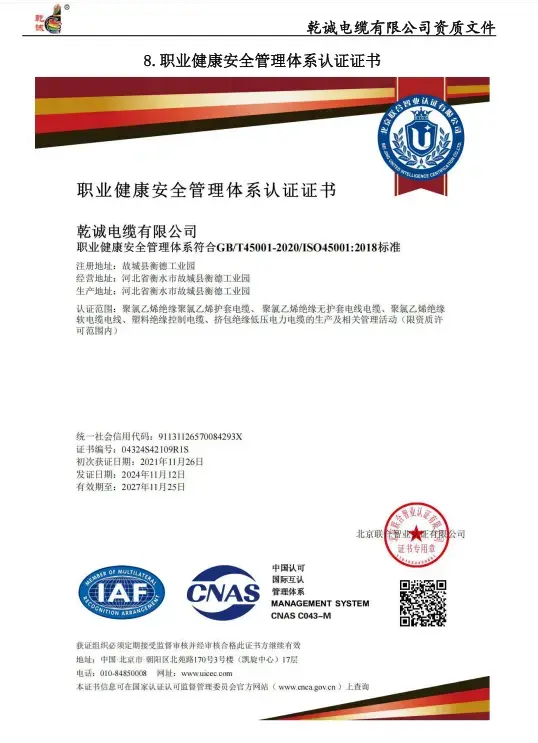

Dostupná firemná dokumentácia zahŕňa certifikácie manažérstva kvality ISO 9001, environmentálneho manažérstva ISO 14001 a ISO 45001 bezpečnosti a ochrany zdravia pri práci spolu s príslušnými výrobnými kvalifikáciami. Správy o požiarnych testoch a záznamy o elektrických testoch špecifické pre produkt by sa mali preskúmať podľa požiadaviek zamýšľaného projektu.
Platná norma závisí od konštrukcie kábla, menovitého napätia, požiadaviek na požiarny výkon a cieľového trhu. Dodávané informácie o produkte uvádzajú GB/T 12706 pre konštrukciu napájacích káblov, GB/T 19216 pre testovanie požiarnej odolnosti, IEC 60502-1 pre nízkonapäťové napájacie káble a IEC 60331 pre testovanie integrity obvodu. Presné štandardné vydanie a testovacia konfigurácia by mali byť potvrdené pre konkrétny produkt pred jeho odoslaním na schválenie.
Pre exportné projekty môžu platiť dodatočné požiadavky v závislosti od cieľovej krajiny a špecifikácie projektu. V prípade potreby je možné zabezpečiť výrobu a testovanie v súlade s platnými regionálnymi požiadavkami, pričom sa pred odoslaním preveria príslušné technické dokumenty a dokumentácia o zhode.
Pre cenovú ponuku alebo technickú kontrolu je užitočné poskytnúť požadovaný prierez vodiča, prevádzkové napätie, odhadovaný zaťažovací prúd, dĺžku kábla, spôsob inštalácie, podmienky prostredia alebo pôdy, zoskupenie káblov a prípustný pokles napätia. Pre obvody súvisiace s požiarom by sa mala uviesť aj požadovaná teplota požiarnej skúšky, trvanie a použiteľná skúšobná norma.
Ak sa vyžaduje schválenie projektu, kupujúci si môže vyžiadať špecifikáciu produktu, technické údaje, záznamy o elektrických skúškach, dokumentáciu o požiarnych skúškach a osvedčenia o kvalifikácii spoločnosti vzťahujúce sa na dodaný kábel. Kontrola týchto dokumentov pred výrobou pomáha zaistiť, že vybraná konštrukcia zodpovedá požiadavkám projektu.
Spomaľovač horenia sa týka hlavne obmedzenia šírenia plameňa pozdĺž kábla. Požiarna odolnosť sa týka schopnosti špecifikovanej konštrukcie kábla udržať integritu elektrického obvodu po definovanú dobu podľa definovaného požiarneho testu. Tieto dve vlastnosti by sa nemali považovať za vzájomne zameniteľné.
Dodávané informácie o produkte špecifikujú požiarny test pri teplote 750 °C počas 90 minút. Toto je definovaná skúšobná podmienka pre špecifikovanú konštrukciu kábla. Pred schválením projektu by sa mala skontrolovať príslušná správa o teste, aby sa potvrdila testovacia metóda, konfigurácia kábla a požiadavky na integritu obvodu.
Hliník má nižšiu hustotu ako meď, čo môže znížiť hmotnosť kábla a môže byť užitočné pri dlhších trasách alebo tam, kde sa berie do úvahy manipulácia pri inštalácii. Jeho vyšší elektrický odpor znamená, že dimenzovanie vodičov a výpočty poklesu napätia musia zohľadňovať vlastnosti hliníka.
Produkt je možné zvážiť pre vonkajšie nadzemné trasy, káblové žľaby a špecifické priame zakopanie, kde káblová konštrukcia a požiadavky projektu umožňujú tieto metódy. Pri skutočnej inštalácii by sa mala posúdiť expozícia UV žiareniu, pôdne podmienky, drenáž, mechanická ochrana a odvod tepla.
Používajte svorky, oká alebo konektory schválené pre hliníkové vodiče a vhodné pre prevádzkové zaťaženie. Správne odizolovanie, príprava, kompresia a ochrana spoja sú dôležité na kontrolu kontaktného odporu a lokálneho zahrievania.
V závislosti od špecifikácie produktu a požiadaviek projektu je možné poskytnúť na posúdenie technické údaje, záznamy o elektrických skúškach, dokumentáciu o požiarnych skúškach a osvedčenia o podnikovej kvalifikácii. Príslušné dokumenty by mali zodpovedať skutočnej konštrukcii kábla a požadovanej skúšobnej norme.
