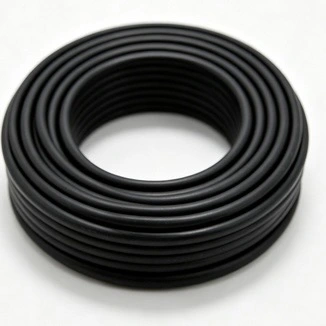

Medený PVC FR ohňovzdorný nízkonapäťový napájací kábel

Pre nízkonapäťové napájacie obvody, ktoré potrebujú zachovať elektrickú kontinuitu za špecifikovaných požiarnych podmienok, používa nízkonapäťový napájací kábel medený PVC FR medený vodič so sľudovou ohňovzdornou ochranou a izoláciou a plášťom z PVC spomaľujúcim horenie. Konštrukcia je určená pre požiarne rozvody elektrickej energie a iné inštalácie, kde sa pri výbere kábla zohľadňuje integrita okruhu a kontrola šírenia plameňa.

Rozmery produktu a technické parametre

Materiál a konštrukcia káblov

Medený vodič

Vodič je vyrobený z medi a je dostupný v pevnej alebo lankovej konštrukcii podľa uvedenej veľkosti vodiča. Rozmery vodičov a maximálne hodnoty odporu sú uvedené v technickej tabuľke pre referenciu pri výbere a kontrole produktu.

Ohňovzdorná vrstva

Ohňovzdorná vrstva na báze sľudy je začlenená okolo izolovaného vodiča, aby poskytovala tepelnú ochranu počas definovaného vystavenia požiaru. Jeho funkciou je pomáhať udržiavať elektrickú izoláciu a integritu obvodu počas trvania špecifikovaného príslušným testom požiarnej odolnosti.

Izolácia z PVC

Izolácia z PVC poskytuje elektrické oddelenie medzi medeným vodičom a vonkajšími vrstvami. Hrúbka izolácie sa líši v závislosti od veľkosti vodiča, ako je uvedené v údajoch o produkte. Riadenie výroby sa zameriava na konzistentné pokrytie izolácie a požadované elektrické vlastnosti.

Vonkajší plášť spomaľujúci horenie

Vonkajší plášť poskytuje mechanickú ochranu a prispieva k nehorľavosti. Pri vonkajšej inštalácii, inštalácii podnosu alebo výkopu by sa mali zvážiť skutočné podmienky prostredia vrátane teploty, vlhkosti, vystavenia ultrafialovému žiareniu a mechanického zaťaženia.

Medený PVC FR ohňovzdorný nízkonapäťový napájací kábel používa samostatné funkčné vrstvy na prenos prúdu, elektrickú izoláciu, požiarnu odolnosť a vonkajšiu ochranu. Táto konštrukcia umožňuje hodnotenie kábla podľa špecifických elektrických a požiarnych požiadaviek projektu.

Výroba a riadenie procesov

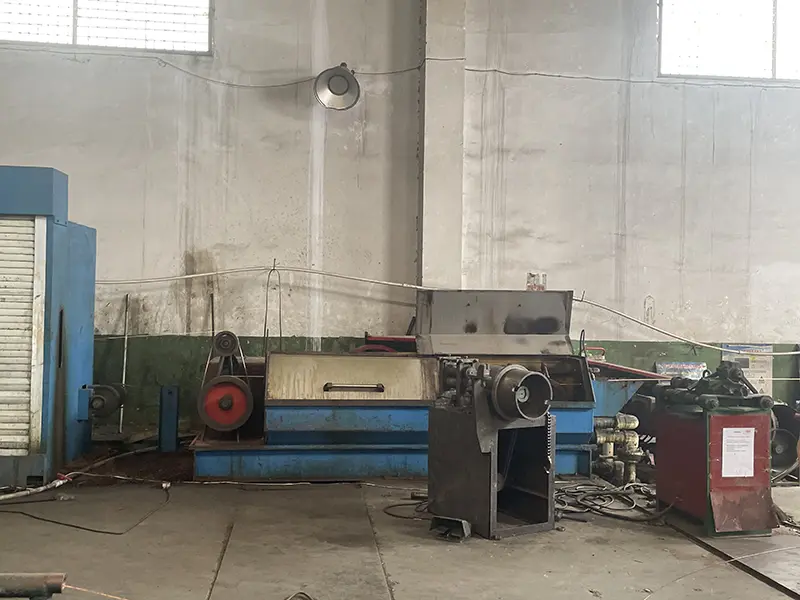

Príprava medenej tyče a ťahanie drôtu

Medené tyče sa spracovávajú zariadením na ťahanie drôtov, aby sa získali vodiče s požadovaným priemerom a elektrickými vlastnosťami. Odpor vodiča a rozmerové požiadavky sú pri výrobe kontrolované podľa objednanej špecifikácie.

Žíhanie

Kontinuálne žíhanie sa používa tam, kde je potrebné upraviť pružnosť vodiča a zmierniť vnútorné napätie po ťahaní. Procesná teplota a podmienky vedenia sa riadia skôr podľa špecifikácie vodiča, než aby sa považovali za univerzálnu fixnú hodnotu pre každú konštrukciu kábla.

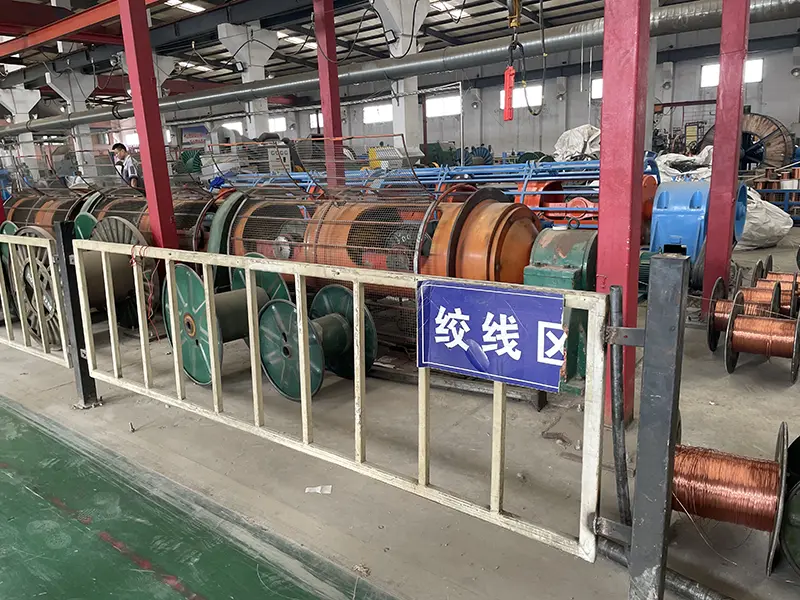

Stranding vodiča

Pre lankové vodiče sa jednotlivé vodiče formujú do špecifikovanej štruktúry vodičov. Proces splietania riadi dĺžku uloženia a geometriu vodičov, aby sa zabezpečil konzistentný prierez pre následnú izoláciu a spracovanie vrstvy odolnej voči ohňu.

Balenie sľudovou páskou

Ohňovzdorná sľudová páska sa aplikuje okolo vodiča alebo izolovaného jadra pomocou riadeného napínania a presahu. Konzistentné pokrytie je dôležité, pretože medzery alebo poškodené časti môžu ovplyvniť ohňovzdornú vrstvu počas následného testovania.

Nehorľavá PVC izolačná extrúzia

Okolo pripraveného vodiča je vytlačená PVC izolácia. Riadenie linky zahŕňa rozmery izolácie, stav povrchu a elektrickú integritu. Ak je to špecifikované, na identifikáciu defektov izolácie počas vytláčania možno použiť on-line iskrové testovanie.

On-line testovanie iskry

On-line iskrové testovanie poskytuje nepretržité monitorovanie integrity izolácie počas vytláčania. Poškodené časti môžu byť identifikované a označené pre ďalšiu kontrolu predtým, ako kábel postúpi do neskorších výrobných fáz.

Kabeláž a plnenie

Pre použiteľné káblové konštrukcie sa používajú výplňové materiály na udržanie zamýšľanej vnútornej geometrie a podporu požadovanej požiarnej konštrukcie. Proces kabeláže je riadený tak, aby boli rozmery hotového kábla v špecifikovanom rozsahu.

Extrúzia vonkajšieho plášťa

Vonkajší plášť z PVC spomaľujúci horenie je vytlačený cez zostavu kábla, aby poskytoval mechanickú ochranu a ochranu životného prostredia. Rozmery plášťa, stav povrchu a hotový vonkajší priemer sa kontrolujú podľa špecifikácie produktu.

Kontrola hotového výrobku

Pred odoslaním môžu byť hotové káble skontrolované na rozmery, odpor vodičov, integritu izolácie, odolnosť voči napätiu a príslušné požiadavky na požiarnu odolnosť. Záznamy o skúškach sa uchovávajú podľa požiadaviek výroby a objednávky.

Kontrola kvality a overovanie produktov

Kontrola surovín

Vstupné medené tyče, sľudová ohňovzdorná páska a PVC materiály sú pred použitím kontrolované vzhľadom na požadovaný materiál a výrobné špecifikácie. Príslušné záznamy o vstupných kontrolách možno uchovávať ako súčasť kontroly šarží.

Priebežná kontrola

Výrobná kontrola zahŕňa rozmery vodičov, vytláčanie izolácie, obalenie sľudovou páskou, geometriu káblov a ďalšie parametre procesu dôležité pre konštrukciu produktu. Elektrické kontroly sa vykonávajú v etapách špecifikovaných výrobnými postupmi a postupmi kontroly kvality.

Testovanie hotového výrobku

Hotové testovanie káblov môže zahŕňať testovanie požiarnej odolnosti, testovanie spomaľovania horenia, testovanie odolnosti voči napätiu pri výkonovej frekvencii a testovanie izolačného odporu podľa príslušnej špecifikácie produktu a požiadaviek projektu. Overené skúšobné podmienky a výsledky by sa mali odvolávať na príslušné záznamy o skúškach.

Sledovateľnosť šarže

Informácie o výrobe a kontrole môžu byť prepojené s príslušnou šaržou kábla alebo kotúčom. Ak je to potrebné na prijatie projektu, môžu sa poskytnúť podporné záznamy o skúškach a informácie o sledovateľnosti podľa dohodnutého rozsahu dokumentácie.

Požiarny a elektrický výkon

Požiarna odolnosť

Sľudová ohňovzdorná vrstva má pomôcť zachovať integritu obvodu, keď je kábel vystavený špecifickým požiarnym podmienkam. Trvanie požiarnej odolnosti je skôr výsledkom testu než všeobecnou prevádzkovou zárukou, takže pre každý projekt by mala byť potvrdená použiteľná skúšobná metóda, teplota, trvanie a akceptačné kritériá.

Spomaľovanie horenia

Nehorľavosť a požiarna odolnosť opisujú rôzne vlastnosti káblov. Nehorľavý výkon sa týka obmedzenia šírenia plameňa pri definovanej skúške, zatiaľ čo požiarna odolnosť sa týka zachovania funkcie obvodu po určitú dobu pri špecifikovanom vystavení ohňu. Obidve požiadavky by sa mali pri výbere kábla posudzovať oddelene.

Elektrická izolácia

PVC izolácia poskytuje primárnu elektrickú bariéru okolo vodiča. Rovnomerná hrúbka izolácie a elektrické testovanie sú dôležité pre udržanie integrity izolácie počas bežnej prevádzky. Požadované testovacie napätie a metóda kontroly by mali zodpovedať špecifikácii produktu a platnej norme.

Medený PVC FR ohňovzdorný nízkonapäťový napájací kábel sa preto vyberá nielen podľa veľkosti vodiča, ale aj podľa požadovanej úrovne požiarneho výkonu, inštalačného prostredia, záťažového prúdu, požiadavky na pokles napätia a platných elektrických noriem.

Aplikácie a podmienky inštalácie

Budovanie požiarno-bezpečnostných energetických systémov

Tento kábel je možné špecifikovať pre nízkonapäťové silové obvody slúžiace núdzovému osvetleniu, požiarnym čerpadlám, poplašným zariadeniam a iným požiarno-bezpečnostným zaťaženiam, kde projekt vyžaduje ohňovzdornú konštrukciu kábla. Konečný typ kábla by mal zodpovedať návrhu budovy a platným požiadavkám na požiarnu bezpečnosť.

Priemyselné zariadenia

V priemyselných podnikoch je možné kábel použiť pre silové obvody v oblastiach, kde sú vlastnosti spomaľujúce horenie a ohňovzdornosť súčasťou elektrického dizajnu. Pri inštalácii je potrebné zvážiť usporiadanie káblových žľabov, okolitú teplotu, zoskupenie a mechanickú ochranu.

Mestská infraštruktúra a káblové priekopy

Kábel je možné použiť v projektoch mestských rozvodov energie a káblových žľabov, kde je jeho konštrukcia vhodná pre miestne podmienky prostredia. Pred výberom spôsobu inštalácie je potrebné skontrolovať vlhkosť, teplotu, mechanické zaťaženie a odvodnenie.

Vnútorná a vonkajšia inštalácia

Vnútorné káblové žľaby, vonkajšia nadzemná inštalácia a káblové žľaby sa môžu zvážiť podľa konštrukcie káblov a požiadaviek projektu. Dlhodobé pokladanie ponorením pod vodu sa pre tento produkt neodporúča, pokiaľ nie je špecifikovaná konštrukcia špeciálne navrhnutá pre nepretržité vystavenie vode.

Požiadavky na inštaláciu

Inštalačná teplota

Pri kábloch s PVC izoláciou, PVC plášťom alebo bezhalogénovým plášťom spomaľujúcim horenie nesmie byť okolitá teplota pri inštalácii nižšia ako 0 ℃. Inštalačné postupy by mali zohľadňovať aj manipuláciu s káblami a podmienky prostredia na pracovisku.

Minimálny polomer ohybu počas inštalácie

Po dokončení kladenia kábla sa vykoná skúška odolnosti voči napätiu počas 15 minút pri skúšobnom napätí 3,5 kV.

Technická dokumentácia a podpora exportu

Na vyhodnotenie projektu môže spoločnosť Qiancheng poskytnúť špecifikácie produktu, dostupné záznamy o skúške z výroby a ďalšie podporné dokumenty podľa objednanej konštrukcie kábla a zmluvných požiadaviek. Zákazníci môžu pred výrobou predložiť na technickú kontrolu veľkosť vodiča, dĺžku kábla, spôsob inštalácie, požadovanú úroveň požiarnej odolnosti a príslušné normy.

Pre zámorské projekty môžu byť požiadavky na dokumentáciu potvrdené pred výrobou, aby sa príslušné údaje o produkte, záznamy o kontrole a skúšobné dokumenty pripravili s objednávkou. Technické dokumenty v anglickom jazyku je možné dodať, ak sú dostupné a vzťahujú sa na konkrétny produkt.

FAQ

Q1: Aký je rozdiel medzi spomaľovaním horenia a požiarnou odolnosťou?

Odpoveď: Nehorľavosť sa týka schopnosti kábla obmedziť šírenie plameňa pri definovanom teste. Požiarna odolnosť sa týka zachovania integrity obvodu počas stanoveného obdobia pri špecifikovaných požiarnych podmienkach. Sú to samostatné požiadavky na výkon a nemali by sa považovať za vzájomne zameniteľné pojmy.

Q2: Akú funkciu poskytuje vrstva sľudy?

Odpoveď: Vrstva sľudy tvorí časť ohňovzdornej konštrukcie okolo vodiča alebo izolovaného jadra. Počas špecifikovaného požiarneho testu pomáha chrániť izoláciu a integritu podporného obvodu počas overeného trvania testu.

Q3: Aké konštrukcie medených vodičov sú k dispozícii?

Odpoveď: Technická tabuľka obsahuje konfigurácie pevných aj lankových vodičov pre určité menšie prierezy, zatiaľ čo väčšie veľkosti používajú lankové konštrukcie. Štruktúra vodiča by mala byť potvrdená podľa požadovaného prierezu a špecifikácie produktu.

Q4: Ako by sa mala vybrať veľkosť kábla?

Odpoveď: Pri výbere by sa mal brať do úvahy prúd záťaže, spôsob inštalácie, teplota okolia, zoskupenie káblov, pokles napätia a podmienky skratu. Rozmery a hodnoty odporu v tabuľke poskytujú údaje o produkte, zatiaľ čo konečné dimenzovanie by malo zodpovedať platnej norme elektrického dizajnu.

Q5: Aké sú požiadavky na teplotu inštalácie a polomer ohybu?

A: Špecifikovaná minimálna teplota okolia pri inštalácii je 0 ℃. Minimálny polomer ohybu je 20D pre nepancierový jednožilový kábel, 15D pre pancierový jednožilový kábel, 15D pre nepancierový viacžilový kábel a 12D pre pancierový viacžilový kábel. V blízkosti spojovacích skriniek a svoriek platia prísnejšie hodnoty, ako je uvedené v tabuľke inštalácie.

Q6: Vyžaduje sa test po položení kábla?

Odpoveď: Podľa dodaných požiadaviek na inštaláciu sa po položení na 3,5 kV po dobu 15 minút vykoná skúška odolnosti voči napätiu. Skutočný skúšobný postup by sa mal riadiť príslušnými projektovými špecifikáciami a požiadavkami na elektrickú bezpečnosť.

Q7: Môže byť kábel použitý vonku alebo v káblových výkopoch?

Odpoveď: Vonkajšiu inštaláciu a inštaláciu káblových výkopov je možné zvážiť, ak je konštrukcia kábla vhodná pre skutočnú teplotu, vlhkosť, UV žiarenie a mechanické podmienky. Pre tento produkt sa neodporúča dlhodobé ponorenie do vody.

Q8: Aké dokumenty môžu byť poskytnuté pre zahraničné projekty?

Odpoveď: V závislosti od konfigurácie produktu a zmluvy môže dostupná dokumentácia zahŕňať špecifikácie produktu, záznamy o skúške vo výrobnom závode, výsledky testov odolnosti voči napätiu, správy o požiarnych testoch a informácie o vysledovateľnosti týkajúce sa šarží. Požadované dokumenty by mali byť potvrdené pred výrobou.
