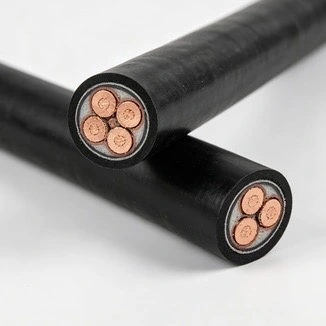

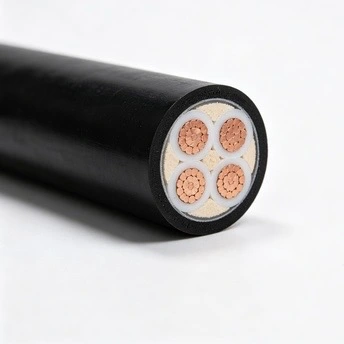

Medený XLPE FR ohňovzdorný nízkonapäťový napájací kábel je navrhnutý pre nízkonapäťové obvody, kde sa vyžaduje kontrola šírenia plameňa a nepretržité napájanie pri špecifikovaných požiarnych podmienkach. Jeho konštrukcia kombinuje medený vodič, izoláciu XLPE, sľudovú ohňovzdornú pásku, výplň spomaľujúcu horenie a ochranný vonkajší plášť pre požiarne rozvody elektrickej energie a iné nízkonapäťové inštalácie s definovanými požiadavkami na požiarny výkon.
|
Menovitý prierez (mm²) |
Minimálny počet vodičov |
Vonkajší priemer vodiča (mm) |
Menovitá hrúbka izolácie XLPE /mm |
Približný vonkajší priemer izolácie /mm |
Maximálny odpor vodiča pri 20 ℃ (Ω/km) meď |
|
1.5 |
1 |
1,36 ± 0,02 |
0.7 |
3.0 |
12.1 |
|
1,5 (B) |
7 |
1,56 ± 0,02 |
0.7 |
3.2 |
12.1 |
|
2.5 |
1 |
1,75 ± 0,02 |
0.7 |
3.4 |
7.41 |
|
2,5 (B) |
7 |
2,01 ± 0,02 |
0.7 |
3.6 |
7.41 |
|
4 |
1 |
2,22 ± 0,02 |
0.7 |
3.8 |
4.61 |
|
4 (B) |
7 |
2,52 ± 0,02 |
0.7 |
4.1 |
4.61 |
|
6 |
1 |
2,72 ± 0,03 |
0.7 |
4.3 |
3.08 |
|
6 (B) |
7 |
3,09 ± 0,03 |
0.7 |
4.7 |
3.08 |
|
10 |
6 |
3,9 ± 0,10 |
0.7 |
5.5 |
1.83 |
|
16 |
6 |
5,0 ± 0,10 |
0.7 |
6.6 |
1.15 |
|
25 |
6 |
6,1 ± 0,10 |
0.9 |
8.1 |
0.727 |
|
35 |
6 |
7,1 ± 0,10 |
0.9 |
9.0 |
0.524 |
|
50 |
6 |
8,2 ± 0,15 |
1.0 |
10.4 |
0.387 |
|
70 |
12 |
9,8 ± 0,15 |
1.1 |
12.2 |
0.268 |
|
95 |
15 |
11,6 ± 0,15 |
1.1 |
14.0 |
0.193 |
|
120 |
18 |
13,2 ± 0,15 |
1.2 |
15.8 |
0.153 |
|
150 |
18 |
14,6 ± 0,20 |
1.4 |
17.6 |
0.124 |
|
185 |
30 |
16,2 ± 0,20 |
1.6 |
19.6 |
0.0991 |
|
240 |
34 |
18,5 ± 0,20 |
1.7 |
22.1 |
0.0754 |
|
300 |
34 |
20,5 ± 0,20 |
1.8 |
24.3 |
0.0601 |
|
400 |
53 |
23,3 ± 0,20 |
2.0 |
27.5 |
0.0470 |
Vodič je vyrobený z elektrolytickej medi a je dostupný v jednožilových a lankových konštrukciách podľa špecifikovaného prierezu. Hodnoty odporu vodičov v tabuľke vyššie poskytujú priamu referenciu pre elektrický výber. Lankové vodiče môžu tiež poskytnúť väčšiu flexibilitu tam, kde káblová trasa obsahuje ohyby, žľaby alebo vedenia.

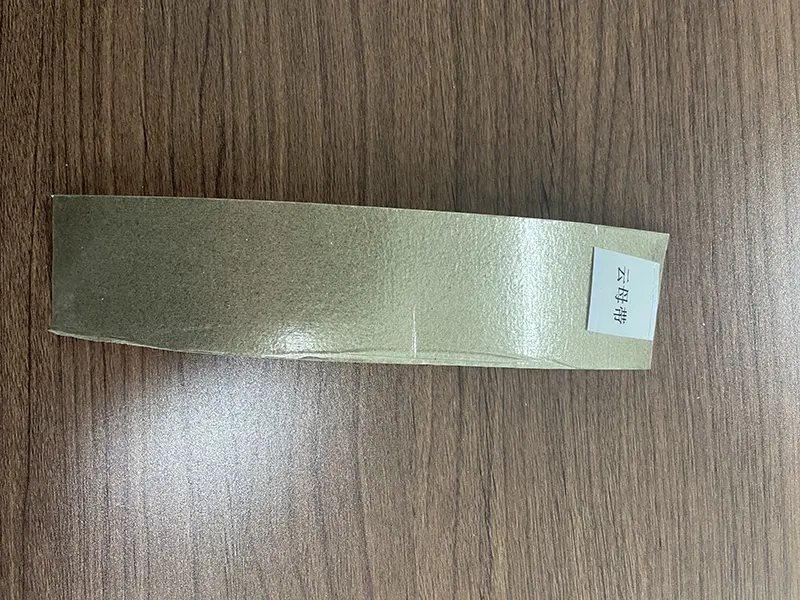

Dvojvrstvová sľudová páska je aplikovaná okolo zostavy vodičov ako primárna protipožiarna bariéra. Pri špecifikovanom požiarnom teste pomáha vrstva sľudy chrániť vodič a izolačný systém pred priamym vystavením teplu a podporuje integritu obvodu počas požadovaného trvania testu. Ohňovzdornosť by sa mala hodnotiť podľa príslušnej výrobnej normy a správy o skúške, a nie podľa samotnej teploty.
XLPE poskytuje hlavnú elektrickú izoláciu okolo vodiča. Jeho bežne špecifikovaná nepretržitá prevádzková teplota je 90 ℃ v súlade s príslušným dizajnom kábla a normou. V porovnaní s konvenčnou PVC izoláciou má XLPE vyššiu tepelnú kapacitu a dobrú odolnosť voči starnutiu a mnohým chemickým prostrediam, vďaka čomu je vhodná pre silové obvody vystavené zvýšeným prevádzkovým teplotám.
Plnivo spomaľujúce horenie sa používa na obsadenie vnútorných priestorov medzi komponentmi kábla a na udržanie zamýšľanej geometrie kábla. Jeho úlohou je tiež obmedziť šírenie plameňa cez vnútorné medzery, keď je kábel vystavený ohňu.
Vonkajší plášť poskytuje mechanickú ochranu a prispieva k regulácii šírenia plameňa. Pri vonkajších alebo výkopových inštaláciách by sa mala skutočná odolnosť voči UV žiareniu, vlhkosti a pôdnym podmienkam kontrolovať podľa špecifikovaného materiálu plášťa a požiadaviek projektu.
Príslušné požiadavky na výrobu a testovanie závisia od konštrukcie kábla, menovitého napätia, klasifikácie požiarnej odolnosti a cieľového trhu. Pri exportných projektoch by sa pred výrobou mali potvrdiť požadované požiadavky GB, IEC alebo cieľovej krajiny, aby sa konfigurácia káblov a dokumentácia zhodovali so špecifikáciou projektu.

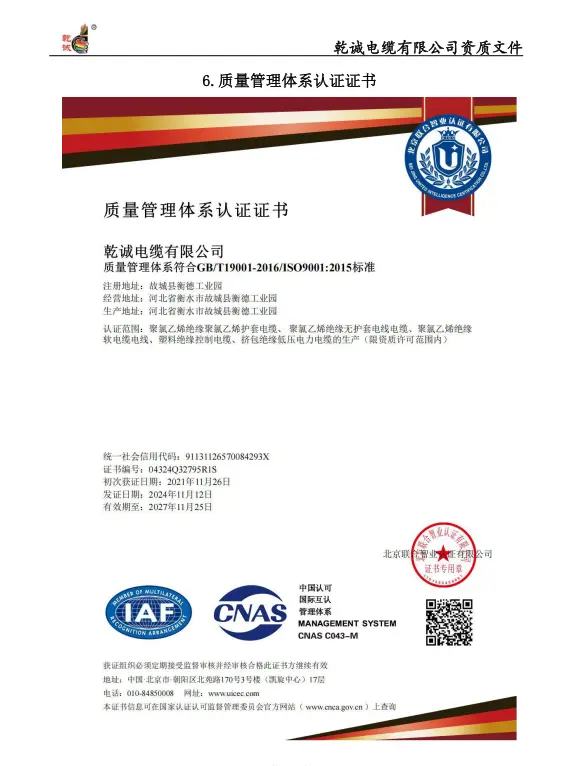

Dostupná dokumentácia kvality môže zahŕňať certifikácie ISO 9001 Quality Management, ISO 14001 Environmental Management a ISO 45001 Zdravie a bezpečnosť pri práci spolu s príslušnými výrobnými kvalifikáciami a dokumentáciou o skúške produktu.
V prípade požiadaviek na požiarnu odolnosť je možné poskytnúť príslušné protokoly o skúškach neporušenosti horenia a nehorľavosti, ak je to vhodné pre špecifikovanú konštrukciu výrobku. Záznamy týkajúce sa výroby a kontroly týkajúce sa šarží sa môžu viesť aj na účely sledovateľnosti podľa objednávky a požiadaviek na kontrolu kvality.
Medený XLPE FR ohňovzdorný nízkonapäťový napájací kábel používa samostatné konštrukčné vrstvy pre rôzne funkcie súvisiace s požiarom. Materiály spomaľujúce horenie sú určené na obmedzenie šírenia plameňa, zatiaľ čo sľudová ohňovzdorná vrstva podporuje nepretržitú prevádzku obvodu počas špecifikovanej požiarnej skúšky. Ide o rôzne požiadavky na výkon a mali by sa overiť pomocou zodpovedajúcich testovacích metód a správ.
Izolácia XLPE je navrhnutá pre nepretržitú prevádzkovú teplotu vodiča do 90 ℃ podľa príslušnej špecifikácie. Skutočný povolený prúd závisí od veľkosti vodiča, spôsobu inštalácie, okolitej teploty, zoskupenia a iných korekčných faktorov. Výber kábla by preto mal byť založený skôr na podmienkach kompletnej inštalácie než na samotnej teplote izolácie.
Medené vodiče poskytujú elektrickú cestu pre nízkonapäťový prenos energie. Maximálne hodnoty odporu uvedené v technickej tabuľke je možné použiť pri kontrole poklesu napätia, ohrevu vodiča a návrhu obvodu. Hotová kontrola kábla môže zahŕňať testovanie odporu vodičov, izolácie a výdržného napätia podľa príslušných výrobných a projektových požiadaviek.
Rozmery vodičov, hrúbka izolácie a vlastnosti hotového kábla môžu byť kontrolované počas výroby. Inšpekčné záznamy a dokumentáciu k produktu možno priradiť k príslušnej výrobnej šarži alebo káblovej cievke, kde sa vyžaduje sledovateľnosť. To poskytuje praktický základ pre vstupnú kontrolu, prijatie projektu a neskoršiu údržbu.
Prierez vodiča zvoľte podľa projektovaného prúdu, prípustného úbytku napätia, spôsobu inštalácie, okolitej teploty a zoskupenia káblov. Hodnoty v technickej tabuľke popisujú rozmery a odpor vodičov, nemali by sa však považovať za samostatnú tabuľku kapacity.
Pred objednávkou si overte, či projekt vyžaduje nehorľavý výkon, požiarnu odolnosť po určitú dobu alebo oboje. Ak sa vyžaduje hodnotenie požiarnej odolnosti, požadovaná skúšobná teplota, trvanie, stav obvodu a príslušná norma by mali zodpovedať skúšobnej dokumentácii kábla.
Pri konštrukcii pod minimálnu inštalačnú teplotu špecifikovanú výrobcom by sa mali dodržiavať príslušné postupy manipulácie a predhrievania podľa špecifikácie produktu. Maximálna prevádzková teplota nepretržitého vodiča je všeobecne špecifikovaná ako 90 ℃ pre túto konštrukciu izolovanú XLPE. Pri inštalácii je potrebné zvážiť aj zdroje tepla, zoskupenie káblov a okolité podmienky.
Kábel by mal byť inštalovaný bez prekročenia určeného minimálneho polomeru ohybu. Pre hodnoty poskytnuté pre tento produkt je referenčný minimálny polomer ohybu ≥10 × vonkajší priemer kábla pre jednožilové káble a ≥15 × vonkajší priemer kábla pre viacžilové káble. Skutočná požiadavka na inštaláciu by sa mala riadiť príslušnou špecifikáciou produktu.
1. Vnútorné požiarne obvody:Vhodné pre aplikácie, ako je protipožiarna distribúcia energie, napájacie obvody zariadení a inštalácie káblových žľabov, kde sa vyžaduje nepretržité napájanie pri špecifikovaných podmienkach požiaru.
2. Obchodné a verejné budovy:Káblové žľaby, šachty a iné nízkonapäťové rozvody je možné zvážiť, ak vybraný kábel spĺňa požiarne a elektrické požiadavky projektu.
3. Vonkajšie inštalácie a inštalácie káblových žľabov:Montáž možno zvážiť tam, kde je konštrukcia plášťa vhodná pre predpokladané UV, vlhkosť a mechanické podmienky.
4. Priamy pohreb:Priame zakopanie by sa malo používať len vtedy, keď je konštrukcia kábla a plášť špecifikované pre pôdu, vlhkosť, mechanické a chemické podmienky na mieste inštalácie.
Medziľahlé spoje by mali byť v požiarnych obvodoch minimalizované. Tam, kde je potrebné spojenie spojkou alebo odbočkou, spojovací systém by mal byť kompatibilný s elektrickým menovitým výkonom kábla a požadovaným požiarnym výkonom. Ohňovzdorné spojovacie alebo ukončovacie komponenty by sa mali vyberať ako kompletný systém, a nie spoliehať sa len na samotný kábel.
Identifikácia kábla by mala byť zachovaná na oboch koncoch a vo vhodných bodoch trasy, aby sa podporila kontrola a budúca údržba. Počas ťahania a kladenia sa vyvarujte nadmernej ťahovej sile, ostrých hrán a nekontrolovaného ohýbania, ktoré by mohlo poškodiť izoláciu alebo ohňovzdorné vrstvy.
Kábel integruje svoje ohňovzdorné a nehorľavé vrstvy do továrensky vyrobenej konštrukcie, čím sa znižuje potreba samostatnej protipožiarnej úpravy pozdĺž tela kábla. Avšak ukončenia, spoje, podpery a prestupy cez protipožiarne konštrukcie stále vyžadujú kompatibilné inštalačné systémy, aby sa zachovali požadované elektrické a požiarne charakteristiky celej inštalácie.
Odpoveď: Nehorľavý výkon sa týka obmedzenia šírenia plameňa po zapálení, zatiaľ čo ohňovzdorný výkon sa týka zachovania špecifikovanej integrity obvodu pri definovaných podmienkach požiaru. V závislosti od projektu môže byť potrebný kábel na splnenie jednej alebo oboch požiadaviek.
A: XLPE poskytuje elektrickú izoláciu s typickou nepretržitou prevádzkovou teplotou 90 ℃ pre tento typ konštrukcie. Vďaka svojej tepelnej schopnosti a odolnosti proti starnutiu je vhodný pre nízkonapäťové výkonové obvody, kde je potrebné zvážiť prevádzkovú teplotu a prevádzkové podmienky.
Odpoveď: Potvrďte zaťažovací prúd, prierez vodiča, prípustný pokles napätia, spôsob inštalácie, teplotu okolia, zoskupenie káblov, dĺžku trasy a požadovanú úroveň požiarneho výkonu. Tieto faktory určujú, či je konkrétna veľkosť a konštrukcia vhodná pre projekt.
Odpoveď: Príslušné špecifikácie produktu, záznamy o kontrole a príslušné protokoly o skúškach možno dodať podľa požiadaviek na konštrukciu kábla a objednávky. Pri exportných projektoch by sa pred výrobou mala potvrdiť požadovaná štandardná dokumentácia a dokumentácia o cieľovom trhu.
Odpoveď: Dávajte pozor na teplotu inštalácie, polomer ohybu, ťahové napätie, zdroje tepla, zoskupenie káblov a mechanickú ochranu. Spoje a koncovky by tiež mali používať komponenty kompatibilné s požadovanými elektrickými a požiarnymi špecifikáciami.
Odpoveď: Pre tieto aplikácie sa môže uvažovať, keď plášť a kompletná konštrukcia kábla sú vhodné pre skutočné UV žiarenie, vlhkosť, pôdu, mechanické a chemické podmienky. Priame zakopanie by sa nemalo predpokladať len na základe požiarnej odolnosti kábla.
