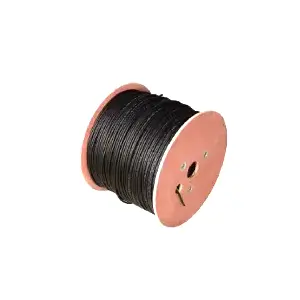

Solárny jednosmerný kábel Qiancheng PV1-F je obstaraný pre projektovanie fotovoltaických elektrární, vhodný na konštrukciu vedenia jednosmerného prenosu na strane fotovoltaického modulu. Poskytuje vynikajúcu odolnosť voči UV žiareniu, odolnosť voči vysokým nízkym teplotám, odolnosť voči kyslej-alkalickej korózii, odolnosť proti preťaženiu, odolnosť proti opotrebovaniu a antikorózne vlastnosti. Prispôsobiteľný rôznym náročným fotovoltaickým pracovným podmienkam, zaisťuje bezpečnú a stabilnú prevádzku systému s dlhou životnosťou.
|
Počet jadier × nominálna plocha prierezu (mm²) |
Nominálna hrúbka izolácie (mm) |
Nominálna hrúbka plášťa (mm) |
Maximálny stredný vonkajší priemer (mm) |
Minimálny izolačný odpor pri 20 ℃ (MΩ・km) |
Minimálny izolačný odpor pri 90 ℃ (MΩ・km) |
|
1 × 1,5 |
0.7 |
0.8 |
5.4 |
860 |
0.86 |
|
1 × 2,5 |
0.7 |
0.8 |
5.9 |
690 |
0.69 |
|
1×4 |
0.7 |
0.8 |
6.6 |
580 |
0.58 |
|
1×6 |
0.7 |
0.8 |
7.4 |
500 |
0.50 |
|
1×10 |
0.7 |
0.8 |
8.8 |
420 |
0.42 |
|
1×16 |
0.7 |
0.9 |
10.1 |
340 |
0.34 |
|
1×25 |
0.9 |
1.0 |
12.5 |
340 |
0.34 |
|
1×35 |
0.9 |
1.1 |
14.0 |
290 |
0.29 |
|
1×50 |
1.0 |
1.2 |
16.3 |
270 |
0.27 |
|
1×70 |
1.1 |
1.2 |
18.7 |
250 |
0.25 |
|
1×95 |
1.1 |
1.3 |
20.8 |
220 |
0.22 |
|
1×120 |
1.2 |
1.3 |
22.8 |
210 |
0.21 |
|
1×150 |
1.4 |
1.4 |
25.5 |
210 |
0.21 |
|
1×185 |
1.6 |
1.6 |
28.5 |
200 |
0.20 |
|
1×240 |
1.7 |
1.7 |
32.1 |
200 |
0.20 |
|
2×1.5 |
0.7 |
0.9 |
7.0 |
9.1 |
860 |
|
2×2,5 |
0.7 |
0.9 |
7.9 |
10.2 |
690 |
|
2×4 |
0.7 |
1.0 |
9.1 |
11.8 |
580 |
|
2×6 |
0.7 |
1.1 |
10.3 |
13.2 |
500 |
|
2×10 |
0.7 |
1.2 |
12.2 |
15.6 |
420 |
|
2×16 |
0.7 |
1.3 |
14.5 |
18.5 |
340 |
|
3 × 1,5 |
0.7 |
1.0 |
7.7 |
10.0 |
860 |
|
3×2,5 |
0.7 |
1.1 |
8.7 |
11.3 |
690 |
|
3×4 |
0.7 |
1.2 |
10.1 |
13.0 |
580 |
|
3×6 |
0.7 |
1.2 |
11.1 |
14.3 |
500 |
|
3×10 |
0.7 |
1.2 |
13.0 |
16.7 |
420 |
|
3×16 |
0.7 |
1.3 |
15.4 |
19.7 |
340 |
|
4×1,5 |
0.7 |
1.1 |
8.5 |
11.0 |
860 |
|
4×2,5 |
0.7 |
1.2 |
9.8 |
12.6 |
690 |
|
4×4 |
0.7 |
1.2 |
11.0 |
14.2 |
580 |
|
4×6 |
0.7 |
1.2 |
12.3 |
15.7 |
500 |
|
4×10 |
0.7 |
1.3 |
14.5 |
18.5 |
420 |
|
4×16 |
0.7 |
1.4 |
17.3 |
22.0 |
340 |
|
5 × 1,5 |
0.7 |
1.2 |
9.5 |
12.2 |
860 |
|
5×2,5 |
0.7 |
1.2 |
10.7 |
13.8 |
690 |
|
5×4 |
0.7 |
1.3 |
12.3 |
15.7 |
580 |
|
5×6 |
0.7 |
1.3 |
13.6 |
17.4 |
500 |
|
5×10 |
0.7 |
1.4 |
16.1 |
20.5 |
420 |
|
5×16 |
0.7 |
1.6 |
19.4 |
24.6 |
340 |
Solárny jednosmerný kábel Qiancheng PV1-F využíva pocínovaný flexibilný medený vodič s odporom lepším ako národný štandard a nízkym nárastom teploty pri plnom zaťažení. Prešiel testom starnutia UV žiarením na odolnosť proti starnutiu a praskaniu. Údaje o surovinách a testoch je možné overiť, aby sa zabránilo falšovaniu.
Bežné fotovoltaické káble majú tendenciu pri nízkych teplotách praskať. Tento výrobok prešiel testom ohybu -40 ℃ a odoláva poškodeniu počas výstavby v mrazivých oblastiach. Plášť je odolný voči ozónu, oleju a korózii, vhodný do drsných prostredí, ako sú slano-alkalické oblasti a pobrežné soľné postreky s nižšou poruchovosťou.
Spotový tovar je k dispozícii na priame doručenie. Pre veľké megawattové fotovoltaické projekty je možné poskytnúť prispôsobenú nominálnu plochu prierezu, stupeň spomaľujúci horenie a dĺžku cievky. Žiadna prirážka sprostredkovateľa, čo prináša cenové výhody pre veľkoobjemové inžinierske obstarávanie.
Všetky solárne jednosmerné káble Qiancheng PV1-F sú pred dodávkou testované na vzorkách na jednosmerné napätie a izolačný odpor. Dokáže odolať spätnému vysokonapäťovému vplyvu fotovoltaických systémov a zabrániť úniku elektrického prúdu, poruche a nebezpečenstvu požiaru v obvodoch jednosmerného prúdu. Spĺňa triedu spomaľovania horenia C na obmedzenie šírenia plameňa pozdĺž káblov.
Odolné voči UV žiareniu pre stabilnú dlhodobú prevádzku v rozmedzí -40 ℃ ~ 90 ℃. Odoláva starnutiu a praskaniu pri dlhodobom vonkajšom vystavení. Bezhalogénový nízkodymový typ je voliteľný na zníženie toxického dymu počas požiaru a zaručenie bezpečnosti pre vnútorné fotovoltaické aplikácie.
Vynikajúca flexibilita kábla zabraňuje poškodeniu izolačnej vrstvy spôsobenému ťahaním alebo malým stláčaním počas výstavby, čím sa znižuje riziko prepracovania a náklady na údržbu v neskoršej fáze.
Solárny jednosmerný kábel Qiancheng PV1-F je špeciálne navrhnutý pre jednosmerné vedenie fotovoltaických systémov na výrobu energie:
– Prípojnicové vedenie pre moduly veľkých centralizovaných pozemných fotovoltaických elektrární;
– distribuované fotovoltaické elektrárne na strechách priemyselných a komerčných budov;
– distribuované fotovoltaické systémy pre domácnosť viazané na sieť;
– Fotovoltaické projekty v zložitých podmienkach vrátane hybridného rybolovu a solárneho systému, hybridného poľnohospodárstva a solárneho systému, horských lokalít a lokalít Gobi.
Odpoveď: Vodič je vyrobený z pocínovanej ohybnej medi, ktorá poskytuje dobrú elektrickú vodivosť a flexibilitu pre nepretržitú prevádzku s prúdom vo fotovoltaických jednosmerných obvodoch. Konštrukcia vodiča tiež pomáha kontrolovať nárast teploty pri normálnych podmienkach plného zaťaženia.
A: Špecifikovaný rozsah nepretržitej prevádzkovej teploty je -40 ℃ až 90 ℃. Kábel tiež prešiel testom ohybu pri nízkej teplote pri -40 ℃, aby sa vyhodnotila jeho flexibilita a odolnosť voči praskaniu počas inštalácie v chladnom prostredí.
Odpoveď: Plášť poskytuje odolnosť voči ozónu, olejom, soľným sprejom a kyselinám a zásadám. Vďaka tomu je kábel použiteľný pre fotovoltaické inštalácie v pobrežných oblastiach, slano-alkalickom prostredí a rybársko-solárne alebo iné vonkajšie hybridné projekty, v závislosti od skutočných podmienok na mieste.
Odpoveď: Hotové káble možno testovať na odolnosť jednosmerného napätia a izolačný odpor podľa príslušných požiadaviek na kontrolu. Tieto testy pomáhajú overiť integritu izolácie a elektrický výkon pred odoslaním kábla.
Odpoveď: Kábel má triedu spomaľujúcu horenie triedy C. Jeho konštrukcia je určená na obmedzenie šírenia plameňa pozdĺž kábla, keď je vystavený lokálnemu požiaru, čím podporuje požiarnu bezpečnosť fotovoltaického DC vedenia.
Odpoveď: Flexibilná konštrukcia pomáha káblu vydržať bežné vedenie, ťahanie a menšie stlačenie počas inštalácie. Stále je potrebná správna manipulácia a dodržanie určeného polomeru ohybu, aby sa predišlo mechanickému poškodeniu izolácie alebo plášťa.
Odpoveď: Používa sa hlavne na vedenie jednosmerného prúdu vo fotovoltaických systémoch na výrobu energie, vrátane pozemných elektrární, komerčných a priemyselných striech, rezidenčných fotovoltaických systémov, poľnohospodárskych solárnych projektov a rybárskych solárnych zariadení.
Odpoveď: Izolácia používa polyolefín zosieťovaný žiarením a prešla testovaním starnutia UV žiarením. Konštrukcia materiálu poskytuje odolnosť voči ultrafialovému žiareniu a pomáha udržiavať fyzikálne vlastnosti kábla počas dlhšej vonkajšej prevádzky.
