Kovový tienený gumený kábel na strihanie uhlia

Model produktu: MCPT, MCPTJ.

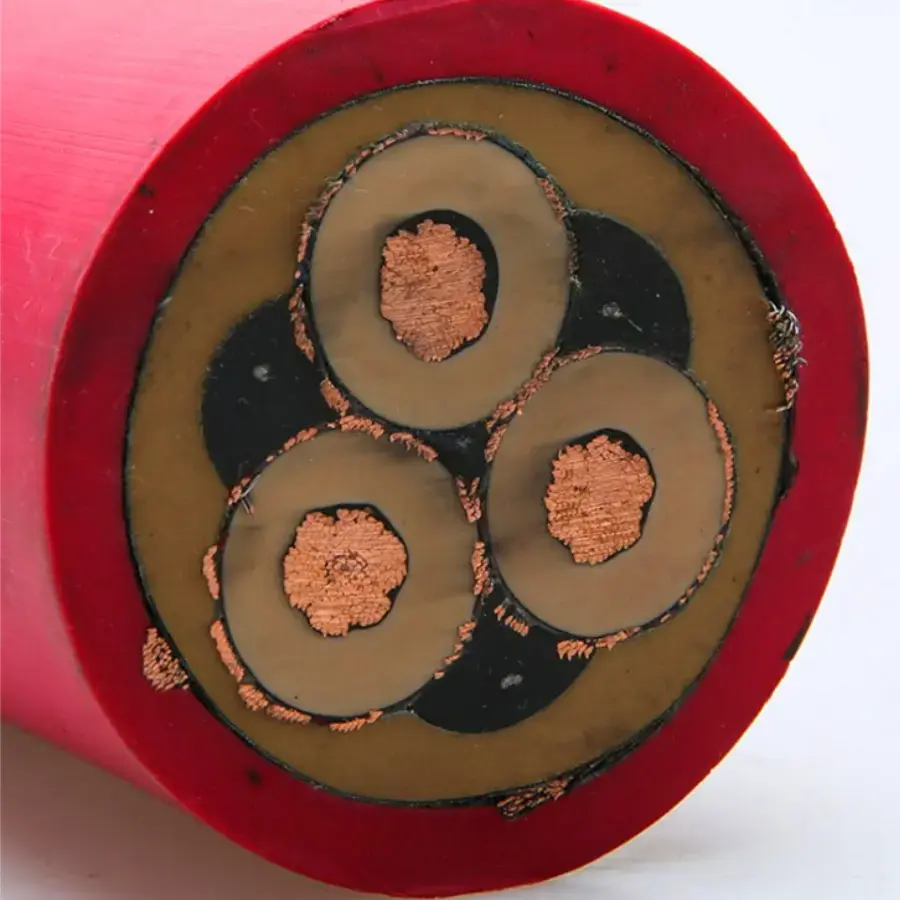

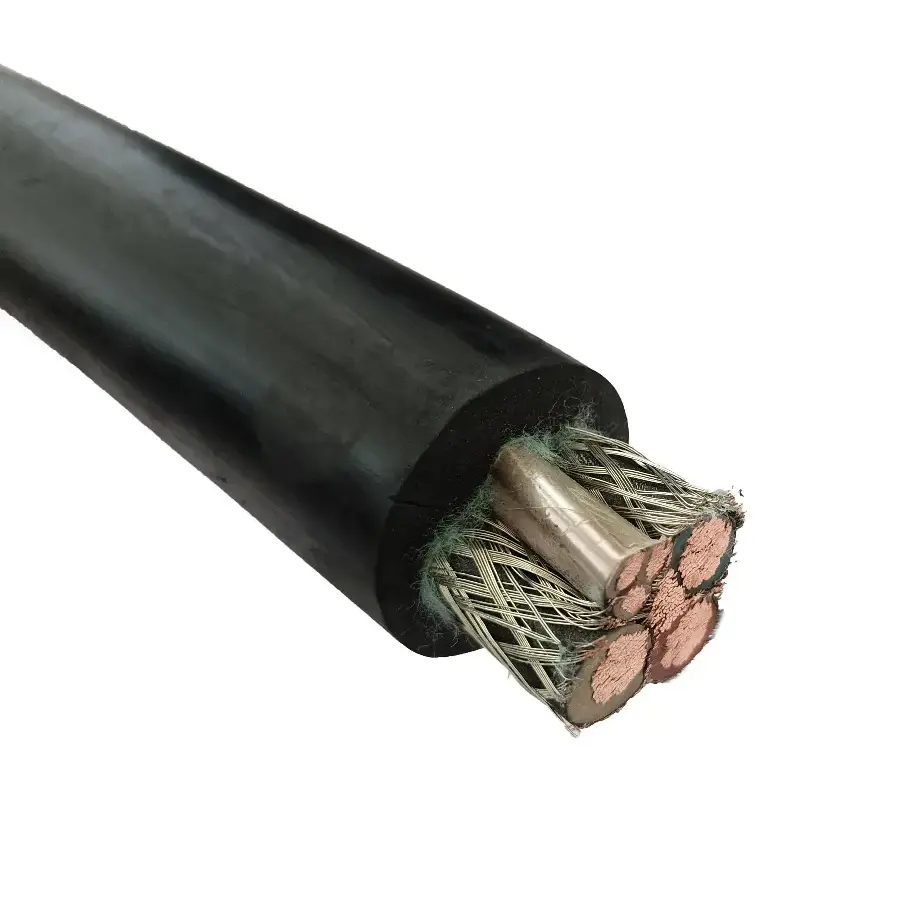

Kovový tienený gumený kábel na strihanie uhlia je flexibilný banský kábel s gumeným plášťom pre kombajny na uhlie. Dodávané informácie o produkte odkazujú na MT/T 818.4-2009 a zahŕňajú napájanie a prenos riadiacich signálov v aplikáciách podzemnej ťažby uhlia. Jeho konštrukcia kombinuje viacpramenný pocínovaný medený vodič bez obsahu kyslíka, špeciálnu gumenú izoláciu, tienenie opletené medeným drôtom a vonkajší plášť z vysokopevnostnej gumy pre pracovné podmienky zahŕňajúce opakovaný pohyb, ťahanie a ohýbanie.

Špecifikácia produktu, rozmery a tabuľka technických parametrov

Aplikačné scenáre

1. Plne mechanizované ťažobné steny vo veľkých a stredne veľkých podzemných uhoľných baniach

Kovový tienený gumový kábel na nožnice na uhlie možno použiť na napájacie a riadiace spojenia spojené s nožnicami na uhlie a inými mobilnými banskými zariadeniami. Jeho flexibilný vodič a pogumovaná konštrukcia sú určené pre inštalácie, kde sa kábel počas prevádzky zariadenia opakovane pohybuje.

2. Uhoľné bane s vysokým obsahom plynu a výbuchom

Podzemné bane so špecifickými požiadavkami na kontrolu plynu alebo výbuchu potrebujú káblové konštrukcie, ktoré zodpovedajú platným banským bezpečnostným predpisom. Výber kábla by mal brať do úvahy klasifikáciu bane, napätie zariadenia, požiadavky na spomaľovanie horenia a certifikáty alebo skúšobné dokumenty požadované na schválenie projektu.

3. Mobilné spojenia medzi podzemnými rozvodňami a kombajnmi na uhlie

Spojenie medzi mobilnými rozvodňami a kombajnmi na uhlie môže zahŕňať relatívne dlhé káblové trasy spolu s opakovaným ťahaním, ohýbaním a krútením. Konštrukcia flexibilného vodiča je určená pre tento typ usporiadania mobilného napájania, pričom inštalácia by mala zostať v špecifikovaných mechanických medziach.

4. Vlhké podzemné priestory striekajúcou vodou a mechanickým vplyvom

Striekanie vody, prach a padajúce hlušiny môžu klásť dodatočné mechanické a environmentálne požiadavky na plášť kábla. Špecifikovaný plášť z vysokopevnostnej gumy poskytuje odolnosť voči opotrebovaniu, olejom, nárazom a ťahaniu, vďaka čomu je stav plášťa dôležitým faktorom pri podzemných inštaláciách vystavených týmto podmienkam.

5. Rekonštrukcia uhoľných baní a automatizované banské systémy

Pre banské projekty zahŕňajúce zariadenia s premenlivou frekvenciou, monitorovacie obvody alebo iné elektrické riadiace systémy môže kovová tieniaca vrstva pomôcť znížiť vplyv elektromagnetického rušenia na riadiace a signálne obvody. Usporiadanie tienenia a konfigurácia riadiaceho jadra by mali byť prispôsobené pripojenému zariadeniu a spôsobu uzemnenia.

Praktické priemyselné problémy vyriešené

1. Elektromagnetické rušenie okolo vysokovýkonných banských zariadení

Elektrické zariadenia s vysokým výkonom môžu generovať elektromagnetické rušenie, ktoré ovplyvňuje blízke monitorovacie a riadiace obvody. Kovové tienenie opletené medeným drôtom poskytuje definovanú tieniacu vrstvu, pričom dodaná špecifikácia uvádza mieru pokrytia ≥90 %. Pri hodnotení celkového výkonu tienenia je potrebné vziať do úvahy aj podmienky uzemnenia a inštalácie kábla.

2. Mechanické napätie z opakovaného ťahania a ohýbania

Káble kombajnov sú počas prevádzky zariadenia vystavené pohybu, ktorý môže spôsobiť opakované mechanické namáhanie vodiča, izolácie a plášťa. Viacžilový flexibilný medený vodič a gumená konštrukcia sú určené na prispôsobenie sa tomuto typu pohybu. Skutočný výkon v ohybe by sa mal posudzovať pomocou príslušnej skúšobnej metódy a požiadaviek na inštaláciu, a nie pomocou nepodloženého tvrdenia o pevnom cykle životnosti.

3. Požiadavky na spomaľovanie horenia pre podzemnú ťažbu

Nehorľavý výkon je dôležitou súčasťou výberu káblov v podzemných uhoľných baniach. Dodávané technické údaje sa vzťahujú na MT 386 pre triedu spomaľujúcu horenie. Pre konkrétny banský projekt by mala byť potvrdená požadovaná bezpečnostná certifikácia a skúšobná dokumentácia v porovnaní so skutočným modelom kábla a aplikáciou.

4. Ochrana plášťa v mokrých a mechanicky náročných podmienkach

Striekanie vody, prach, nárazy hlušiny a opakované ťahanie môžu prispieť k opotrebovaniu plášťa počas prevádzky v podzemí. Špecifikovaný vonkajší plášť je opísaný ako odolný proti opotrebeniu, oleju, nárazu a ťahu a poskytuje ochranu káblovej konštrukcii za zodpovedajúcich pracovných podmienok.

5. Požiadavky na kontrolu a monitorovanie

Niektoré konfigurácie káblov kombinujú napájacie jadrá s riadiacimi jadrami, aby vyhovovali elektrickým a monitorovacím požiadavkám banských zariadení. Ak sa vyžadujú funkcie monitorovania alebo ochrany, skutočné usporiadanie jadra a spôsob pripojenia by mali byť potvrdené výrobcom zariadenia alebo projektantom elektrického systému.

6. Overovanie technických parametrov a banskej dokumentácie

Ťažobné projekty môžu vyžadovať overenie káblových noriem, elektrických parametrov, nehorľavosti a dokumentácie súvisiacej s bezpečnosťou. Špecifikácie produktu, protokoly o skúškach a príslušné certifikáty by mali zodpovedať skutočnému modelu, menovitému napätiu a konfigurácii káblov dodaných pre daný projekt.

Komplexné výhody produktu

1. Vysledovateľné informácie o produkte a kontrole

Qiancheng môže poskytnúť identifikáciu produktu a príslušnú výrobnú alebo kontrolnú dokumentáciu podľa požiadaviek projektu. Pri banských projektoch, ktoré podliehajú formálnej kontrole alebo akceptácii, by sa mala dokumentácia porovnať so skutočným modelom kábla, špecifikáciou a výrobnou šaržou.

2. Riadená konštrukcia kábla

Vodič, gumová izolácia, kovové tienenie a vonkajší plášť prispievajú k elektrickým a mechanickým charakteristikám kábla. Udržiavanie kontroly nad týmito výrobnými fázami pomáha udržiavať hotový kábel v súlade so špecifikovanou konštrukciou. Položky elektrickej a mechanickej kontroly môžu byť usporiadané podľa príslušných požiadaviek na produkt.

3. Konštrukcia prispôsobená mobilným banským zariadeniam

Kombinácia viacvláknového medeného vodiča, gumovej izolácie, opleteného kovového tienenia a plášťa z vysokopevnostnej gumy rieši niekoľko požiadaviek spojených s mobilnými zariadeniami na ťažbu uhlia. Medzi ne patrí opakovaný pohyb, mechanický kontakt, elektrické tienenie a vystavenie sa životnému prostrediu v podzemí.

4. Špecifikácie viacerých napätí a vodičov

Dodávaný sortiment zahŕňa prierezy vodičov od 25 mm² do 150 mm² a menovité napätia 0,66/1,14 kV a 1,9/3,3 kV. Konfigurácie napájacieho a riadiaceho jadra je možné zvoliť podľa pripojenia zariadenia a modelu kábla. Cenovú ponuku a podrobnosti o výrobe je možné potvrdiť z požadovaného napätia, veľkosti vodiča, štruktúry jadra, dĺžky a podmienok inštalácie.

5. Technická dokumentácia pre banské projekty

V závislosti od požiadaviek projektu môžu technické dokumenty zahŕňať špecifikácie produktu, záznamy o kontrole, správy o skúškach a platné certifikáty banskej bezpečnosti. V prípade exportných objednávok alebo formálneho prijatia baní by mal byť požadovaný zoznam dokumentov potvrdený pred výrobou, aby dodané dokumenty zodpovedali konečnej špecifikácii kábla.

Otázky a odpovede

1. Akým štandardom vyhovuje váš kovový tienený gumený kábel na strihanie uhlia?

Dodávané informácie o produkte odkazujú na MT/T 818.4-2009 pre modely MCPT a MCPTJ. Príslušná norma, certifikácia a skúšobná dokumentácia by mali byť potvrdené podľa požadovaného napätia a konfigurácie káblov.

2. Aké veľkosti vodičov a hodnoty napätia sú k dispozícii?

Dodávaná špecifikácia pokrýva prierezy vodičov od 25 mm² do 150 mm² a menovité napätia 0,66/1,14 kV a 1,9/3,3 kV. Kombinácie výkonového a riadiaceho jadra je možné zvoliť podľa požiadaviek na zariadenie a obvod.

3. Kde sa zvyčajne používa tento banský kábel?

Je určený pre podzemné zariadenia na ťažbu uhlia a súvisiace energetické alebo riadiace spojenia, najmä inštalácie zahŕňajúce opakované ťahanie, ohýbanie, krútenie, vlhkosť, prach a mechanické nárazy.

4. Aká je funkcia kovovej tieniacej vrstvy?

Tienenie opletené medeným drôtom poskytuje elektromagnetické tienenie okolo jadier kábla. Dodávaná technická špecifikácia uvádza pokrytie tienenia ≥90 %. Správne uzemnenie a inštalácia sú tiež dôležité pre účinnosť systému tienenia.

5. Ako by sa mal kábel hodnotiť z hľadiska opakovaného ohýbania?

Viacžilový medený vodič a gumená konštrukcia sú určené pre flexibilné mobilné aplikácie. Polomer ohybu, frekvencia pohybu, spôsob ťahania a podmienky inštalácie by sa mali kontrolovať v porovnaní s príslušnými špecifikáciami produktu a požiadavkami na skúšky.

6. Môžu byť poskytnuté technické dokumenty pre banské projekty?

Technické špecifikácie, inšpekčné záznamy a príslušné dokumenty o certifikácii alebo testoch možno prediskutovať podľa požiadaviek projektu. V prípade exportných objednávok alebo formálneho prijatia mín by mala byť požadovaná dokumentácia potvrdená pred zadaním objednávky.
