Ťažobný flexibilný tienený gumený kábel

Modely: MYP, MYPT.

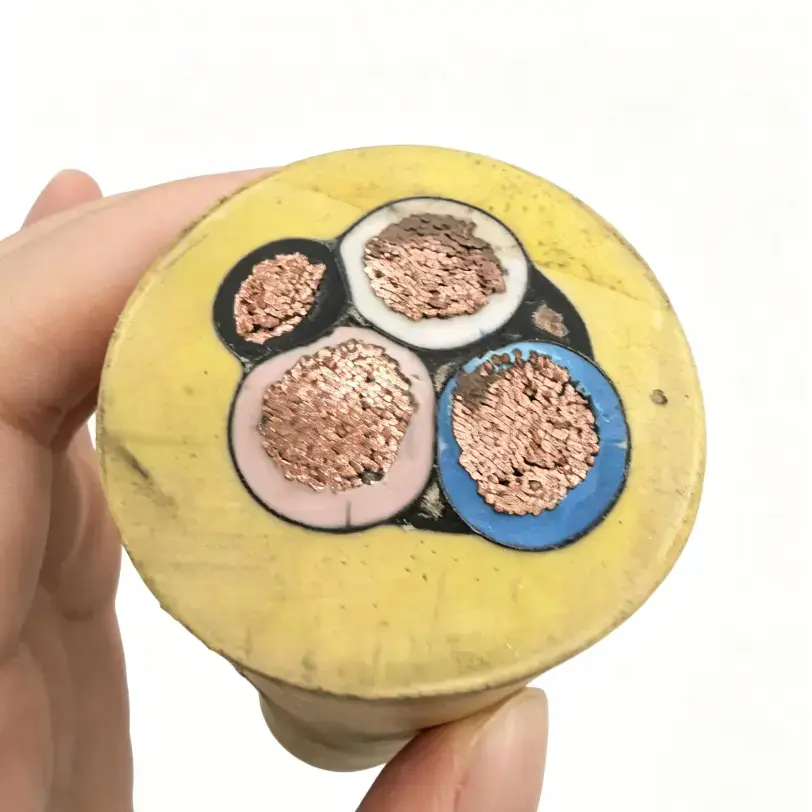

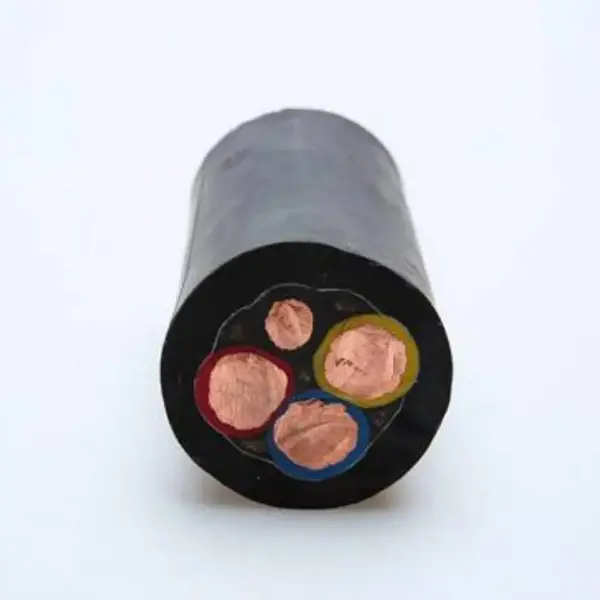

Ťažobný flexibilný tienený gumený kábel je flexibilný kábel s gumovým plášťom pre mobilné elektrické zariadenia používané v podzemnej ťažbe. Dodávaná špecifikácia produktu sa vzťahuje na MT/T 818.7-2009 a kombinuje viacvláknový medený vodič, špeciálnu gumenú izoláciu, tienenie opletené medeným drôtom a plášť z vysokopevnostnej gumy. Konštrukcia je určená pre aplikácie zahŕňajúce opakované ohýbanie, ťahanie, krútenie a vystavenie prachu, vlhkosti a mechanickému kontaktu.

Tabuľka špecifikácií produktu a technických parametrov

Kľúčové konštrukčné vlastnosti

1. Flexibilný medený vodič

Kábel používa viacvláknový vysoko čistý bezkyslíkatý medený vodič. V porovnaní s tuhou konštrukciou vodiča je lankové usporiadanie vhodnejšie pre mobilné inštalácie, kde sa kábel počas prevádzky zariadenia opakovane ohýba, posúva alebo krúti.

2. Gumená izolácia a ochranný plášť

Pre izolačnú vrstvu je špecifikovaná špeciálna guma, zatiaľ čo vonkajší plášť je opísaný ako odolný voči opotrebovaniu, oleju, ťahu a nárazu. Tieto materiálové charakteristiky sú dôležité pre podzemné trasy, kde môže prísť kábel do kontaktu so zariadením, uhoľným prachom, vlhkosťou alebo hydraulickým olejom.

3. Copper-Wire Braided Shield

Dodávaná špecifikácia uvádza tienenie opletené medeným drôtom s krytím tienenia minimálne 85 %. Kovové tienenie môže znížiť elektromagnetickú väzbu medzi káblom a blízkym elektrickým zariadením, hoci skutočný účinok tienenia závisí aj od inštalácie kábla, ukončenia tienenia a uzemnenia.

4. Kombinované výkonové a riadiace jadrá

Konštrukcia môže zahŕňať napájacie a riadiace jadrá v rámci tej istej káblovej zostavy. Toto usporiadanie je užitočné tam, kde mobilné ťažobné zariadenia vyžadujú elektrickú energiu a súvisiace ovládacie pripojenia v závislosti od konfigurácie obvodu zariadenia.

Podmienky aplikácie

Ťažný flexibilný tienený gumený kábel je určený pre podzemné mobilné zariadenia, kde je elektrické zaťaženie kombinované s opakovaným mechanickým pohybom. Presný model by sa mal vybrať podľa menovitého napätia, prierezu vodiča, usporiadania žíl, dĺžky kábla, vzoru pohybu a podmienok prostredia.

1. Plne mechanizované banské zariadenia

Flexibilnú konštrukciu je možné použiť pre mobilné zariadenia pracujúce pozdĺž mechanizovaných ťažobných porubov, kde pohyb kábla a opakované ohýbanie patrí k bežnej prevádzke. Veľkosť vodiča a konfigurácia jadra by mala zodpovedať elektrickým požiadavkám zariadenia.

2. Podzemné vybavenie vozovky

Mobilné zariadenia pracujúce v podzemných cestách môžu vyžadovať kábel s odolnosťou voči ťahaniu, nárazu a oderu. Pri určovaní vhodnej konštrukcie kábla by sa mal zvážiť typ zariadenia, inštalačná trasa a dostupný voľný priestor.

3. Oblasti s elektromagnetickým rušením

Ak sú v blízkosti riadiacich alebo monitorovacích obvodov inštalované vysokovýkonné motory, frekvenčné meniče alebo iné elektrické zariadenia, kovová tieniaca vrstva môže pomôcť obmedziť elektromagnetickú väzbu. Správne pripojenie tienenia a uzemnenie zostávajú dôležitou súčasťou celkovej inštalácie.

4. Vlhké a prašné podzemné podmienky

Gumová izolácia a vonkajší plášť poskytujú konštrukciu určenú do náročných podzemných prostredí. Skutočná vhodnosť pre životné prostredie by sa mala kontrolovať vzhľadom na vystavenie vode, teplote, kontaktu s olejom, mechanickému zaťaženiu a špecifickým požiadavkám bane.

Technické body pre výber kábla

1. Menovité napätie a prierez vodiča

Dodávaná špecifikácia uvádza menovité napätie 0,66/1,14 kV a prierezy vodičov od 10 mm² do 150 mm². Pri výbere by sa malo brať do úvahy zaťaženie zariadenia, prípustný pokles napätia, dĺžka kábla a predpokladané podmienky inštalácie, a nie samotná veľkosť vodiča.

2. Mechanický pohyb

V prípade mobilných banských zariadení môže dôjsť k opakovanému ohýbaniu, krúteniu a ťahaniu kábla. Vinutie vodiča, izolácia, plášť a inštalačný polomer by sa preto mali posudzovať spoločne pri hodnotení kábla pre konkrétne usporiadanie zariadenia.

3. Požiadavky na tienenie

Dodávaný produkt používa tienenie opletené medeným drôtom s uvedeným pokrytím ≥85 %. Ak je kábel inštalovaný v blízkosti pohonov s premenlivou frekvenciou alebo vysokovýkonných motorov, je potrebné skontrolovať požadované usporiadanie tienenia podľa požiadaviek výrobcu zariadenia a elektrického návrhu bane.

4. Požiadavky na spomaľovač horenia

V dodaných technických údajoch je uvedené splnenie požiadaviek MT 386 na nehorľavosť banských prác a samozhášavosť po odstránení plameňa. Ak si projekt vyžaduje špecifickú certifikáciu banskej bezpečnosti alebo dodatočnú skúšobnú dokumentáciu, tieto požiadavky by sa mali potvrdiť pre presný model kábla pred obstarávaním.

Kontrola kvality a technická dokumentácia

Pri obstarávaní banských káblov by sa technické overenie malo týkať modelu, menovitého napätia, prierezu vodičov, usporiadania žíl, konštrukcie tienenia, elektrického odporu a príslušných testovacích požiadaviek. Tieto podrobnosti poskytujú jasnejší základ pre výber a prijatie produktu ako všeobecné popisy výkonu.

Qiancheng môže poskytnúť špecifikácie produktu a podpornú technickú dokumentáciu podľa vybraného modelu kábla a požiadaviek projektu. Ak sa vyžaduje certifikácia, protokoly o skúškach alebo iné záznamy o kontrole, príslušné dokumenty by sa mali potvrdiť počas fázy cenovej ponuky a kontroly objednávky.

Čo je potrebné pred objednávkou potvrdiť?

1. Vybavenie a aplikácia

Uveďte typ zariadenia, prevádzkové prostredie a to, či sa kábel bude používať na pevnú alebo mobilnú prevádzku. To pomáha určiť, či flexibilná konštrukcia a usporiadanie tienenia zodpovedajú skutočnej inštalácii.

2. Elektrické požiadavky

Potvrďte menovité napätie, prierez vodiča, počet napájacích jadier, požiadavky na riadiace jadro a dĺžku kábla. Pri dlhších kábloch treba zvážiť aj pokles napätia a odpor vodiča.

3. Mechanické podmienky

Informácie o frekvencii ťahania, smere ohybu, minimálnom inštalačnom polomere, kontakte so strojmi a možnom náraze môžu pomôcť určiť vhodnú konštrukciu kábla.

4. Požiadavky na dokumentáciu

Pred výrobou alebo odoslaním potvrďte príslušné banské normy, požiadavky na certifikáciu, záznamy o kontrole a iné technické dokumenty požadované baňou, výrobcom zariadenia alebo špecifikáciou projektu.

FAQ

Q1: Aké špecifikácie sú k dispozícii?

Odpoveď: Dodávaná špecifikácia uvádza modely MYP a MYPT s menovitým napätím 0,66/1,14 kV a prierezmi vodičov od 10 mm² do 150 mm². Požadované usporiadanie jadra by sa malo potvrdiť podľa zariadenia a návrhu obvodu.

Q2: Aká je funkcia tieniacej vrstvy?

Odpoveď: Kábel používa tienenie opletené medeným drôtom s uvedeným krytím tienenia ≥85 %. Štít môže pomôcť znížiť elektromagnetickú väzbu z blízkych elektrických zariadení. Jeho skutočná účinnosť závisí od kompletnej inštalácie vrátane ukončenia štítu a uzemnenia.

Q3: Môže byť kábel použitý pre mobilné podzemné zariadenia?

Odpoveď: Flexibilný vodič a gumená konštrukcia sú určené pre mobilné aplikácie zahŕňajúce opakované ohýbanie, krútenie a ťahanie. Konečný výber by mal brať do úvahy pohyb zariadenia, vedenie káblov, napätie, veľkosť vodiča a podmienky prostredia.

Q4: Na aké normy sa odkazuje pre tento kábel?

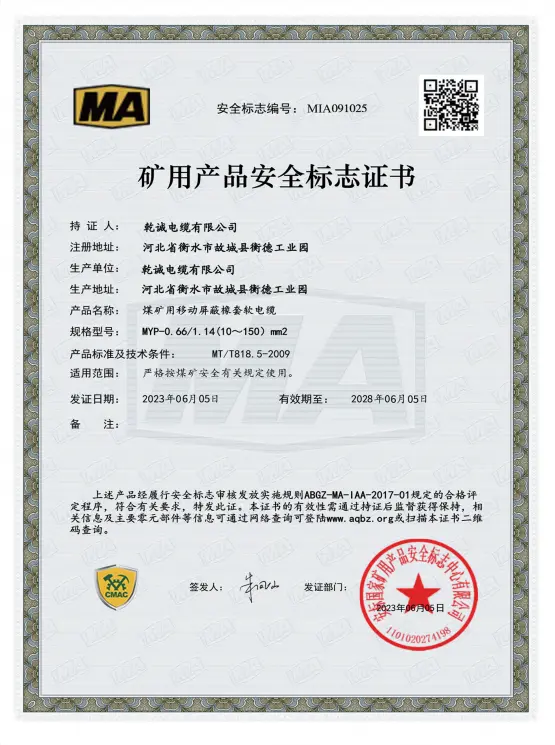

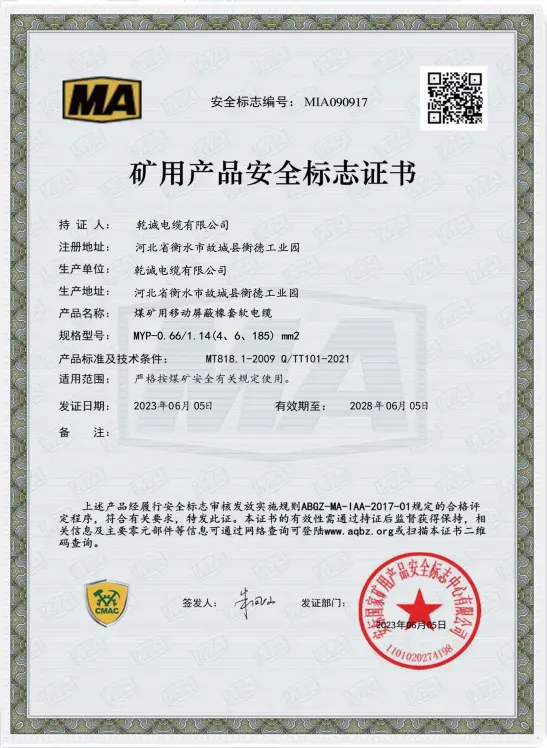

Odpoveď: Informácie o produkte odkazujú na MT/T 818.7-2009 pre špecifikáciu banských káblov a MT 386 pre požiadavky na nehorľavosť v baniach. Príslušná norma a certifikačné dokumenty by mali byť potvrdené podľa presného modelu a požiadaviek projektu.

Q5: Aké informácie sú potrebné pre cenovú ponuku?

Odpoveď: Hlavné informácie zahŕňajú model kábla, menovité napätie, prierez vodiča, konfiguráciu jadra, požadovanú dĺžku, množstvo, aplikačné vybavenie a podmienky inštalácie. Mali by sa poskytnúť aj všetky požiadavky na certifikáciu alebo dokument o inšpekcii pre konkrétny projekt.

Q6: Môžu byť s káblom poskytnuté technické dokumenty?

Odpoveď: Technické špecifikácie a príslušné podporné dokumenty môžu byť poskytnuté podľa vybraného modelu a požiadaviek projektu. Pre banské projekty by mali byť požadované certifikáty a skúšobné záznamy potvrdené pred dokončením objednávky.
