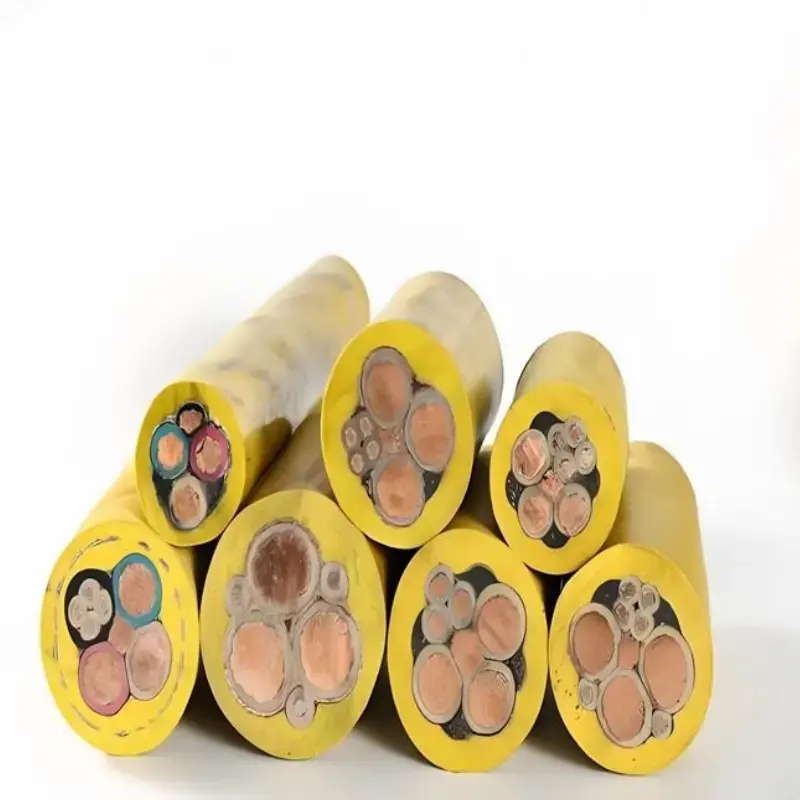

Tienený gumený kábel na strihanie uhlia

Modely: MC-0,38/0,66, MCP-0,38/0,66, MCP-0,66/1,14, MCP-1,9/3,3 atď.

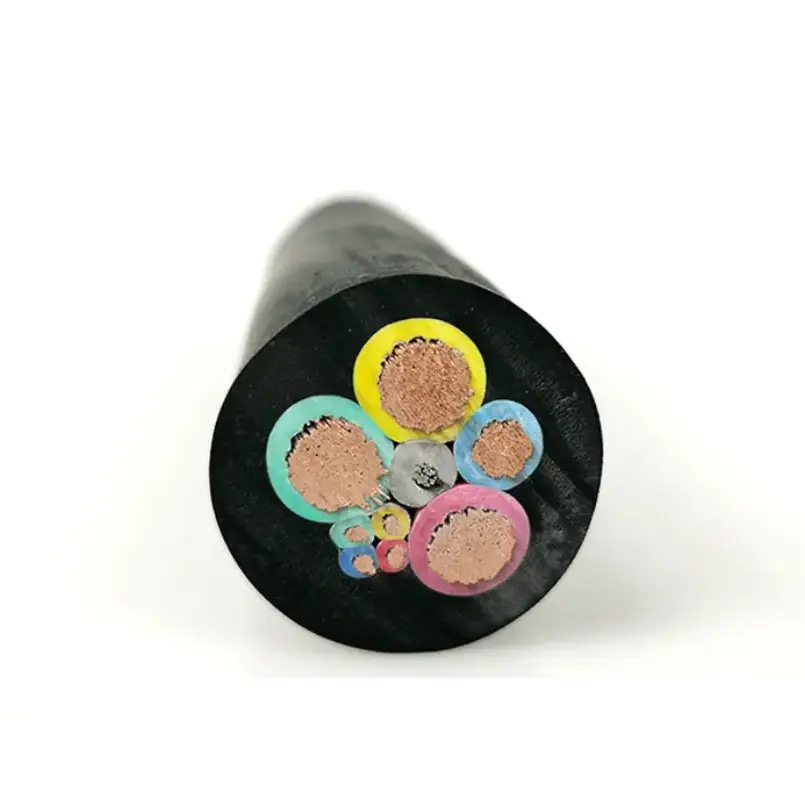

Gumový kábel tieneného strihača uhlia sa používa na mobilné napájanie a riadiace spojenia na zariadeniach na ťažbu uhlia, ako sú kombajny na uhlie. Jeho konštrukcia kombinuje viacvláknový bezkyslíkatý medený vodič, špeciálnu gumovú izoláciu, kovové tienenie a vysoko pevný gumový plášť. Dodávané špecifikácie pokrývajú niekoľko úrovní napätia a prierezov vodičov pre aplikácie, kde je kábel vystavený opakovanému pohybu, ohýbaniu, ťahaniu a mechanickému kontaktu.

Tabuľka špecifikácií produktu a technických parametrov

Typické aplikačné podmienky

Tento typ kábla je určený pre podzemné mobilné banské zariadenia, kde môže byť napájací kábel vystavený trvalému pohybu a mechanickému namáhaniu. Skutočná špecifikácia by sa mala zvoliť podľa napätia zariadenia, potreby prúdu, prierezu vodiča, konfigurácie jadra a podmienok inštalácie.

1. Plne mechanizované uhlie na ťažbu

Nožnice na uhlie a iné mobilné zariadenia vyžadujú káblové konštrukcie, ktoré dokážu zvládnuť opakovaný pohyb pozdĺž pracovnej plochy. Flexibilný vodič a gumený plášť sú vhodné pre podmienky vedenia káblov, ktoré zahŕňajú ohýbanie, ťahanie a kontakt s okolitým zariadením.

2. Mobilné podzemné elektrické zariadenia

Kábel možno tiež zvážiť pre napájacie a riadiace pripojenia na iných mobilných banských zariadeniach, ak jeho menovité napätie, usporiadanie jadra a mechanické požiadavky zodpovedajú inštalácii. Pred špecifikáciou je potrebné potvrdiť typ zariadenia a konfiguráciu pripojenia.

3. Oblasti s elektromagnetickým rušením

Kovová tieniaca vrstva poskytuje vodivú bariéru okolo káblových jadier a môže pomôcť znížiť vplyv elektromagnetického rušenia na riadiace a signálne obvody. Požiadavky na tienenie by sa mali posúdiť spolu s návrhom zariadenia a usporiadaním uzemnenia.

4. Mokré, prašné a mechanicky náročné banské oblasti

Gumová izolácia a vonkajší plášť sú určené do podzemného prostredia, kde môže dochádzať k vlhkosti, prachu, ťahaniu a mechanickému kontaktu. Výber kábla by mal stále brať do úvahy skutočné vystavenie vode, spôsob inštalácie, teplotu a mechanické zaťaženie na mieste.

Kľúčové technické hľadiská

Na výber kábla uhoľnej bane samotné elektrické parametre nestačia. Konštrukcia kábla, pohyb inštalácie, požiadavky na tienenie a podmienky prostredia by sa mali pred objednaním skontrolovať v porovnaní s usporiadaním zariadenia a bane.

1. Elektrický výkon a veľkosť vodiča

Dostupný rozsah napätia zahŕňa 0,38/0,66 kV, 0,66/1,14 kV a 1,9/3,3 kV s prierezmi vodičov od 16 mm² do 120 mm² v dodanej špecifikácii. Vhodná veľkosť závisí od zaťaženia zariadenia, prípustného poklesu napätia, dĺžky kábla a podmienok inštalácie.

2. Flexibilná konštrukcia pre mobilné zariadenia

Opakovaný pohyb kladie na mobilný banský kábel iné mechanické nároky ako na kábel s pevnou montážou. Viacžilový medený vodič a gumová konštrukcia sú určené pre aplikácie zahŕňajúce opakované ohýbanie a krútenie.

3. Tienenie pre riadiace a signálne obvody

Kábel obsahuje kompozitné kovové tienenie s použitím medeného drôteného opletenia a vlákna. Pri inštaláciách prenášajúcich riadiace signály v blízkosti vysokovýkonných elektrických zariadení by usporiadanie tienenia malo byť v súlade s požiadavkami na uzemnenie zariadenia a riadiaci systém.

4. Ochrana plášťa

Vonkajší gumený plášť je špecifikovaný ako odolný proti opotrebovaniu, oleju, ťahu a nárazu. Tieto vlastnosti sú dôležité tam, kde je kábel vedený v blízkosti mobilných strojov alebo vystavený opakovanému mechanickému kontaktu.

5. Výkon spomaľujúci horenie

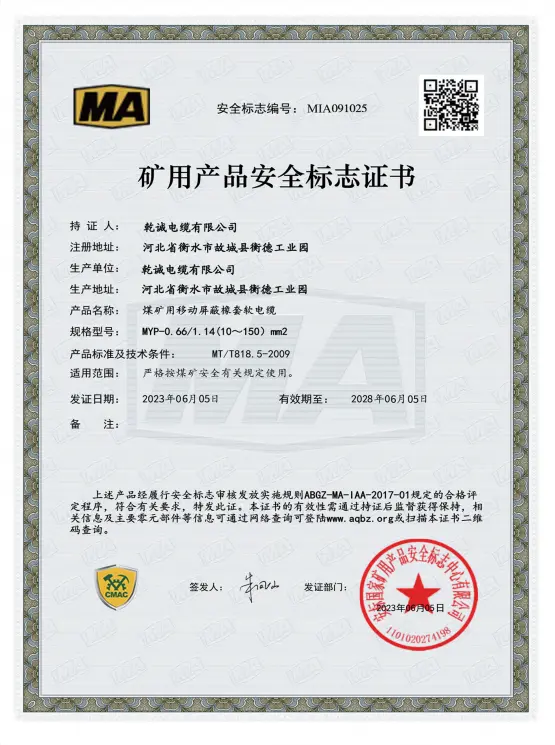

Dodávaná špecifikácia uvádza splnenie požiadaviek MT 386 na nehorľavosť banských prác vrátane samozhášania po odstránení plameňa. Projektová dokumentácia a príslušná špecifikácia kábla by sa mali skontrolovať, keď baňa vyžaduje špecifické osvedčenie alebo záznamy o skúškach.

Kvalita a dokumentácia

Pri obstarávaní banských káblov by sa technické overenie malo vzťahovať na model produktu, menovité napätie, prierez vodiča, konfiguráciu jadra, požiadavky na elektrické skúšky a príslušné banské normy. Tieto detaily poskytujú praktický základ pre prispôsobenie kábla zariadeniu a inštalačným podmienkam, a nie výber iba podľa menovitého napätia.

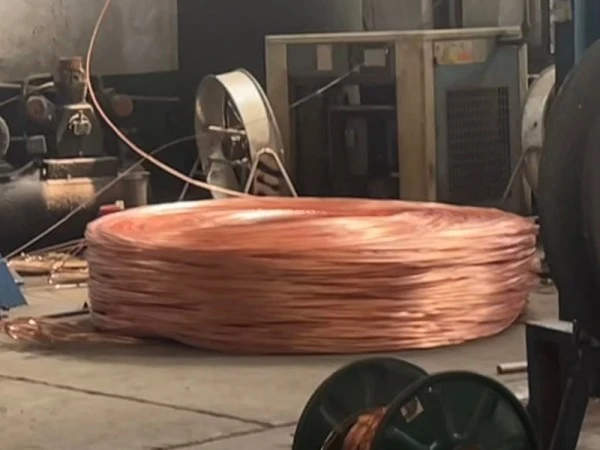

Proces výroby a kontroly káblov spoločnosti Qiancheng možno zdokumentovať podľa príslušnej špecifikácie produktu a požiadaviek projektu. Záznamy o skúškach, technické parametre a ďalšie podporné dokumenty je možné v prípade potreby skontrolovať v rámci procesu obstarávania a akceptácie.

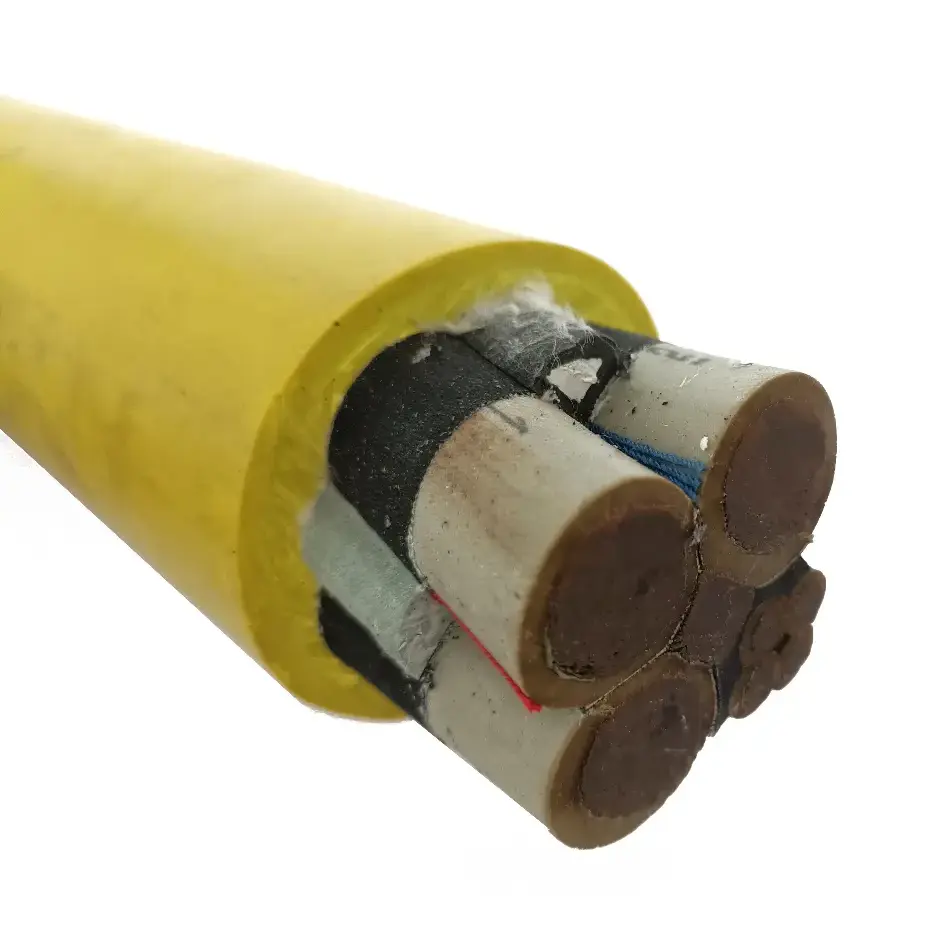

Prečo je stavba dôležitá v aplikáciách ťažby uhlia

1. Konštrukcia flexibilného vodiča

Viacvláknový medený vodič bez obsahu kyslíka je určený na opakované ohýbanie a krútenie počas prevádzky mobilného zariadenia. Veľkosť vodiča je možné zvoliť podľa požadovaného elektrického zaťaženia a špecifikácie kábla.

2. Konfigurácia kombinovaného napájania a riadenia

Dodávaná špecifikácia zahŕňa kompozitné konštrukcie napájacieho a riadiaceho jadra. Táto konfigurácia môže zjednodušiť vedenie káblov tam, kde sú potrebné napájacie aj ovládacie pripojenia, v závislosti od požiadaviek na pripojenie zariadenia.

3. Kovové tienenie

Tieniaca štruktúra je dôležitá pre inštalácie, kde silové káble a riadiace obvody fungujú v rovnakom prostredí mobilného zariadenia. Jeho účinnosť závisí od celkového návrhu systému vrátane ukončenia štítu a uzemnenia.

4. Gumená izolácia a plášť

Na izoláciu aj vonkajšiu ochrannú vrstvu sa používajú gumené materiály. Špecifikovaná konštrukcia poskytuje odolnosť voči vytláčaniu, roztrhnutiu, opotrebovaniu, olejom a nárazom pre náročné mechanické podmienky spojené s mobilnými podzemnými zariadeniami.

FAQ

Q1: Aké napätie a veľkosti vodičov sú k dispozícii?

Odpoveď: Dodávané špecifikácie pokrývajú menovité napätia 0,38/0,66 kV, 0,66/1,14 kV a 1,9/3,3 kV s prierezmi vodičov od 16 mm² do 120 mm². Špecifické základné usporiadania a modely by sa mali potvrdiť podľa zariadenia a aplikácie.

Q2: Aká je tieniaca štruktúra použitá v tomto kábli?

Odpoveď: Kábel používa kompozitné kovové tienenie pozostávajúce z medeného drôtu a vlákna. Je určený na zníženie elektromagnetického rušenia ovplyvňujúceho obvody v kábli, pričom celkový výkon tienenia závisí aj od správnej inštalácie a uzemnenia.

Q3: Kde sa tento typ banského kábla bežne používa?

Odpoveď: Gumový kábel na tienené nožnice na uhlie sa spája hlavne s mobilnými podzemnými banskými zariadeniami a pracovnými plochami na ťažbu uhlia. Môže sa zvážiť pre kombajny na uhlie a iné mobilné zariadenia, ak sú napätie, veľkosť vodiča, konfigurácia jadra a mechanické požiadavky kompatibilné.

Q4: Čo by sa malo potvrdiť pred objednávkou?

Odpoveď: Potvrďte menovité napätie zariadenia, prierez vodiča, počet a typ žíl, dĺžku kábla, požiadavky na tienenie, spôsob inštalácie a podmienky prostredia. Pri banských projektoch by mali byť pred výrobou alebo odoslaním potvrdené aj požadované normy, certifikáty a skúšobná dokumentácia.

Q5: Má kábel spomaľujúci horenie?

Odpoveď: V dodanej technickej špecifikácii sa uvádza, že kábel vyhovuje požiadavkám na nehorľavosť banských prác MT 386 a po odstránení plameňa je samozhášavý. Akákoľvek certifikácia alebo testovacia požiadavka špecifická pre projekt by mala byť potvrdená podľa presného modelu kábla a príslušnej špecifikácie.

Q6: Môže Qiancheng poskytnúť technické dokumenty na obstarávanie projektov?

Odpoveď: Technické parametre a sprievodná dokumentácia môžu byť poskytnuté podľa vybraného modelu a požiadaviek projektu. Pre cenovú ponuku alebo kontrolu špecifikácií je užitočné poskytnúť požadované napätie, veľkosť vodiča, konfiguráciu jadra, množstvo a podmienky aplikácie.
