Medený PVC ovládací kábel

Základný model produktu: KVV

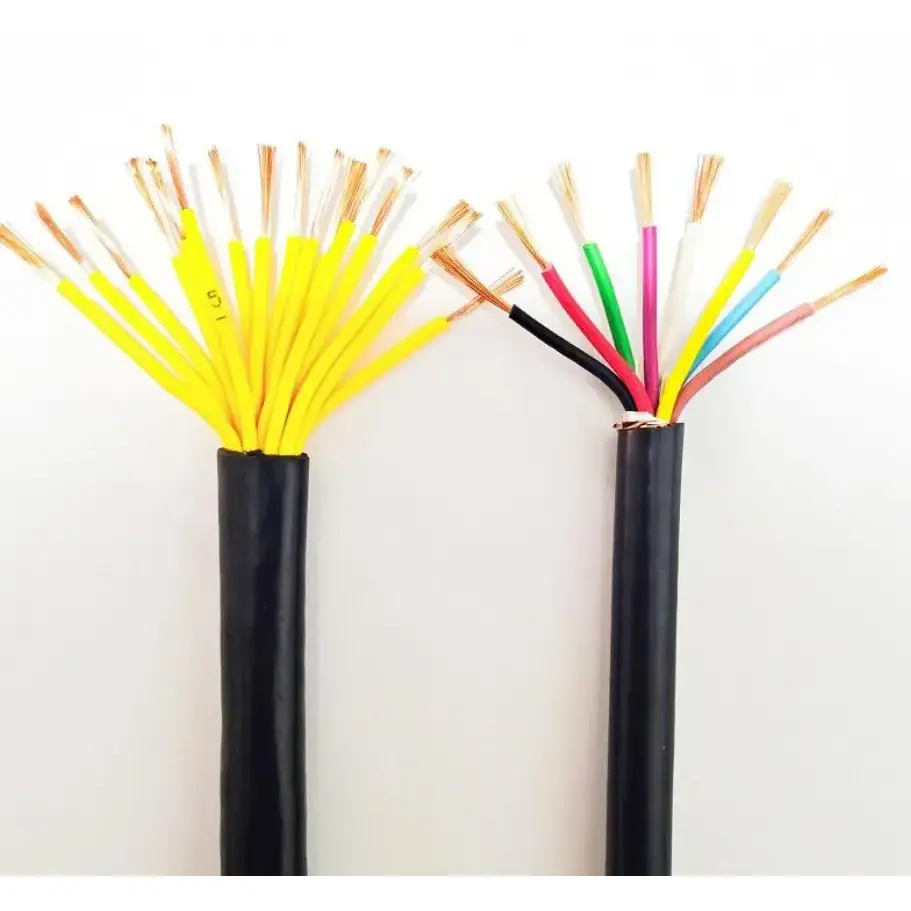

Medený PVC riadiaci kábel kombinuje vysoko čistý bezkyslíkatý medený vodič s PVC izoláciou a ochranným plášťom pre nízkonapäťové riadiace, monitorovacie a pomocné obvody. Konštrukcia KVV je určená pre pevné vedenie, kde je potrebné viesť viacero riadiacich signálov alebo elektrických funkcií cez rovnaký kábel. Veľkosť vodiča, množstvo jadra, tienenie a pancierovanie je možné zvoliť podľa konfigurácie zariadenia a prostredia inštalácie.

Pre priemyselnú automatizáciu, elektrické zariadenia a systémy riadenia budov poskytuje tento kábel praktickú viacžilovú možnosť zapojenia na pripojenie ovládacích skríň, prevádzkových zariadení, motorov, snímačov a iných pomocných obvodov. Príslušná špecifikácia by mala byť potvrdená na základe napätia obvodu, prierezu vodiča, počtu žíl, spôsobu kladenia a podmienok prostredia, a nie zo samotného počtu žíl.

Špecifikácia produktu Tabuľka rozmerov a technických parametrov

Konštrukcia a elektrické vlastnosti

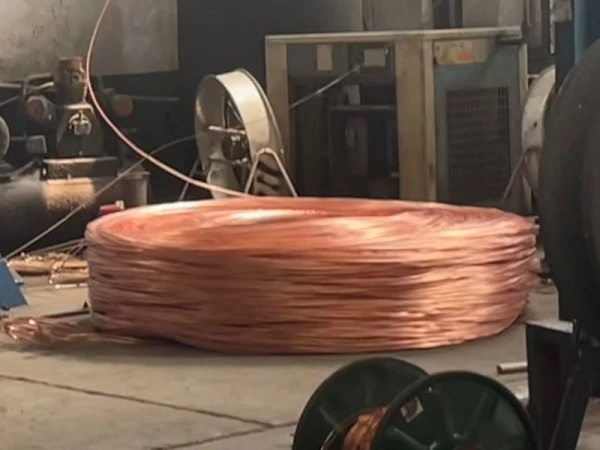

Medený vodič pre riadiace a pomocné obvody

Vodič je špecifikovaný ako vysoko čistá bezkyslíkatá meď s možnosťou prierezu od 0,5 do 10 mm². Pri riadiacich aplikáciách by mala veľkosť vodiča zodpovedať pripojenej záťaži, riadiacemu napätiu, prípustnému poklesu napätia a inštalačnej vzdialenosti. Dostupný rozsah jadier od 2 do 61 jadier tiež umožňuje, aby jeden kábel vyhovoval viacerým riadiacim alebo monitorovacím obvodom.

PVC izolácia a plášť

PVC poskytuje primárnu elektrickú izoláciu a vonkajšiu ochranu pre štandardnú konštrukciu KVV. Uvedená maximálna dlhodobá prevádzková teplota je 70 ℃, pričom tabuľka uvádza teplotu okolia pri pokládke minimálne 0 ℃. Inštalačné podmienky mimo týchto limitov vyžadujú skôr potvrdenie príslušnej konštrukcie kábla a triedy materiálu, než len zmenu spôsobu inštalácie.

Možnosti tienenia a panciera

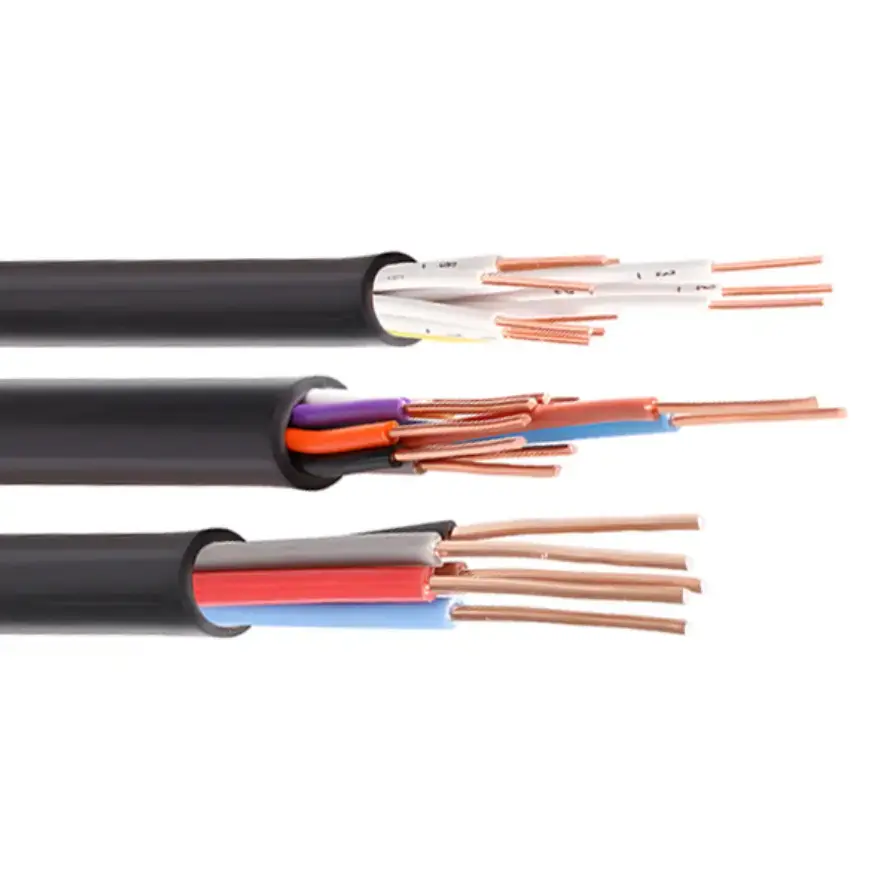

Riadiace obvody inštalované v blízkosti zariadení s premenlivou frekvenciou, motorov alebo iných elektrických zdrojov môžu vyžadovať dodatočné tienenie. Konfigurácie KVVP a KVVRP môžu používať opletené tienenie so špecifikovanou mierou pokrytia, zatiaľ čo KVVP2 používa ovíjanie medenou páskou. Tam, kde je prioritou mechanická ochrana, konštrukcia KVV22 pridáva pancierovanie dvojitou oceľovou páskou. Tieto konfigurácie by sa mali zvoliť podľa zdroja rušenia, mechanického vystavenia a spôsobu kladenia.

Podmienky inštalácie, ktoré ovplyvňujú výber kábla

Spôsob inštalácie má priamy vzťah s konštrukciou kábla potrebnou pre projekt. Nepancierové káble uvedené v tabuľke špecifikácií majú minimálny polomer ohybu 6-násobok vonkajšieho priemeru kábla, zatiaľ čo pancierové konštrukcie alebo konštrukcie tienené medenou páskou vyžadujú minimálne 12-násobok vonkajšieho priemeru. Dodržiavanie určeného polomeru ohybu pomáha predchádzať nadmernému mechanickému namáhaniu izolácie a konštrukcie kábla počas inštalácie.

Pre priame pochovanie je uvedená minimálna hĺbka 0,7 m, s dodatočnou ochranou proti vonkajšiemu mechanickému poškodeniu. Ak je paralelne inštalovaných niekoľko káblov, mal by sa zachovať dostatočný priestor na odvod tepla. Tieto podrobnosti sú obzvlášť dôležité, keď sa rovnaká špecifikácia ovládacieho kábla používa v rôznych oblastiach inštalácie.

Aplikačné scenáre

Priemyselná automatizácia: Medený PVC riadiaci kábel je možné použiť pre riadiace skrine PLC, zariadenia výrobnej linky, riadiace obvody strojov a pomocné signálne vedenie, kde je potrebné pripojiť viacero nízkonapäťových riadiacich funkcií.

Mechanické a elektrické zariadenia: Používa sa na riadiace a spätnoväzbové obvody spojené s čerpadlami, ventilátormi, kompresormi, obrábacími strojmi, chladiacimi zariadeniami a inými elektrickými strojmi.

Stavebné a komunálne systémy: Používa sa v automatizácii budov, ovládaní výťahov, protipožiarnych zariadeniach, ovládaní pouličného osvetlenia a vodovodných alebo kanalizačných systémoch, kde špecifikácia kábla zodpovedá príslušným požiadavkám na okruh.

Nové energetické zariadenia: Môžu byť použité pre pomocné riadiace a monitorovacie obvody okolo fotovoltaických zariadení, systémov na ukladanie energie a nabíjacej infraštruktúry, keď napätie, teplota a podmienky inštalácie spadajú do príslušných špecifikácií.

Doprava a skladovanie: Aplikuje sa na riadiace obvody pre dopravné systémy, skladové zariadenia a iné elektricky ovládané logistické systémy. Tienené alebo pancierové konštrukcie možno zvážiť tam, kde rušenie alebo mechanické vystavenie vyžaduje dodatočnú ochranu.

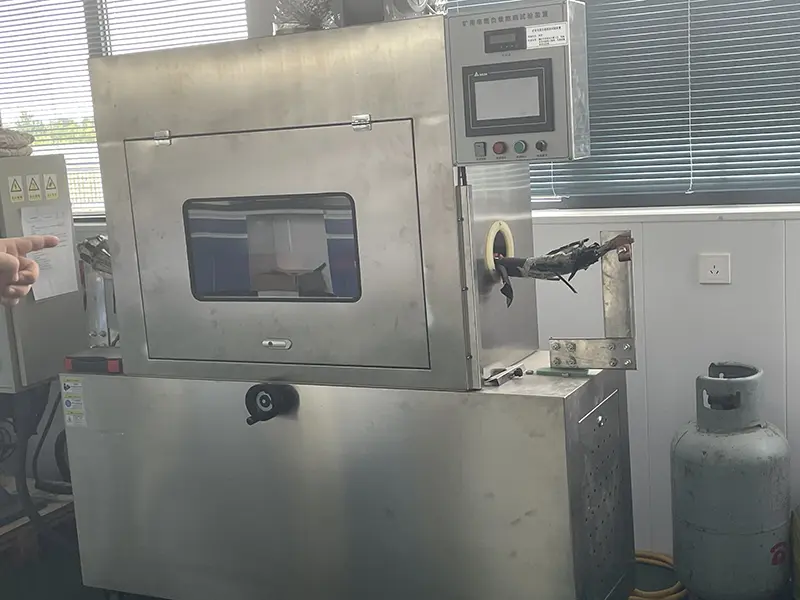

Overenie kvality a špecifikácie

Pri technickom obstarávaní alebo špecifikácii projektu by sa mal medený PVC riadiaci kábel kontrolovať podľa merateľných parametrov, a nie spoliehať sa len na všeobecný popis produktu. Relevantné položky zahŕňajú materiál vodiča, prierez, množstvo jadra, izolačný odpor, odolnosť voči napätiu, polomer ohybu a zvolenú štruktúru tienenia alebo panciera.

Dodávaná špecifikácia identifikuje GB/T 9330-2020 ako referenčný štandard a poskytuje menovité napätie, odpor, izoláciu a požiadavky na inštaláciu. Pri exportných projektoch by sa pred výrobou mala samostatne potvrdiť požadovaná norma IEC, skúšobná dokumentácia a požiadavky na cieľový trh. Ak sa vyžaduje tienená, pancierová alebo ohňovzdorná konštrukcia, presný model by mal byť uvedený aj v špecifikácii nákupu.

Ako vybrať vhodnú špecifikáciu

Začnite s elektrickou funkciou obvodu a zistite, či kábel nesie riadiace, monitorovacie, spätné alebo pomocné signály. Potom potvrďte požadovaný prierez vodiča a počet žíl. Pre projekty s elektrickým rušením zvážte tienenú konštrukciu; pre exponované cesty, kde je dôležitá mechanická ochrana, môže byť vhodnejšia pancierová verzia.

Pre väčšie riadiace systémy môže rezervovanie ďalších jadier poskytnúť kapacitu pre budúce zmeny obvodu. V tabuľke je uvedený návrh 10%-20% náhradného jadra, pričom výber prierezu by sa mal kontrolovať podľa skutočného zaťaženia, dĺžky obvodu, poklesu napätia a podmienok inštalácie. Väčší vodič by sa nemal vyberať len preto, že projekt má väčší počet kontrolných bodov.

FAQ

1. Aký štandard sa používa pre tento kábel?

Špecifikácia uvedená pre produkt odkazuje na GB/T 9330-2020 pre ovládacie káble s plastovou izoláciou. Pri exportných objednávkach by mali byť potvrdené požiadavky IEC a normy cieľového trhu podľa skutočnej aplikácie a konštrukcie kábla.

2. Aké množstvá žíl a veľkosti vodičov sú k dispozícii?

Uvedený rozsah zahŕňa 2 až 61 žíl a prierezy vodičov od 0,5 do 10 mm². Bežné množstvá jadier zahŕňajú 4, 7, 10, 14, 19, 24 a 37 jadier, zatiaľ čo 0,75, 1,0, 1,5 a 2,5 mm² sú uvedené ako bežné prierezy.

3. Je k dispozícii tienená verzia pre aplikácie s elektrickým rušením?

áno. Konštrukcie KVVP a KVVRP je možné špecifikovať s opleteným tienením pri uvedenej miere krytia minimálne 80 %. KVVP2 používa ovíjanie medenou páskou. Vhodná štruktúra tienenia závisí od zdroja rušenia a prostredia inštalácie.

4. Aké sú požiadavky na prevádzkovú a pokládkovú teplotu?

Dodávané technické údaje uvádzajú maximálnu dlhodobo prípustnú prevádzkovú teplotu 70 ℃ a bežnú teplotu okolia pri pokládke minimálne 0 ℃. Ak sa vyžaduje inštalácia pod 0 °C, predhrievanie kábla je uvedené v tabuľke. Špeciálne nízkoteplotné konštrukcie by mali byť potvrdené samostatne pre chladnejšie prostredie.

5. Dá sa kábel použiť na priame zakopanie?

Dodávaná špecifikácia uvádza minimálnu priamo zasypanú hĺbku pokládky 0,7 m a požaduje ochranu pred vonkajším mechanickým poškodením. Pred priamym zakopaním je potrebné skontrolovať skutočnú konštrukciu kábla z hľadiska pôdnych podmienok, mechanického vystavenia, vlhkosti a požiadaviek na inštaláciu projektu.

6. Aké informácie je potrebné poskytnúť pri žiadosti o cenovú ponuku?

Pre presnú kontrolu špecifikácií uveďte požadované množstvo žíl, prierez vodiča, menovité napätie, dĺžku kábla, spôsob kladenia a prostredie inštalácie. Ak sa vyžaduje tienenie, ovíjanie medenou páskou, pancierovanie oceľovou páskou alebo ohňovzdorná konštrukcia, zahrňte zodpovedajúcu požiadavku, aby sa model kábla a technická dokumentácia mohli správne zhodovať.
