XLPE ohňovzdorný medený ovládací kábel

Modely produktov: N(NH)-KYJV, N(NH)-KYJY, N(NH)-KYJVP, N(NH)-KYJYP, N(NH)-KYJV22, N(NH)-KYJY23 atď.

V protipožiarnych a núdzových riadiacich systémoch musí ovládací kábel pokračovať v prenose elektrických signálov, keď je vystavený abnormálnemu teplu alebo ohňu. Ohňovzdorný medený riadiaci kábel XLPE je určený pre tieto nízkonapäťové obvody, pokrývajúci konfigurácie pre vnútorné vedenie, tienené signálne vedenia a mechanicky chránené inštalácie. Sortiment produktov zahŕňa neozbrojené, tienené a pancierové konštrukcie, ktoré zodpovedajú rôznym podmienkam kladenia.

Kábel obsahuje medený vodič, XLPE izoláciu a dvojvrstvovú syntetickú sľudovú pásku s ohňovzdornou štruktúrou. Dodávané technické údaje špecifikujú maximálnu dlhodobú prevádzkovú teplotu 90℃ pre izoláciu XLPE. Počet žíl, prierez vodičov, tienenie a pancierovanie je možné zvoliť podľa riadiaceho obvodu, zapojenia zariadenia a spôsobu inštalácie.

Špecifikácia produktu, rozmery a tabuľka technických parametrov

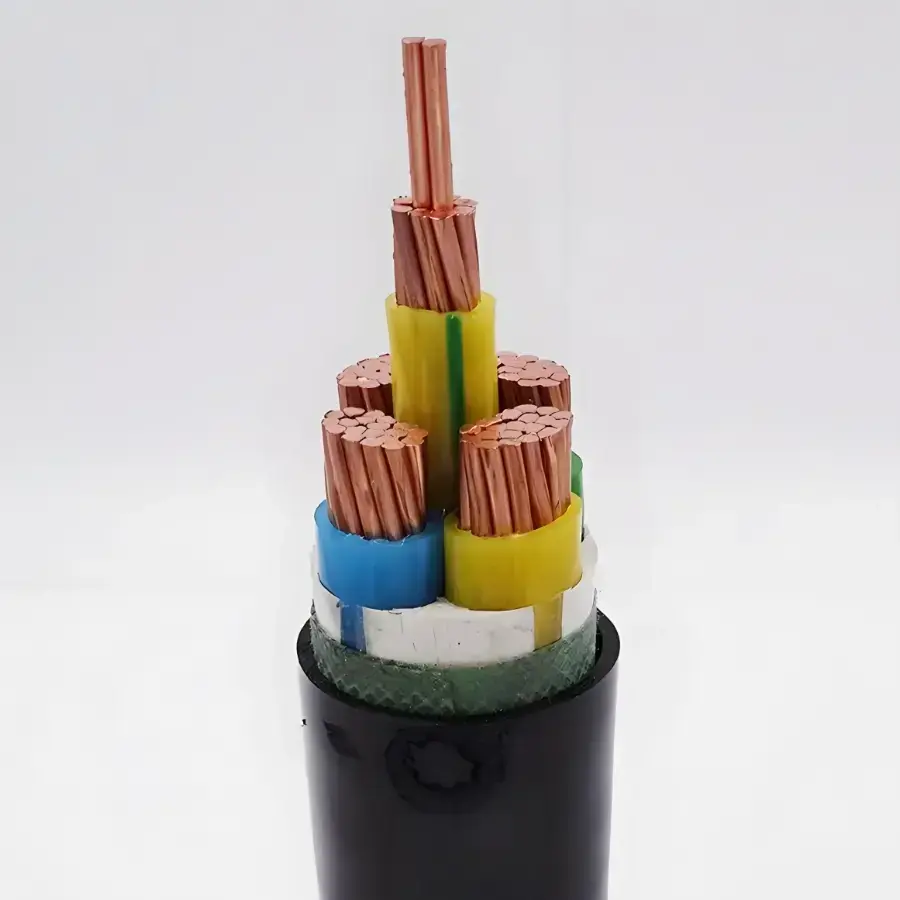

Konštrukcia a odolnosť voči ohňu

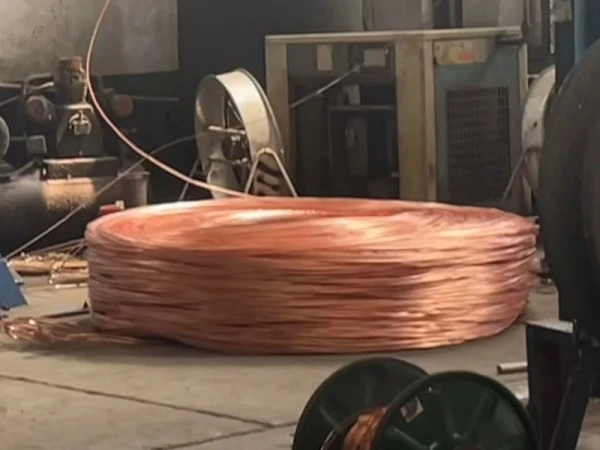

Vysoko čistý medený vodič

Dodávaná špecifikácia identifikuje 99,99% vysokočistú bezkyslíkatú meď ako materiál vodiča. Pevné vodiče triedy 1 sú uvedené pre N-KYJV, zatiaľ čo konfigurácie flexibilných vodičov sú k dispozícii pre zodpovedajúce flexibilné modely. Uvedené sú prierezy od 0,75 do 6 mm² a množstvá žíl od 2 do 61, čo umožňuje prispôsobenie konfigurácie káblov rôznym usporiadaniam riadiacich obvodov.

Izolácia XLPE

XLPE zosieťovaný polyetylén tvorí primárnu izolačnú vrstvu. Technické údaje špecifikujú maximálnu dlhodobú prevádzkovú teplotu 90 ℃ a krátkodobú toleranciu preťaženia 130 ℃. Tento teplotný rozsah by sa mal pri výbere kábla zvážiť spolu so zaťažením vodiča, okolitými podmienkami a skutočným prostredím inštalácie.

Dvojvrstvová sľudová ohňovzdorná štruktúra

Ohňovzdornú vrstvu tvorí dvojvrstvová syntetická sľudová páska. Podľa dodanej špecifikácie môže kábel zostať pod napätím 90 minút pri teplote otvoreného ohňa nie nižšej ako 830 ℃. Ohňovzdorná vrstva je preto kľúčovou súčasťou konštrukcie káblov pre núdzové ovládacie a signálne obvody, kde je špecifikovaná nepretržitá prevádzka obvodu.

Vonkajší plášť spomaľujúci horenie

Vonkajší plášť je špecifikovaný ako polyolefín spomaľujúci horenie. Okrem ochrany vnútornej konštrukcie kábla počas inštalácie a servisu je plášť určený na obmedzenie šírenia plameňa za uvedených požiarnych podmienok.

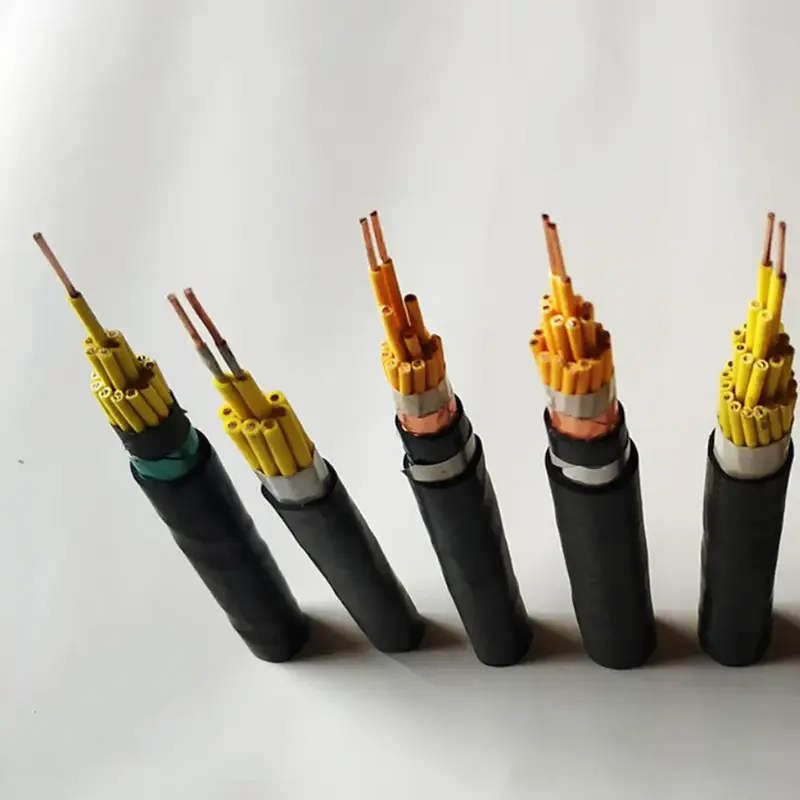

Modely pre rôzne podmienky inštalácie

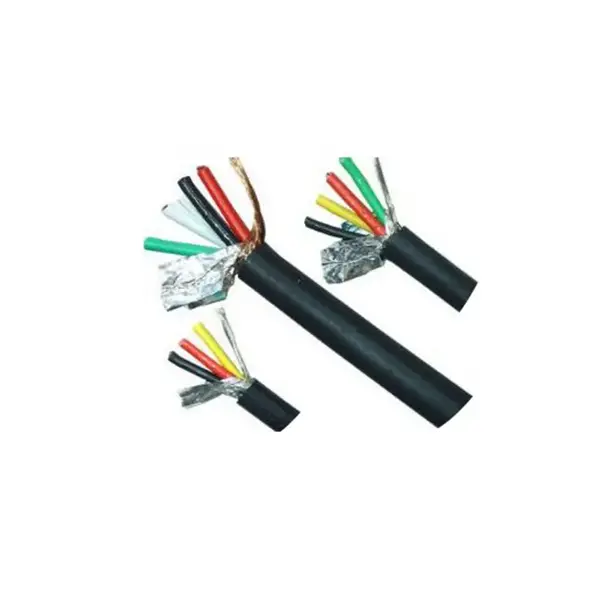

Nepancierová konštrukcia NH-KYJY/NH-KYJYR má minimálny polomer ohybu 6-násobok vonkajšieho priemeru kábla a možno ju použiť pre káblové žľaby, vnútorné vedenia a káblové žľaby. Ak ide o elektromagnetické rušenie, tienená konfigurácia NH-KYJYP poskytuje tienenie s medeným opletením so špecifikovaným pokrytím aspoň 80 %.

Pre trasy vystavené mechanickému tlaku alebo podzemné inštalácie sú N-KYJV22 a N-KYJY23 uvedené s dvojvrstvovým pancierom z oceľovej pásky a minimálnym polomerom ohybu 12-násobkom vonkajšieho priemeru kábla. Pred výberom pancierovej konštrukcie by mala byť potvrdená metóda inštalácie, mechanické vystavenie, podmienky zasypania a požadovaná úroveň ochrany.

Kde sa používa kábel

Protipožiarne systémy

Riadiace a signálne obvody požiarnych hlásičov, sprinklerových čerpadiel, ventilátorov na odvod dymu, požiarnych uzáverov a núdzového osvetlenia môžu použiť kábel tam, kde požadovaná požiarna odolnosť a elektrické parametre zodpovedajú projektovej špecifikácii.

Podzemné a uzavreté zariadenia

Tunely, komplexné technické chodby, podzemné parkovacie plochy a iné uzavreté priestory môžu vyžadovať ohňovzdorné riadiace vedenie pre núdzové vybavenie a protipožiarne spojovacie systémy.

Nové energetické zariadenia

Fotovoltaické elektrárne, miestnosti s vybavením na skladovanie energie a nabíjacia infraštruktúra môžu zahŕňať núdzové riadiace obvody, kde je potrebné spoločne zvážiť teplotu, požiarny výkon a podmienky inštalácie.

Verejné a vysoko obývané budovy

Nemocnice, školy, nákupné strediská, letiská a kancelárske budovy môžu vyžadovať požiarne odolné riadiace obvody pre núdzové systémy a vybavenie budov.

Priemyselné zariadenia

Hutnícke, chemické a iné priemyselné závody môžu používať protipožiarne riadiace vedenie na vypínanie zariadení, alarm, núdzové vetranie a súvisiace riadiace funkcie, v súlade s príslušnými požiadavkami projektu.

Exportované elektrické zariadenia

Kábel môže byť špecifikovaný ako súčasť elektromechanických zariadení alebo protipožiarnych systémov určených pre zámorské projekty, s požadovanými normami, skúšobnou dokumentáciou a balením potvrdeným podľa cieľového trhu.

Technické overenie a úvahy o obstarávaní

V prípade ohňovzdorného ovládacieho kábla by overenie malo pokrývať viac než len materiál vodiča. Prierez vodiča, množstvo žíl, izolačný odpor, výsledok výdržného napätia, ohňovzdorná vrstva, materiál plášťa a príslušné podmienky inštalácie by mali zodpovedať špecifikácii projektu.

Dodávané údaje špecifikujú 3000 V/5 min pre skúšku odolnosti hotového výrobku napätím a izolačný odpor najmenej 1000 MΩ·km pri 20℃. V prípade obstarávania projektu by sa požadované skúšobné správy, certifikačné dokumenty a príslušné normy cieľového trhu mali potvrdiť skôr podľa presného modelu kábla než podľa kategórie produktu ako celku.

Pri exportných objednávkach je možné zaobstarať balenie s plastovou fóliou a plastovými alebo fumigovanými drevenými kotúčmi podľa dodanej špecifikácie. Identifikácia jadra, dĺžka dodávky a akékoľvek požiadavky na tienenie, pancierovanie alebo bezhalogénovú konštrukciu s nízkou dymivosťou by mali byť zahrnuté v špecifikácii objednávky.

Ako špecifikovať kábel pre projekt

Najprv potvrďte napätie riadiaceho obvodu a požadovanú úroveň požiarnej účinnosti. Potom určte prierez vodiča a počet žíl podľa pripojeného zariadenia a návrhu obvodu. Ak trasa kábla prechádza oblasťou s elektromagnetickým rušením, možno uvažovať o tienenej konštrukcii. Pre priame pochovanie alebo mechanicky exponované cesty môže byť potrebný pancierový model.

Trasa inštalácie určuje aj minimálny polomer ohybu. Nepancierové verzie vyžadujú minimálne 6-násobok vonkajšieho priemeru kábla, tienené verzie minimálne 8-násobok a uvedené pancierové verzie minimálne 12-násobok. Pre projekty zahŕňajúce tunely, nemocnice, nákupné centrá alebo iné miesta s vysokou obsadenosťou by mala byť požadovaná konštrukcia bezhalogénového kábla s nízkou dymivosťou alebo iná špeciálna konštrukcia kábla potvrdená v špecifikácii projektu pred objednávkou.

FAQ

1. Aká norma je určená pre tento kábel?

Dodávaná technická tabuľka označuje GB/T 9330 ako platnú normu pre produkt. V prípade zámorských projektov by sa mala potvrdiť požadovaná medzinárodná norma, certifikačné dokumenty a požiadavky na testovanie podľa cieľového trhu a presnej konštrukcie kábla.

2. Aká je ohňovzdorná konštrukcia a ako dlho môže obvod zostať pod napätím?

Kábel používa ako ohňovzdornú vrstvu dvojvrstvovú syntetickú sľudovú pásku. Dodávané technické údaje špecifikujú nepretržité napájanie počas 90 minút pri teplote otvoreného ohňa nie nižšej ako 830 °C. Skutočná klasifikácia požiarnej odolnosti a skúšobná dokumentácia by sa mali overiť podľa objednaného modelu a príslušnej projektovej normy.

3. Aké veľkosti vodičov a množstvá žíl sú k dispozícii?

Uvedené štandardné prierezy vodičov sú 0,75, 1,0, 1,5, 2,5, 4 a 6 mm². Štandardné série jadier zahŕňajú 2, 3, 4, 5, 7, 10, 14, 16, 19, 24, 27, 30, 37, 48, 52 a 61 jadier. Špeciálne počty jadier možno prediskutovať podľa požiadaviek projektu.

4. Sú dostupné tienené a pancierové verzie?

áno. Tienený NH-KYJYP je uvedený s medeným opleteným tienením a mierou pokrytia najmenej 80%. N-KYJV22 a N-KYJY23 sú uvedené s dvojvrstvovým pancierom z oceľovej pásky. Model by sa mal vyberať podľa elektromagnetického rušenia, mechanického vystavenia a spôsobu inštalácie.

5. Aký polomer ohybu treba dodržať pri montáži?

Podľa dodanej špecifikácie pancierovaný NH-KYJY/NH-KYJYR vyžaduje minimálny polomer ohybu 6-násobok vonkajšieho priemeru kábla, tienený NH-KYJYP minimálne 8-násobok a pancierovaný N-KYJV22 alebo N-KYJY23 minimálne 12-násobok.

6. Aké informácie sú potrebné pre cenovú ponuku?

Uveďte požadovaný model, prierez vodiča, množstvo žíl, dĺžku kábla, menovité napätie, spôsob kladenia a prostredie inštalácie. Ak sa vyžaduje tienenie, pancierovanie oceľovou páskou, bezhalogénová konštrukcia s nízkou dymivosťou, špeciálna dĺžka dodávky alebo exportné balenie, mali by byť zahrnuté aj tieto podrobnosti, aby bolo možné presne zosúladiť špecifikáciu a dokumentáciu.
