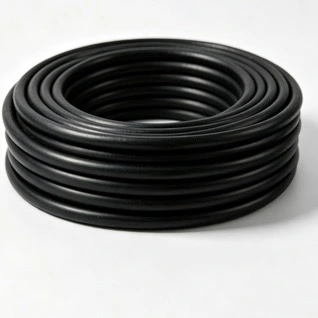

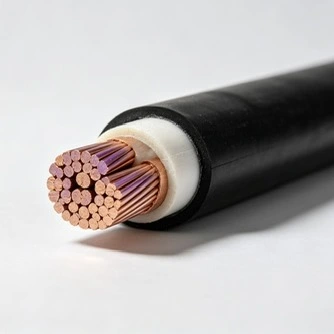

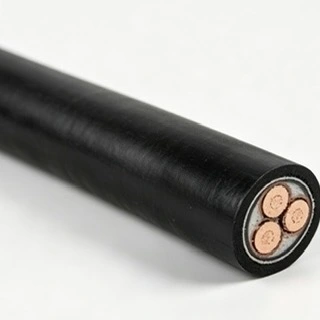

Pre domáce a medzinárodné projekty v oblasti infraštruktúry je izolovaný napájací kábel Qiancheng 6/10 kV XLPE určený pre aplikácie na rozvod stredného napätia. Produkt je dostupný s medenými alebo hliníkovými vodičmi a môže byť špecifikovaný pre rôzne veľkosti vodičov a podmienky inštalácie. Qiancheng vedie záznamy o výrobe a testovaní na podporu kontroly kvality na úrovni šarží a sledovateľnosti produktov.
|
Nominálna plocha prierezu vodiča (mm²) |
Hrúbka izolácie (mm) |
Hrúbka plášťa (mm) |
Približný vonkajší priemer kábla (mm) |
DC odpor Cu (Ω/km) |
DC odpor Al (Ω/km) |
Testovacie napätie (kV/5min) |
Ampacita-Cu vo vzduchu (A) |
Ampacita-Al vo vzduchu (A) |
Ampacita-Cu v priamo zakopanej pôde (A) |
Ampacita-Al v priamo zakopanej pôde (A) |
|
1×251×35 |
3.43.4 |
2.02.0 |
2022 |
≤0,7270≤0,5240 |
≤1,2000≤0,8680 |
2121 |
140170 |
110135 |
150180 |
115135 |
|
1×501×70 |
3.43.4 |
2.02.0 |
2324 |
≤0,3870≤0,2680 |
≤0,6410≤0,4430 |
12.512.5 |
205260 |
160200 |
215265 |
160200 |
|
1×951×120 |
3.43.4 |
2.02.0 |
2628 |
≤0,1930≤0,1530 |
≤0,3200≤0,2530 |
12.512.5 |
315360 |
245280 |
315360 |
240270 |
|
1×1501×185 |
3.43.4 |
2.02.0 |
3031 |
≤0,1240≤0,0991 |
≤0,2060≤0,1640 |
12.512.5 |
410470 |
320365 |
405455 |
305345 |
|
1×2401×300 |
3.43.4 |
2.02.0 |
3436 |
≤0,0754≤0,0601 |
≤0,1250≤0,1000 |
12.512.5 |
555640 |
435500 |
530595 |
400455 |
|
1×4001×500 |
3.43.4 |
2.52.5 |
3942 |
≤0,0470≤0,0366 |
≤0,0778≤0,0600 |
12.512.5 |
745885 |
585580 |
680765 |
520595 |
|
1×6301×800 |
3.43.4 |
2.52.6 |
4852 |
≤0,0283≤0,0221 |
≤0,0469≤0,0367 |
12.512.5 |
9801100 |
790910 |
850950 |
680765 |
|
1×10003×25 |
3.43.4 |
2.82.5 |
5742 |
≤0,0176≤0,7270 |
≤0,0291≤0,1200 |
12.512.5 |
1230120 |
103090 |
1040125 |
850100 |
|
3×353×50 |
3.43.4 |
2.52.5 |
4446 |
≤0,5240≤0,3870 |
≤0,8680≤0,6410 |
12.512.5 |
140165 |
110130 |
155180 |
120140 |
|
3×703×95 |
3.43.4 |
3.03.0 |
5054 |
≤0,2680≤0,1930 |
≤0,4430≤0,3200 |
12.512.5 |
210255 |
165300 |
220265 |
170210 |
|
3×1203×150 |
3.43.4 |
3.03.0 |
5862 |
≤0,1530≤0,1240 |
≤0,2530≤0,2060 |
12.512.5 |
290330 |
225255 |
300340 |
235200 |
|
3×1853×240 |
3.43.4 |
3.03.5 |
6571 |
≤0,0991≤0,0754 |
≤0,1640≤0,1250 |
12.512.5 |
375435 |
295345 |
380435 |
300345 |
|
3×3003×400 |
3.43.4 |
3.53.7 |
7584 |
≤0,0601≤0,0470 |
≤0,1005≤0,0778 |
12.512.5 |
495565 |
390450 |
485520 |
390440 |
Izolačný systém XLPE poskytuje stabilnú elektrickú izoláciu pre rozvody stredného napätia. Jeho výkon závisí od kvality izolácie, konštrukcie vodiča, konštrukcie tienenia a správnej inštalácie. Špecifikácia kábla by sa mala zvoliť podľa menovitého napätia, prevádzkového prúdu, prostredia inštalácie a príslušnej normy pre káble.
Kovová tieniaca vrstva poskytuje riadenú elektrickú dráhu okolo izolovaného vodiča a podporuje celkový izolačný systém. Správne tienenie, spojenie a ukončenie sú dôležité pre udržanie elektrického výkonu po inštalácii, najmä v rozvodných sieťach vysokého napätia.
Medené a hliníkové vodiče sú k dispozícii pre rôzne projektové požiadavky. Meď ponúka vyššiu elektrickú vodivosť, zatiaľ čo hliník má nižšiu hustotu a môže znížiť hmotnosť kábla. Výber vodiča by mal brať do úvahy prúdovú kapacitu, pokles napätia, inštalačný priestor, hmotnosť kábla a náklady na projekt, a nie samotný materiál vodiča.
Uvedené veľkosti pokrývajú rôzne požiadavky na zaťaženie a podmienky inštalácie. Konečný výber by mal byť založený na vypočítanom prevádzkovom prúde, prípustnom poklese napätia, požiadavkách na odolnosť proti skratu, okolitých podmienkach, spôsobe kladenia a príslušných požiadavkách na elektrický dizajn.
V prípade podzemných inžinierskych tunelov, nemocníc, zariadení na železničnú dopravu a iných uzavretých miest by mali byť požiadavky na požiarnu odolnosť káblov potvrdené vo fáze elektrického projektovania. Bezhalogénové nízkodymové konštrukcie môžu byť špecifikované tam, kde projekt vyžaduje nižšie emisie dymu a znížené korozívne plyny. Požadovaná konštrukcia by mala byť potvrdená podľa platnej miestnej normy a projektovej špecifikácie.
Pri distribúcii energie na veľké vzdialenosti môžu byť dôležitými faktormi pri výbere vodičov hmotnosť kábla a podmienky inštalácie. Hliníkové vodiče môžu znížiť celkovú hmotnosť kábla, zatiaľ čo medené môžu byť zvolené tam, kde je potrebná vyššia vodivosť alebo kompaktnejšie usporiadanie vodičov. Konečný výber by mal vychádzať z elektrického výpočtu a podmienok inštalácie.
Pre infraštruktúrne a exportné projekty pomáhajú výrobné záznamy a testovacia dokumentácia zabezpečiť sledovateľnosť od výroby až po dodávku. Qiancheng vedie záznamy o výrobe a testovaní týkajúce sa šarží, ktoré môžu podporiť zákaznícku kontrolu a dokumentáciu kvality projektu podľa požiadaviek objednávky.
Exportné projekty môžu vyžadovať výrobné certifikáty, inšpekčné záznamy, technické špecifikácie a iné podporné dokumenty. Požiadavky na dokumentáciu by mali byť potvrdené pred výrobou, aby dodané dokumenty zodpovedali zmluve, kontrolnému postupu a požiadavkám cieľového trhu.
Produkt môže byť použitý v 6/10kV strednonapäťových rozvodných systémoch, ktoré obsluhujú priemyselné parky, banské zariadenia, komunálne inžinierske tunely, železničnú dopravnú infraštruktúru, nemocnice a mestské rozvodne. Konštrukcia kábla a veľkosť vodiča by sa mali zvoliť podľa špecifického prostredia inštalácie a elektrického zaťaženia.
Keď je okolitá teplota nižšia ako 0 °C, inštalácia by sa mala riadiť prevádzkovou teplotou špecifikovanou výrobcom. Tam, kde sa vyžaduje predhriatie, kábel by mal byť pred položením privedený nad 5 °C. Počas inštalácie sa vyhnite nadmernému ohýbaniu, nárazom a kontaktu s ostrými hranami, ktoré by mohli poškodiť plášť alebo izoláciu.
Káblové plášte by mali byť chránené proti prerezaniu, oderu a mechanickým nárazom počas prepravy a kladenia. Pri podzemných inštaláciách sú potrebné vhodné postupy utesnenia, spojovania a ukončenia, aby sa obmedzil prienik vody. Pri montáži je potrebné dodržať aj stanovený polomer ohybu a ťahové napätie.
Jednožilové AC káble by nemali byť vedené jednotlivo cez rúrky z feromagnetickej ocele, pretože indukované prúdy môžu spôsobiť dodatočné zahrievanie. Ak sa vyžaduje ochrana vedenia, usporiadanie káblov by malo byť navrhnuté podľa príslušných požiadaviek na elektrickú inštaláciu.
Balík dodávky môže obsahovať výrobné certifikáty, záznamy o kontrole, technické špecifikácie a informácie o sledovateľnosti šarží podľa požiadaviek objednávky. Pre zahraničné projekty je možné pripraviť čínsko-anglickú dokumentáciu, ak je to potrebné na colné konanie, kontrolu alebo odovzdanie projektu.
Pre výber špecifikácie môžu zákazníci poskytnúť požadovanú úroveň napätia, materiál vodiča, prierez, dĺžku kábla, spôsob inštalácie a podmienky aplikácie. Spoločnosť Qiancheng môže tieto požiadavky skontrolovať a poskytnúť zodpovedajúci produkt a technickú dokumentáciu pre objednávku.
Odpoveď: Je vhodný pre rozvody energie stredného napätia v priemyselných parkoch, banských zariadeniach, komunálnych tuneloch, infraštruktúre železničnej dopravy, nemocniciach a mestských rozvodniach. Konkrétna konštrukcia by mala byť vybraná podľa prostredia inštalácie, požiadaviek na zaťaženie a platných noriem.
Odpoveď: Ak to projekt vyžaduje, môže byť špecifikovaná bezhalogénová konštrukcia s nízkou dymivosťou. Požiadavky na požiarnu odolnosť by mali byť pred výrobou potvrdené podľa platných káblových noriem, miestnych požiarnych predpisov a projektových špecifikácií.
Odpoveď: Výber závisí od aktuálnej kapacity, poklesu napätia, veľkosti vodiča, hmotnosti kábla, podmienok inštalácie a nákladov na projekt. Meď sa vo všeobecnosti zvažuje tam, kde sa vyžaduje vyššia vodivosť, zatiaľ čo hliník sa môže brať do úvahy, keď je dôležitým faktorom projektu nižšia hmotnosť kábla.
Odpoveď: Kvalita výroby je kontrolovaná kontrolou materiálu, kontrolou výrobného procesu a testovaním hotového výrobku. Záznamy o výrobe a testoch súvisiace so šaržami sa uchovávajú, aby sa podporila sledovateľnosť a požiadavky na kontrolu zákazníkov.
Odpoveď: Inštalácia by mala dodržiavať špecifikovanú minimálnu manipulačnú teplotu a pokyny výrobcu. Ak sú okolité teploty nižšie ako 0 °C, pred pokládkou môže byť potrebné predhriatie nad 5 °C. Kábel by mal byť chránený aj pred nadmerným ohýbaním, nárazmi a ostrými hranami.
Odpoveď: Tomuto usporiadaniu by sa malo vo všeobecnosti vyhnúť, pretože jednožilový striedavý kábel vo vnútri potrubia z feromagnetickej ocele môže generovať indukované prúdy a dodatočné teplo. Usporiadanie vedenia a zoskupenie káblov by malo byť navrhnuté podľa príslušných požiadaviek na inštaláciu.
