18/30kV XLPE izolovaný napájací kábel

Pre projekty inžinierskych rozvodov vysokého napätia je preferovanou voľbou Qiancheng 18/30 kV XLPE izolovaný napájací kábel. Spĺňa konštrukčné požiadavky projektov prenosu a distribúcie energie triedy 30 kV.

Tabuľka špecifikácií produktu a technických parametrov

Výhody v porovnaní s podobnými produktmi

Špičková izolačná technológia

Je prijatá vysokokvalitná izolácia zo zosieťovaného polyetylénu XLPE, vybavená výrobnou linkou s trojitým koextrúznym vytláčaním a online meraním hrúbky laserom, aby sa zabezpečila rovnomerná hrúbka izolácie a zabránilo sa tvorbe vodného stromu. V porovnaní s bežnými káblami prináša nižšie dielektrické straty s navrhovanou životnosťou v exteriéri až 40 rokov.

Optimalizovaná dvojvrstvová štruktúra štítu

Dvojité tienenie z medenej pásky s presahom ≥25 %. Prešiel prísnymi testami odolnosti voči napätiu a čiastočnému vybitiu, ktoré sú schopné vyrovnať sa s rozsiahlymi výkyvmi zaťaženia napájacej siete a znížiť riziko neočakávaných porúch a výpadkov napájania.

Flexibilné možnosti materiálu

Verzie s medeným jadrom sa vyznačujú nízkou stratou vedenia a sú vhodné pre vysokozáťažové rozvodne na krátke vzdialenosti. Hliníkové jadro YJLV znižuje vlastnú hmotnosť o 30 %, čím efektívne znižuje celkové náklady na dopravu a pokládku pri projektoch prenosu energie na dlhé vzdialenosti.

Kompletný systém sledovania kvality

Každá séria izolovaného napájacieho kábla Qiancheng 18/30 kV XLPE prechádza nezávislým testovaním s archivovanými testovacími videami. K dispozícii sú sledovateľné QR kódy. Podporuje sa náhodná kontrola zákazníka na mieste, aby sa predišlo rozdielom v kvalite medzi vzorkou a sériovo vyrábaným tovarom.

Voliteľná LSZH bezhalogénová verzia s nízkou dymivosťou

Bezhalogénový nízkodymový variant vytvára počas spaľovania málo netoxického dymu. K dispozícii sú kompletné sady certifikátov o skúške IEC v čínštine a angličtine pre jednoduché schválenie požiarnej bezpečnosti pre projekty verejnej infraštruktúry.

Bezpečnosť Výkon

Elektrická bezpečnosť

Pred dodaním sa vykonávajú prísne skúšky odolnosti voči vysokému napätiu a čiastočného vybitia. Funguje stabilne vo vlhkých baniach a areáloch chemických závodov, čím znižuje riziko zlyhania skratu a poruchy izolácie.

Požiarna bezpečnosť

Vlastná bezhalogénová verzia s nízkou dymivosťou je pri požiari samozhášavá a neuvoľňuje žiadne korozívne toxické výpary, čím zabezpečuje evakuáciu personálu v prípade požiaru a je vhodná pre husto obývané inžinierske projekty.

Dlhodobá bezpečnosť prevádzky

Odolné proti starnutiu a UV žiareniu. Odoláva poškodeniu a starnutiu pri dlhodobom priamom alebo vonkajšom ukladaní, čím výrazne znižuje náklady na pravidelnú kontrolu a výmenu káblov.

Aplikačné scenáre

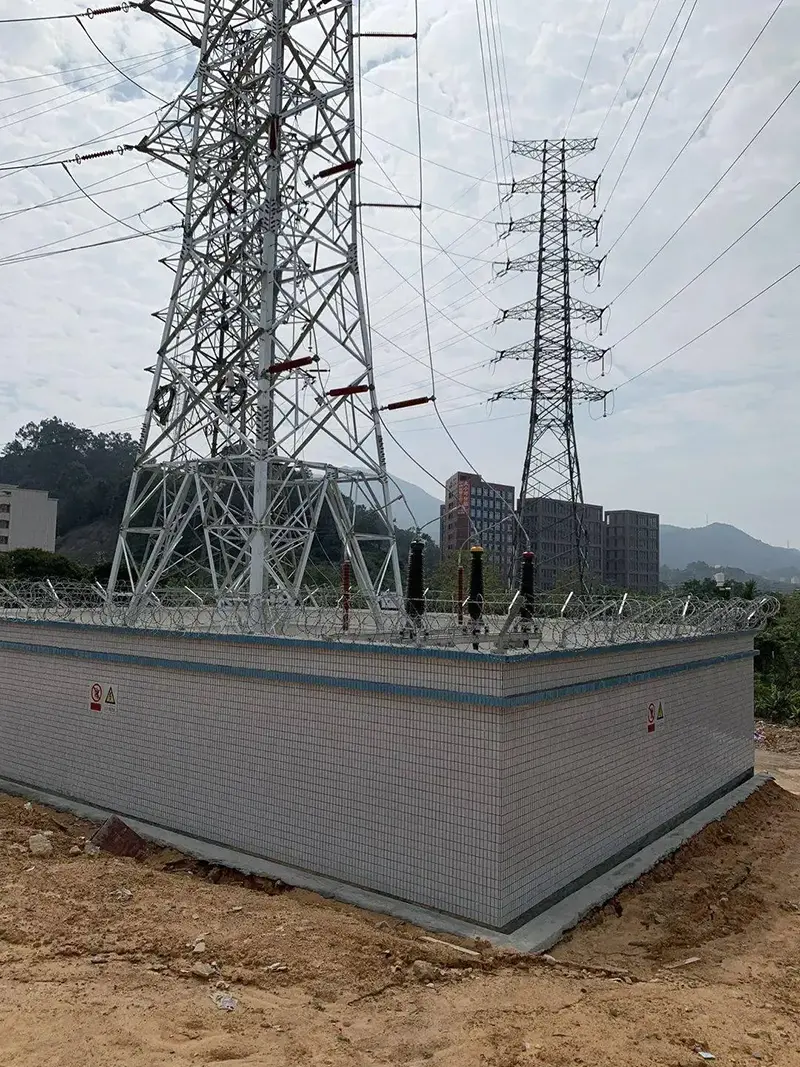

Mestské rozvodne, veľké priemyselné parky, banské a chemické základne, železničná doprava, podzemné komplexné inžinierske tunely a podporné prenosové vedenia pre elektrárne s novou energiou.

Požiadavky na inštaláciu a pokládku

1. Okolitá teplota pri pokládke by nemala byť nižšia ako 0 ℃. Pred konštrukciou sa odporúča predhrievanie káblov pri nízkych teplotách, aby sa zabránilo poškodeniu izolácie krehkým praskaním.

2. Prísne dodržiavajte špecifikácie pre minimálny polomer ohybu. Udržujte vedenie mimo ostrých hrán a rohov, aby ste predišli poškriabaniu plášťa a vniknutiu vody, čo môže spôsobiť starnutie izolácie.

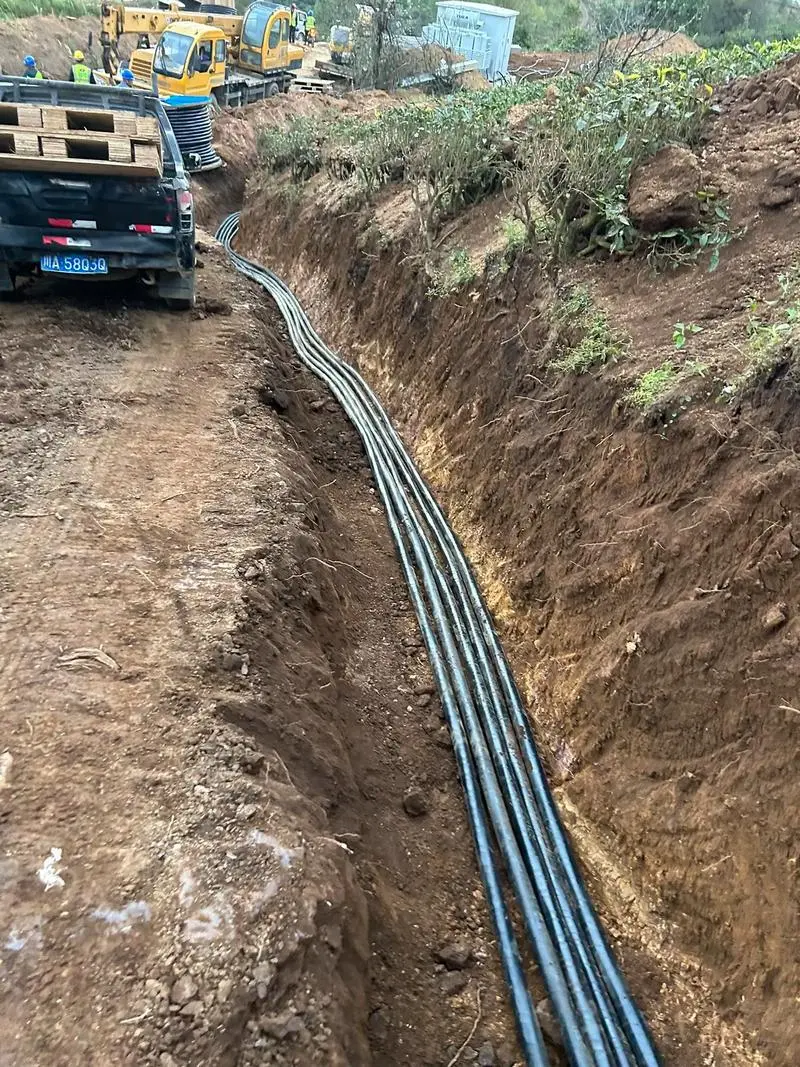

3. Prijateľné spôsoby kladenia zahŕňajú vnútorné vedenie káblových žľabov, káblové tunely, káblové žľaby, inštaláciu potrubí a priame zakopanie do voľnej pôdy. Pancierové káble vydržia mierne mechanické vonkajšie sily.

4.Jednožilové AC káble sa nesmú viesť iba vo vnútri oceľových rúrok, aby sa predišlo zahrievaniu vírivými prúdmi, ktoré urýchľuje starnutie káblov.

FAQ

Q1: Hrúbka izolácie 18/30 kV XLPE izolovaného napájacieho kábla je relatívne hrubá. Ako sa počas výroby udržiava rovnomerná hrúbka?

Odpoveď: Výrobná linka s trojitým koextrúznym lisovaním s online meraním hrúbky laserom sa používa na monitorovanie rozmerov izolácie počas výroby. To pomáha udržiavať konzistentnú hrúbku izolácie XLPE a podporuje stabilný dielektrický výkon. Uvedená konštrukčná životnosť pre vonkajšie aplikácie môže dosiahnuť 40 rokov pri špecifikovaných prevádzkových podmienkach.

Q2: Akú ochrannú funkciu poskytuje dvojité tienenie z medenej pásky pri kolísaní zaťaženia napájacej siete?

Odpoveď: Tienenie z medenej pásky má špecifikovanú rýchlosť prekrývania ≥25 %. Tieniaci systém spolu s testovaním odolnosti voči napätiu a čiastočného vybitia pomáha kontrolovať elektrické pole a podporuje izolačný výkon, keď napájací systém zaznamená zmeny v prevádzkovom zaťažení.

Otázka 3: Ako by sa mali vybrať verzie s medeným a hliníkovým jadrom pre projekty diaľkových rozvodní?

Odpoveď: Konštrukcia s medeným jadrom sa bežne zvažuje tam, kde sa vyžaduje vyššia vodivosť a prenos veľkého zaťaženia na kratšie vzdialenosti. Konštrukciu YJLV s hliníkovým jadrom možno zvážiť pre dlhšie prenosové trasy, kde je dôležitým faktorom nižšia hmotnosť kábla. Konečný výber by mal tiež brať do úvahy prúdovú kapacitu, pokles napätia, podmienky inštalácie a celkovú dĺžku kábla.

Otázka 4: Ako funguje kábel vo vlhkých vysokonapäťových prostrediach, ako sú bane a chemické závody?

Odpoveď: Príslušné skúšky odolnosti voči vysokému napätiu a čiastočného vybitia sa vykonávajú podľa platných požiadaviek. Izolácia XLPE poskytuje elektrický izolačný systém, zatiaľ čo konštrukcia kábla by sa mala vyberať podľa vystavenia vlhkosti, teploty, chemického kontaktu a iných podmienok na mieste v baniach alebo chemických zariadeniach.

Otázka 5: Čo by sa malo zvážiť pri dlhodobej priamej a vonkajšej inštalácii?

Odpoveď: Konštrukcia kábla poskytuje odolnosť voči starnutiu a UV žiareniu, zatiaľ čo pancierové verzie ponúkajú dodatočnú mechanickú ochranu pre podmienky inštalácie, kde môže byť kábel vystavený vonkajším silám. Pri priamom zasypaní alebo pri vonkajších aplikáciách je potrebné pred inštaláciou skontrolovať typ plášťa, pôdne podmienky, vystavenie slnečnému žiareniu a mechanickú ochranu.

Q6: Čo je potrebné zvážiť pri ohýbaní kábla počas inštalácie?

Odpoveď: Špecifikovaný minimálny polomer ohybu by mal byť dodržaný počas inštalácie. Je potrebné vyhnúť sa ostrým hranám, nadmernému ohýbaniu a násilnému ťahaniu, aby nedošlo k poškodeniu plášťa. Správna manipulácia je obzvlášť dôležitá pri vysokonapäťových káblových systémoch, pretože mechanické poškodenie môže ovplyvniť izolačný systém a jeho dlhodobý výkon.

Otázka 7: Kedy je uprednostňovaná bezhalogénová verzia s nízkou dymivosťou pred konvenčným typom plášťa?

Odpoveď: Bezhalogénová verzia s nízkou dymivosťou je určená na obmedzenie dymu a korozívnych emisií obsahujúcich halogény počas spaľovania. Možno ho zvážiť pre husto obsadenú alebo uzavretú infraštruktúru, vrátane železničných dopravných zariadení a podzemných inžinierskych tunelov, kde sú požiadavky na dymové a požiarne vlastnosti náročnejšie.

Otázka 8: Aké opatrenia sú potrebné pri inštalácii kábla pri nízkych teplotách?

Odpoveď: Odporúčaná teplota okolia pri pokládke by nemala byť nižšia ako 0 °C, pokiaľ príslušný postup inštalácie neurčuje inak. Ak sa vyžaduje nízkoteplotná inštalácia, mali by sa dodržiavať príslušné opatrenia predhrievania, aby sa znížilo riziko krehkého poškodenia izolácie. V prípade jednožilových AC káblov by inštalácia vo vnútri oceľových rúrok mala tiež spĺňať príslušné požiadavky, aby sa zabránilo nadmernému zahrievaniu vírivými prúdmi.
