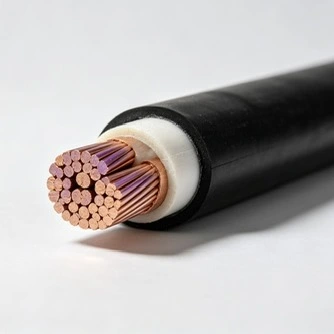

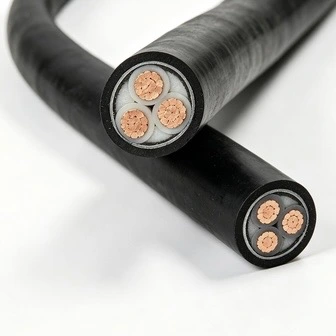

Izolovaný napájací kábel Qiancheng 12/20 kV XLPE sa používa pre novostavby a renovačné projekty rôznych 20 kV strednonapäťových prenosov energie. Poskytuje dve hlavné série: jednojadrové a trojjadrové medené jadro YJV a hliníkové jadro YJLV s voliteľným bezhalogénovým plášťom s nízkou dymivosťou LSZH. Široko používaný v projektoch infraštruktúry novej energie a energetických sietí doma aj v zahraničí. Na overenie sú k dispozícii namerané prevádzkové údaje a projektové prípady.
|
Nominálna plocha prierezu vodiča (mm²) |
Hrúbka izolácie (mm) |
Hrúbka plášťa (mm) |
Približný vonkajší priemer kábla (mm) |
DC odpor Cu (Ω/km) |
DC odpor Al (Ω/km) |
Testovacie napätie (kV/5min) |
Ampacita-Cu vo vzduchu (A) |
Ampacita-Al vo vzduchu (A) |
Ampacita-Cu v priamo zakopanej pôde (A) |
Ampacita-Al v priamo zakopanej pôde (A) |
|
1×35 |
5.5 |
2.0 |
27 |
≤0,524 |
≤0,868 |
42 |
170 |
135 |
180 |
135 |
|
1×50 |
5.5 |
2.0 |
29 |
≤0,387 |
≤0,641 |
42 |
205 |
160 |
215 |
160 |
|
1×70 |
5.5 |
2.0 |
30 |
≤0,268 |
≤0,443 |
42 |
260 |
200 |
265 |
200 |
|
1×95 |
5.5 |
2.0 |
32 |
≤0,193 |
≤0,320 |
42 |
315 |
245 |
315 |
240 |
|
1×120 |
5.5 |
2.0 |
34 |
≤0,153 |
≤0,253 |
42 |
360 |
280 |
360 |
270 |
|
1×150 |
5.5 |
2.0 |
35 |
≤0,124 |
≤0,206 |
42 |
410 |
320 |
405 |
305 |
|
1×185 |
5.5 |
2.5 |
38 |
≤0,0991 |
≤0,164 |
42 |
470 |
365 |
455 |
345 |
|
1×240 |
5.5 |
2.5 |
40 |
≤0,0754 |
≤0,125 |
42 |
555 |
435 |
530 |
400 |
|
1×300 |
5.5 |
2.5 |
43 |
≤0,0601 |
≤0,100 |
42 |
640 |
500 |
585 |
455 |
|
1×400 |
5.5 |
2.5 |
45 |
≤0,0470 |
≤0,0778 |
42 |
745 |
585 |
650 |
520 |
|
1×500 |
5.5 |
2.5 |
48 |
≤0,0366 |
≤0,0605 |
42 |
885 |
680 |
765 |
595 |
|
1×630 |
5.5 |
2.6 |
49 |
≤0,0283 |
≤0,0469 |
42 |
980 |
790 |
860 |
680 |
|
1 × 800 |
5.5 |
2.8 |
57 |
≤0,0221 |
≤0,0367 |
42 |
1100 |
910 |
950 |
765 |
|
1×1000 |
5.5 |
2.9 |
61 |
≤0,0176 |
≤0,0291 |
42 |
1230 |
1030 |
1040 |
850 |
|
1×1200 |
5.5 |
3.1 |
65 |
≤0,0151 |
≤0,0247 |
42 |
1320 |
1120 |
1100 |
910 |
|
3×35 |
5.5 |
3.0 |
57 |
≤0,524 |
≤0,868 |
42 |
140 |
110 |
155 |
120 |
|
3×50 |
5.5 |
3.0 |
60 |
≤0,387 |
≤0,641 |
42 |
165 |
130 |
180 |
140 |
|
3×70 |
5.5 |
3.0 |
63 |
≤0,268 |
≤0,443 |
42 |
210 |
165 |
220 |
170 |
|
3×95 |
5.5 |
3.5 |
67 |
≤0,193 |
≤0,320 |
42 |
255 |
200 |
235 |
210 |
|
3×120 |
5.5 |
3.5 |
71 |
≤0,153 |
≤0,253 |
42 |
290 |
225 |
260 |
235 |
|
3×150 |
5.5 |
3.5 |
74 |
≤0,124 |
≤0,206 |
42 |
330 |
255 |
300 |
260 |
|
3×185 |
5.5 |
3.5 |
78 |
≤0,0991 |
≤0,164 |
42 |
395 |
295 |
350 |
300 |
|
3×240 |
5.5 |
3.5 |
84 |
≤0,0754 |
≤0,125 |
42 |
455 |
345 |
435 |
345 |
|
3×300 |
5.5 |
4.0 |
89 |
≤0,0601 |
≤0,100 |
42 |
565 |
390 |
485 |
390 |
|
3×400 |
5.5 |
4.1 |
96 |
≤0,0470 |
≤0,0778 |
42 |
640 |
450 |
520 |
440 |
V porovnaní s bežnými káblami sa vyznačuje nízkymi izolačnými dielektrickými stratami a vynikajúcou odolnosťou proti starnutiu vodného stromu. Tolerancia hrúbky izolácie je kontrolovaná v rozmedzí ± 0,05 mm, aby sa predišlo riziku poruchy spôsobené koncentráciou elektrického poľa. Jeho navrhnutá vonkajšia životnosť dosahuje až 40 rokov.
Stupeň lapovania štítu ≥25 %. Prešiel prísnymi testami odolnosti voči vysokému napätiu s úrovňou čiastočného vybitia nižšou ako 10 pC. Poradí si s kolísaním zaťaženia napájacej siete a výrazne znižuje neočakávané výpadky napájania.
Nízkodymové, netoxické a nekorodujúce výpary v podmienkach požiaru s priepustnosťou svetla ≥70%. Kompletné sady IEC testovacích certifikátov v čínštine a angličtine sú k dispozícii na jednoduché akceptovanie požiarnej bezpečnosti verejných projektov.
Typy s medeným jadrom poskytujú nízku stratu vedenia pre scenáre s vysokým zaťažením na krátke vzdialenosti. Hliníkové jadro YJLV znižuje vlastnú hmotnosť o 30 %, čím efektívne znižuje celkové náklady projektu na prenos energie na veľké vzdialenosti.
Podnik vlastní laboratórium akreditované CNAS. Kompletné testovacie videá sú archivované pre každú dávku izolovaného napájacieho kábla Qiancheng 12/20 kV XLPE. Káble sú pripojené pomocou sledovateľných QR kódov a je podporovaná náhodná kontrola zákazníka na mieste.
Stabilná izolačná štruktúra odoláva poruchám spôsobeným vlhkosťou počas dlhodobej prevádzky. Zachováva stabilný izolačný odpor aj vo vlhkých podmienkach bane a chemických závodov a znižuje skratové poruchy.
Konvenčné verzie spomaľujúce horenie obmedzujú šírenie plameňa. Vlastné bezhalogénové varianty s nízkou dymivosťou neprodukujú pri požiari žiadne vysoko toxické korozívne výpary, zaručujú viditeľnosť pre evakuačné pasáže personálu a sú vhodné do husto obývaných oblastí.
Pancierové typy odolávajú vytláčaniu a nárazom kameňov. Vonkajší plášť je odolný voči UV žiareniu a korózii voči kyselinám a zásadám, čím zabraňuje poškodeniu pri vonkajšom a podzemnom položení a eliminuje nebezpečenstvo úniku elektrického prúdu.
20kV miestne prenosové vedenia pre fotovoltaické a veterné zvyšovacie rozvodne.
Vysokonapäťové napájacie vedenia pre regionálne rozvodne a modernizáciu a renováciu mestskej elektrickej siete.
20kV lokálne rozvody elektrickej energie pre chemické závody a veľké priemyselné parky.
Mestská verejná infraštruktúra Železničná doprava, podzemné komplexné inžinierske tunely, veľké nemocnice a komerčné komplexy. Pre uzavreté podzemné priestory sú preferované bezhalogénové nízkodymové typy.
Izolovaný napájací kábel Qiancheng 12/20 kV XLPE možno položiť na káblové žľaby, do káblových žľabov, tunelov a ochranných rúrok. Pancierové typy sa odporúčajú na ľahké priame zakopanie do voľnej pôdy.
Káble pred položením predhrejte na teplotu vyššiu ako 5 °C, keď je okolitá teplota nižšia ako 0 °C, aby ste zabránili praskaniu izolácie pri nízkej teplote.
Udržujte káble mimo ostrých hrán a rohov, aby ste predišli poškriabaniu plášťa a vniknutiu vody, ktoré spúšťa starnutie vodného stromu.
Jednožilové AC káble sa nikdy nesmú inštalovať len do oceľových rúrok, aby sa zabránilo zahrievaniu vírivými prúdmi, ktoré urýchľuje starnutie káblov.
Odpoveď: Dvojvrstvový kovový štít je navrhnutý s rýchlosťou prekrývania ≥25 %, pričom čiastočné vybíjanie je kontrolované pod 10 pC. V kombinácii s testovaním odolnosti voči vysokému napätiu pomáha tieniaca konštrukcia zlepšiť elektrickú stabilitu a znížiť riziko porúch súvisiacich s izoláciou počas prevádzky.
A: Izolácia XLPE sa vyznačuje nízkou dielektrickou stratou a stabilným elektrickým výkonom. Tolerancia hrúbky izolácie je kontrolovaná v rozmedzí ±0,05 mm, aby sa zachovalo rovnomerné elektrické pole a znížilo sa riziko lokálneho napätia. Správne postupy inštalácie, vrátane zabránenia poškodeniu plášťa a vniknutiu vody, ďalej zlepšujú dlhodobú spoľahlivosť.
A: Áno. Je vhodný pre vysokonapäťové prenosové systémy vo fotovoltaických a veterných elektrárňach. Verzie medených vodičov je možné zvoliť pre aplikácie s vysokým zaťažením, zatiaľ čo verzie YJLV s hliníkovými vodičmi sú vhodné pre dlhšie prenosové vzdialenosti, kde je dôležitá kontrola hmotnosti a nákladov.
Odpoveď: Bežné káble spomaľujúce horenie sa zameriavajú hlavne na obmedzenie šírenia plameňa. Bezhalogénové verzie s nízkou dymivosťou poskytujú ďalšie výhody, vrátane znížených emisií dymu, nekorozívnych spaľovacích plynov a priepustnosti svetla ≥ 70 %, vďaka čomu sú vhodné pre uzavreté priestory, ako sú úžitkové tunely a verejné zariadenia.
Odpoveď: Stabilná izolačná štruktúra pomáha udržiavať izolačný odpor vo vlhkých podmienkach a znižuje možnosť elektrických porúch. Pancierové verzie poskytujú dodatočnú mechanickú ochranu pred vonkajším tlakom a nárazom v náročných inštalačných prostrediach.
Odpoveď: Nepancierové typy sa vo všeobecnosti používajú v káblových žľaboch, výkopoch, tuneloch a ochranných vedeniach, kde je dostupná mechanická ochrana. Pancierové typy sa odporúčajú na priame pochovávanie alebo do priestorov s vyšším mechanickým namáhaním na zlepšenie odolnosti proti vonkajšiemu poškodeniu.
Odpoveď: Verzie s hliníkovými vodičmi sa bežne používajú v projektoch prenosu na veľké vzdialenosti kvôli ich nižšej hmotnosti a cenovým výhodám. Verzie medených vodičov sú preferované pre aplikácie vyžadujúce vyššiu vodivosť alebo sústredenú nosnosť.
Odpoveď: Pri teplotách pod 0 °C sa odporúča pred inštaláciou predhriať kábel nad 5 °C, aby sa znížilo riziko prasknutia izolácie. Počas kladenia sa vyhýbajte nadmernému ohýbaniu, ostrým hranám a mechanickému poškodeniu, aby sa zachoval výkon kábla.
