Izolovaný napájací kábel 21/35 kV XLPE od Qiancheng spĺňa požiadavky na montáž vysokonapäťových hlavných prenosových vedení, ako je renovácia mestskej elektrickej siete a prenos energie pre priemyselné ťažobné rozvodne.

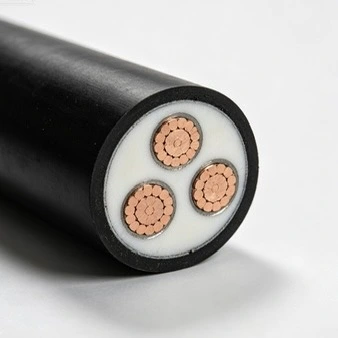

Qiancheng 21/35kV XLPE izolovaný napájací kábel. Vyhovuje duálnym normám GB/T 12706 a IEC 60840. S menovitým napätím 21/35 kV slúži ako hlavný stredno- a vysokonapäťový prenosový kábel.

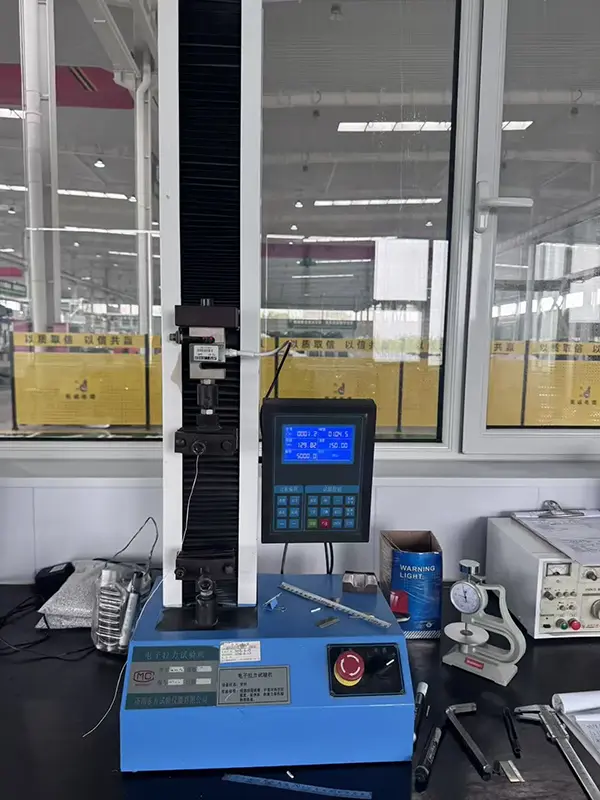

Naša továreň má 20-ročné skúsenosti s výrobou káblov. Je vybavená skúšobným laboratóriom akreditovaným CNAS. Kompletnú kvalifikáciu je možné overiť na oficiálnej stránke. Každá séria káblov sa dodáva so správami o kontrole kvality a výrobnými certifikátmi a všetky kvalifikačné dokumenty sú sledovateľné na overenie.
Viac ako 800 000 metrov izolovaného napájacieho kábla Qiancheng 21/35 kV XLPE bolo dodaných na rozšírenie rozvodne, renováciu vysokonapäťového napájania v banských oblastiach a celkové projekty distribúcie energie v priemyselných parkoch v regióne Shandong. Testy prevádzky v teréne nepreukázali žiadne starnutie izolácie ani poruchu po 3-ročnej nepretržitej prevádzke pri plnom zaťažení.
|
Nominálna plocha prierezu vodiča (mm²) |
Hrúbka izolácie (mm) |
Hrúbka plášťa (mm) |
Približný vonkajší priemer kábla (mm) |
DC odpor Cu (Ω/km) |
DC odpor Al (Ω/km) |
Testovacie napätie (kV/5min) |
Ampacita-Cu vo vzduchu (A) |
Ampacita-Al vo vzduchu (A) |
Ampacita-Cu v priamo zakopanej pôde (A) |
Ampacita-Al v priamo zakopanej pôde (A) |
|
1×50 |
9.3 |
2.0 |
37 |
0.387 |
0.641 |
73.5 |
220 |
170 |
215 |
165 |
|
1×70 |
9.3 |
2.5 |
38 |
0.268 |
0.443 |
73.5 |
270 |
210 |
265 |
200 |
|
1×95 |
9.3 |
2.5 |
40 |
0.193 |
0.320 |
73.5 |
335 |
255 |
315 |
240 |
|
1×120 |
9.3 |
2.5 |
42 |
0.153 |
0.253 |
73.5 |
375 |
290 |
360 |
270 |
|
1×150 |
9.3 |
2.5 |
44 |
0.124 |
0.206 |
73.5 |
425 |
330 |
400 |
305 |
|
1×185 |
9.3 |
2.5 |
45 |
0.0991 |
0.164 |
73.5 |
485 |
380 |
455 |
345 |
|
1×240 |
9.3 |
2.5 |
48 |
0.0754 |
0.125 |
73.5 |
565 |
435 |
525 |
400 |
|
1×300 |
9.3 |
3.0 |
50 |
0.0601 |
0.100 |
73.5 |
650 |
510 |
595 |
455 |
|
1×400 |
9.3 |
3.0 |
53 |
0.0470 |
0.0778 |
73.5 |
760 |
595 |
680 |
525 |
|
1×500 |
9.3 |
3.0 |
55 |
0.0366 |
0.0605 |
73.5 |
875 |
690 |
775 |
600 |
|
1×630 |
9.3 |
3.1 |
60 |
0.0283 |
0.0469 |
73.5 |
1000 |
800 |
875 |
680 |
|
1 × 800 |
9.3 |
3.1 |
65 |
0.0221 |
0.0367 |
73.5 |
1130 |
920 |
970 |
760 |
|
1×1000 |
9.3 |
3.2 |
70 |
0.0176 |
0.0291 |
73.5 |
1250 |
1040 |
1060 |
860 |
|
1×1200 |
9.3 |
3.3 |
74 |
0.0151 |
0.0247 |
73.5 |
1350 |
1120 |
1120 |
920 |
Vysoko čistý bezkyslíkový kompaktný lankový medený vodič. Nameraný jednosmerný odpor vodiča je prísne udržiavaný v medziach národných štandardov a vyznačuje sa nízkou vodivosťou. Nameraný nárast teploty pri silnoprúdovom zaťažení ≤65K.
Vyrobené integrovaným trojitým koextrúznym procesom. Hrúbka izolácie je rovnomerná bez vzduchových medzier. Môže stabilne odolať 42kV skúške výkonovo-frekvenčného napätia po dobu 1 hodiny bez poruchy. Slúži ako základná tlaková konštrukcia izolovaného napájacieho kábla Qiancheng 21/35 kV XLPE.
Kombinovaná štruktúra vnútorného polovodivého štítu a vonkajšieho polovodivého štítu, ktorá vyrovnáva distribúciu elektrického poľa a zabraňuje poškodeniu izolácie spôsobenému lokálnou koncentráciou elektrického poľa.
Pancier z oceľovej pásky odoláva drviacej sile a poškodeniu pri podzemných výkopoch. Vonkajší plášť z HDPE poskytuje odolnosť voči kyslej a zásaditej korózii a odolnosť proti starnutiu UV žiarením, vhodný pre viaceré scenáre kladenia: priame zakopanie, inštalácia vedenia a vedenie káblových žľabov.
XLPE zosieťovaný materiál má triedu teplotnej odolnosti 90 ℃. Dokáže vydržať krátkodobé preťaženie pri 250 ℃ po dobu 5 sekúnd bez roztavenia. Izolácia sa pri dlhodobom prenose veľkého zaťaženia takmer nedegraduje, čím sa znižuje frekvencia údržby pri poruchách vedenia.

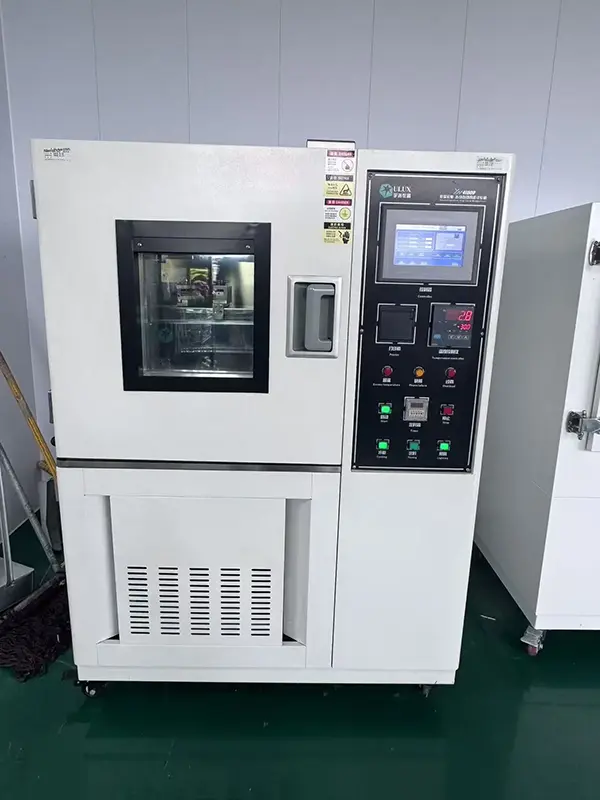

Skúšobné postupy od vstupnej kontroly medeného materiálu až po dodávku hotového kábla. Kľúčové údaje o testoch vrátane odolnosti voči napätiu, čiastočného vybitia a tepelného starnutia sú zaznamenané v systéme. Kupujúci majú prístup ku všetkým pôvodným testovacím údajom prostredníctvom čísel šarží.
Výkon Kompaktne tvarovaný vodič dosahuje koeficient plnenia nad 92 %. V porovnaní s bežnými voľne lankovými káblami sa pokles sieťového napätia pri skutočnom meraní zníži o približne 7 %, čím sa šetrí strata spotreby energie počas dlhodobej prevádzky siete.
Možnosti prispôsobiteľného izolovaného napájacieho kábla Qiancheng 21/35 kV XLPE: LSZH bezhalogénový plášť s nízkou dymivosťou, typ spomaľujúci horenie triedy A a typ odolný voči ohňu, ktorý sa prispôsobuje špeciálnym pracovným podmienkam protipožiarnej ochrany, ako sú tunely a uzavreté miestnosti s rozvodmi energie.
Pred pokládkou položte na dno výkopu vankúš z jemného piesku. Hĺbka uloženia pancierových káblov ≥0,8 m. Vyhnite sa oblastiam vystaveným pohybu ťažkých vozidiel. Dokončite označenie trasy po výstavbe, aby sa zabránilo prerušeniu kábla pri neskoršom výkope.
Pre jeden izolovaný napájací kábel Qiancheng 21/35 kV XLPE nesmie byť polomer ohybu položený menší ako 15-násobok vonkajšieho priemeru kábla. Vyhraďte si medzery na odvádzanie tepla pre usporiadanie viacerých káblov, aby ste predišli prehriatiu spôsobenému hustým stohovaním.
Vyhnite sa dlhodobému ponoreniu do silne korozívnych odpadových vôd a nechránenému vonkajšiemu vystaveniu pri intenzívnom slnečnom svetle. Káble pred pokládkou predhrejte pri teplotách pod 0 °C, aby ste predišli krehkému praskaniu vonkajšieho plášťa.
Po dokončení kladenia sa musí vykonať opakovaná skúška odolnosti voči napätiu pri výkonovej frekvencii. Zapnutie je povolené len po absolvovaní testov. Naši profesionálni technici môžu byť vyslaní, aby poskytli pokyny na prijatie na mieste.
Odpoveď: V porovnaní s konvenčným voľne lankovým vodičom môže zhutnená konštrukcia znížiť medzery medzi vodičmi a podporiť nižší elektrický odpor. Pomáha tiež riadiť nárast teploty pri vysokoprúdovom zaťažení, čo je užitočné pri dlhodobých aplikáciách prenosu energie.
Odpoveď: Dlhodobá prevádzková teplota izolácie XLPE je 90 ℃. Pri skrate alebo krátkodobom preťažení môže izolácia odolať teplotám až 250 ℃ počas špecifikovaného krátkeho obdobia. Skutočné prevádzkové limity by sa mali riadiť platnými štandardmi káblov a podmienkami inštalácie.
Odpoveď: Vnútorné a vonkajšie polovodivé vrstvy pomáhajú kontrolovať distribúciu elektrického poľa okolo izolácie. Znížením lokalizovanej koncentrácie elektrického poľa na rozhraní vodičov a izolácie podporuje tieniaci systém stabilný izolačný výkon počas vysokonapäťovej prevádzky.
Odpoveď: Pancierová konštrukcia je vo všeobecnosti preferovaná tam, kde priame zakopanie vyžaduje dodatočnú mechanickú ochranu. Na dne výkopu môže byť poskytnutý vhodný pieskový vankúš a hĺbka zakopania by mala spĺňať príslušné špecifikácie projektu. Káblové trasy by mali byť po inštalácii jasne označené, najmä v oblastiach, kde môže dôjsť k neskoršiemu výkopu alebo premávke vozidiel.
Odpoveď: Minimálny polomer ohybu pre jeden kábel by nemal byť menší ako 15-násobok jeho vonkajšieho priemeru, pokiaľ platná špecifikácia neuvádza inak. Ak je paralelne inštalovaných niekoľko káblov, mali by byť dodržané dostatočné vzdialenosti na odvod tepla. Treba sa vyhnúť nadmernému stohovaniu, aby sa predišlo zbytočnému nárastu teploty.
Odpoveď: Je potrebné vyhnúť sa dlhodobému vystaveniu silne korozívnym odpadovým vodám a nechráneným vonkajším podmienkam s intenzívnym slnečným žiarením, pokiaľ zvolená konštrukcia kábla nebola overená pre tieto prostredia. Pri inštalácii pri okolitých teplotách pod 0 °C by sa mali prijať vhodné opatrenia predhrievania, aby sa znížilo riziko krehkého poškodenia plášťa.
Odpoveď: Po inštalácii by sa mala vykonať požadovaná elektrická kontrola a skúška odolnosti voči napätiu pri výkonovej frekvencii podľa príslušných noriem a požiadaviek projektu. Obvod by mal byť napájaný až po vykonaní požadovaných testov a akceptovaní inštalácie. Technická pomoc môže byť poskytnutá pre špecifické požiadavky na prijatie projektu.
