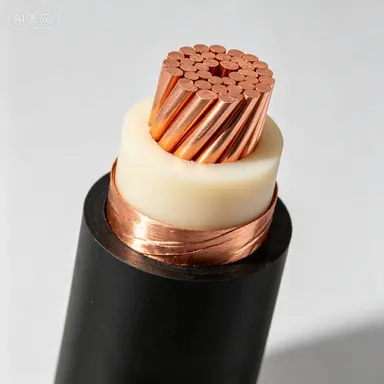

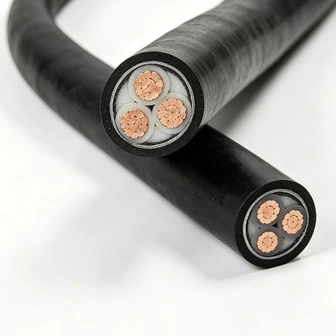

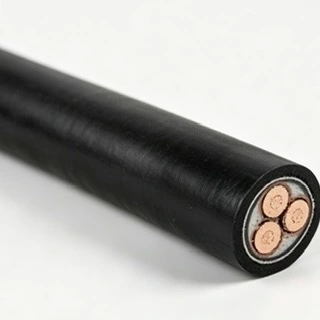

Izolovaný napájací kábel Qiancheng 26/35 kV XLPE je preferovanou voľbou pre inžinierske obstarávanie. Vyznačuje sa stabilnou kvalitou, plnou zhodou a vysokou spoľahlivosťou. Široko sa používa pri novostavbe 35kV hlavných energetických sietí, ako aj pri renovácii a modernizácii existujúcich napájacích vedení.
|
Nominálna plocha prierezu vodiča (mm²) |
Hrúbka izolácie (mm) |
Hrúbka plášťa (mm) |
Približný vonkajší priemer kábla (mm) |
Jednosmerný odpor Cu vodiča (Ω/km) |
DC odpor Al vodiča (Ω/km) |
Testovacie napätie (kV/5min) |
Ampacita Cu vo vzduchu (A) |
Ampacita Al vo vzduchu (A) |
Ampacita Cu v priamo zasypanej pôde (A) |
Ampacita Al v priamo zakopanej pôde (A) |
|
1×50 |
10.5 |
2.2 |
39 |
≤0,3870 |
≤0,6411 |
91 |
220 |
170 |
215 |
165 |
|
1×70 |
10.5 |
2.4 |
41 |
≤0,2680 |
≤0,4431 |
91 |
270 |
210 |
265 |
200 |
|
1×95 |
10.5 |
2.4 |
43 |
≤0,1930 |
≤0,3201 |
91 |
330 |
255 |
315 |
240 |
|
1×120 |
10.5 |
2.4 |
44 |
≤0,1530 |
≤0,2530 |
91 |
375 |
290 |
360 |
270 |
|
1×150 |
10.5 |
2.5 |
46 |
≤0,1240 |
≤0,2060 |
91 |
425 |
330 |
400 |
305 |
|
1×185 |
10.5 |
2.5 |
48 |
≤0,0991 |
≤0,1640 |
91 |
485 |
380 |
455 |
345 |
|
1×240 |
10.5 |
2.6 |
50 |
≤0,0754 |
≤0,1250 |
91 |
560 |
435 |
525 |
400 |
|
1×300 |
10.5 |
2.7 |
53 |
≤0,0601 |
≤0,1000 |
91 |
650 |
510 |
595 |
455 |
|
1×400 |
10.5 |
2.8 |
56 |
≤0,0470 |
≤0,0778 |
91 |
760 |
595 |
680 |
525 |
|
1×500 |
10.5 |
2.9 |
59 |
≤0,0366 |
≤0,0605 |
91 |
875 |
690 |
775 |
600 |
|
1×630 |
10.5 |
3.0 |
63 |
≤0,0283 |
≤0,0469 |
91 |
1000 |
800 |
875 |
685 |
|
1 × 800 |
10.5 |
3.1 |
68 |
≤0,0221 |
≤0,0367 |
91 |
1130 |
920 |
970 |
770 |
|
1×1000 |
10.5 |
3.3 |
72 |
≤0,0176 |
≤0,0291 |
91 |
1250 |
1040 |
1060 |
860 |
|
1×1200 |
10.5 |
3.4 |
76 |
≤0,0151 |
≤0,0247 |
91 |
1350 |
1130 |
1120 |
920 |
|
3×50 |
10.5 |
3.4 |
81 |
≤0,3870 |
≤0,6410 |
91 |
185 |
145 |
200 |
170 |
|
3×70 |
10.5 |
3.5 |
84 |
≤0,2680 |
≤0,4430 |
91 |
230 |
190 |
250 |
190 |
|
3×95 |
10.5 |
3.6 |
88 |
≤0,1930 |
≤0,3200 |
91 |
280 |
215 |
300 |
230 |
|
3×120 |
10.5 |
3.8 |
93 |
≤0,1530 |
≤0,2530 |
91 |
310 |
245 |
330 |
255 |
|
3×150 |
10.5 |
3.9 |
96 |
≤0,124 |
≤0,2060 |
91 |
360 |
280 |
380 |
295 |
|
3×185 |
10.5 |
4.0 |
100 |
≤0,0991 |
≤0,1640 |
91 |
400 |
310 |
425 |
330 |
|
3×240 |
10.5 |
4.1 |
105 |
≤0,0754 |
≤0,1250 |
91 |
470 |
365 |
490 |
380 |
|
3×300 |
10.5 |
4.4 |
108 |
≤0,0601 |
≤0,1000 |
91 |
540 |
430 |
555 |
435 |
|
3×400 |
10.5 |
4.5 |
116 |
≤0,0470 |
≤0,0778 |
91 |
610 |
485 |
625 |
500 |
Polomer ohybu
Prípustný polomer ohybu pre jednožilový kábel: 20 (d+D) ±5%
Prípustný polomer ohybu pre viacžilový kábel: 15 (d+D) ±5 %
D = skutočný vonkajší priemer kábla (mm)
d = skutočný priemer vodiča (mm)
Teplota pri ukladaní
Predhrievanie je povinné, ak sa pokládka vykonáva pri teplote nižšej ako 0 °C.
Výškový rozdiel pokládky
Žiadne obmedzenie vertikálneho výškového rozdielu pri kladení káblov.

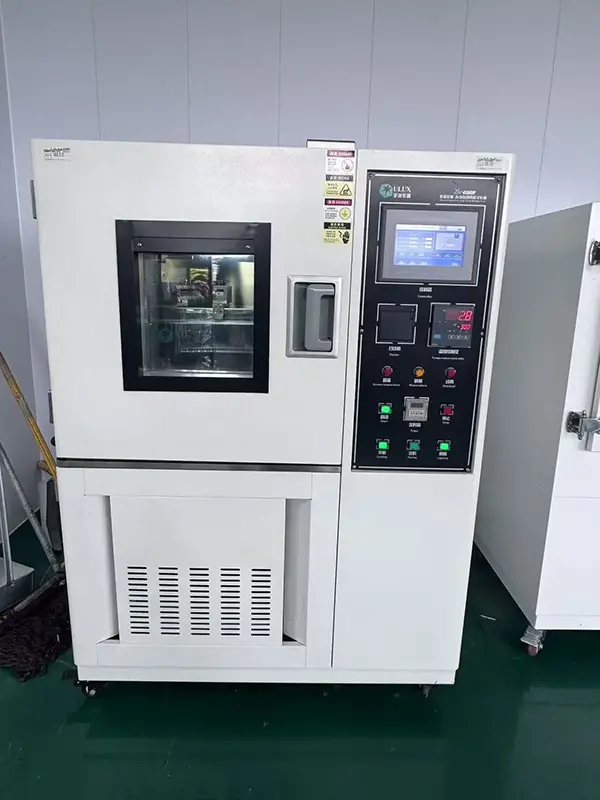

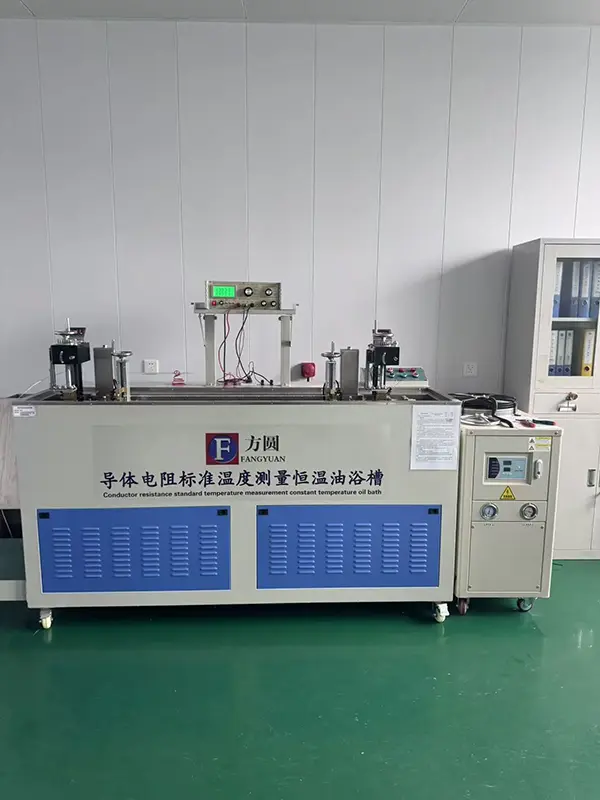

Všetky izolované napájacie káble Qiancheng 26/35 kV XLPE absolvujú pred dodaním kompletné testy. Všetky výsledky laboratórnych testov spĺňajú stabilné normy, čím sa eliminujú skryté riziká poruchy izolácie a skratového požiaru počas dlhodobej prevádzky.
Verzie spomaľujúce horenie účinne obmedzujú pozdĺžne šírenie plameňa. Pri bezhalogénových typoch s nízkou dymivosťou presahuje priepustnosť svetla počas spaľovania 75 % bez toxických a korozívnych halogenidových výparov. Viacero projektov mestských podzemných inžinierskych tunelov prešlo s týmto káblom na jeden záťah akceptáciou požiarneho dozoru.

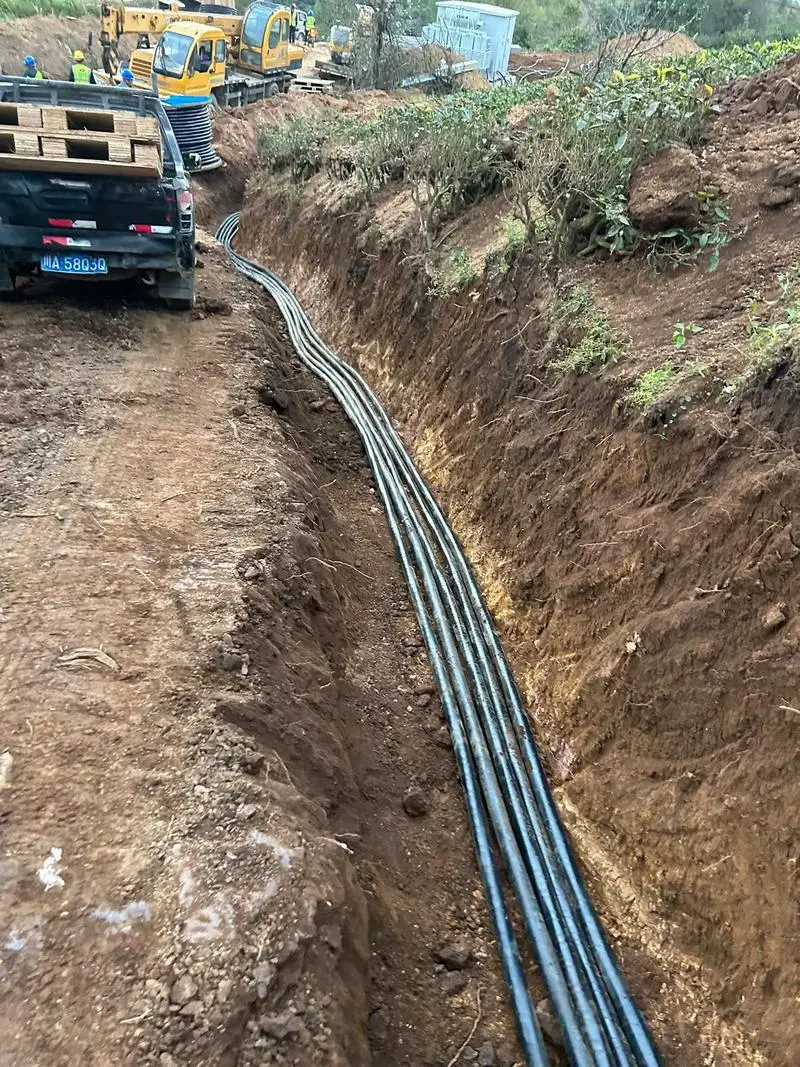

Pancierová konštrukcia odoláva rozdrveniu a poškriabaniu vonkajšou silou výkopu. Vonkajší plášť je vyrobený z PVC/PE materiálu odolného voči poveternostným vplyvom. Pre vonkajšiu inštaláciu pod holým nebom a priamo zakopanú, poskytuje odolnosť proti UV žiareniu a kyslo-alkalickej korózii pôdy, čím znižuje frekvenciu kontroly a údržby na mieste.

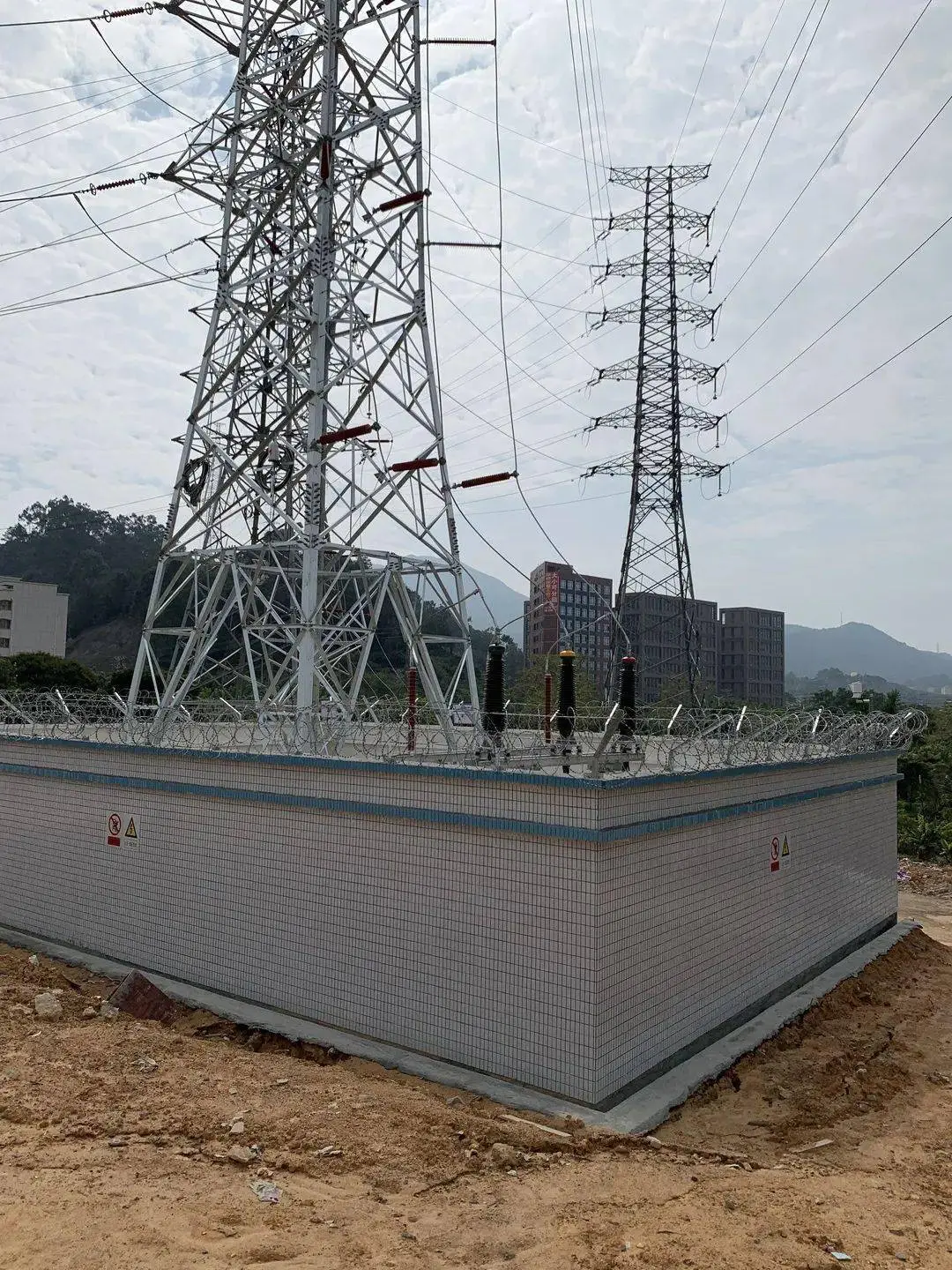

Sektor novej energetiky: Hlavné prenosové káble vo vnútri 35kV zvyšovacích rozvodní pre veternú energiu a fotovoltaické projekty.
Mestská elektrická sieť: Zosieťovanie mestských 35kV rozvodní a modernizácia starých vedení vysokého napätia.
Priemyselné závody: Vysokonapäťové napájacie vedenia pre veľké hutnícke, chemické a banské základne.
Mestská infraštruktúra: Distribúcia energie pre obmedzené priestory, ako sú podzemné komplexné tunely, železničná doprava a veľké priemyselné parky.
Odpoveď: Pre tento kábel neexistuje žiadne špecifické obmedzenie rozdielu vertikálnej výšky položenia. Môže sa zvážiť pre inštalácie s výraznými výškovými zmenami, vrátane šácht, svahov a horských oblastí, za predpokladu, že zvolená konštrukcia spĺňa požiadavky projektu.
Odpoveď: Bezhalogénová verzia s nízkou dymivosťou produkuje počas spaľovania menej dymu a neuvoľňuje korozívne výpary obsahujúce halogén. Jeho optická viditeľnosť a nízka dymivosť môžu byť výhodné v uzavretých priestoroch, ako sú podzemné tunely, kde sú požiadavky na požiar a dym náročnejšie.
A: Pancierová konštrukcia poskytuje dodatočnú mechanickú ochranu proti rozdrveniu, nárazu a poškodeniu počas hĺbenia. V závislosti od zvoleného materiálu plášťa môže kábel poskytnúť aj odolnosť voči UV žiareniu a kyslo-alkalickým podmienkam v pôde, vďaka čomu je vhodný pre vonkajšie a priamo zakopané inštalácie, kde sú tieto podmienky prítomné.
Odpoveď: Hotové káble podliehajú príslušným elektrickým skúškam špecifikovaným pre produkt a požiadavky projektu. Testované položky môžu zahŕňať izoláciu a odolnosť voči napätiu, čo pomáha overiť elektrický stav kábla pred odoslaním a inštaláciou.
Odpoveď: Typické aplikácie zahŕňajú hlavné obvody prenosu energie v rámci 35 kV zvyšovacích rozvodní pre projekty veternej a fotovoltaickej energie. Kábel je možné zvážiť aj pre siete mestských rozvodní, renováciu vysokonapäťových vedení a vyhradené napájacie okruhy pre banské a chemické zariadenia.
Odpoveď: Priame pokladanie sa neodporúča, keď je okolitá teplota nižšia ako 0 °C. Ak je nevyhnutná inštalácia pri nízkej teplote, kábel by sa mal predhriať podľa platných požiadaviek na inštaláciu, aby sa znížilo riziko prasknutia alebo mechanického poškodenia izolácie a plášťa.
Odpoveď: Kábel je možné použiť na distribúciu energie v uzavretých inžinierskych prostrediach, ako sú podzemné inžinierske tunely, zariadenia na železničnú dopravu a veľké priemyselné parky. Vhodná konštrukcia kábla by sa mala zvoliť podľa požiarnych vlastností projektu, inštalácie a environmentálnych požiadaviek.
