Medený PVC kábel na spomaľovanie horenia

Modely produktov: ZR-KVV menovite Z(A、B、C、D)-KVV, ZR-KVVP menovite Z(A、B、C、D)-KVVP, ZR-KVV22 menovite Z(A、B、C、D)-KVV22 atď.

Medený PVC kábel spomaľujúci horenie je ovládací kábel 450/750 V s použitím vysoko čistých bezkyslíkatých medených vodičov, sľudovej pásky a nehorľavej PVC izolácie a plášťa. Konštrukcie pevných vodičov triedy 1, lanka triedy 2 a flexibilných vodičov triedy 5 sú k dispozícii pre rôzne podmienky zapojenia. Kábel je určený pre riadiace, monitorovacie a pomocné obvody v priemyselných zariadeniach, budovách a iných nízkonapäťových elektrických systémoch, kde sa vyžaduje nehorľavý a ohňovzdorný výkon.

Konštrukcia kábla môže tiež obsahovať voliteľné opletenie medeným drôtom alebo tienenie medenou páskou s počtom žíl od 2 do 61 žíl. Výber preto môže byť založený na type vodiča, priereze, počte žíl, požiadavkách na tienenie, spôsobe inštalácie a príslušných požiarnych požiadavkách projektu.

Špecifikácia produktu Tabuľka rozmerov a technických parametrov

Konštrukcia a výkon

Možnosti vodičov pre rôzne podmienky zapojenia

Kábel je dostupný s pevnými, lankovými alebo ohybnými medenými vodičmi. Pevné a lankové konštrukcie je možné použiť tam, kde je káblová trasa relatívne pevná, zatiaľ čo flexibilné vodiče sú vhodnejšie pre rozvody skríň, pripojenia zariadení a inštalácie vyžadujúce ľahšiu manipuláciu s káblami. Vhodná konštrukcia vodiča by sa mala zvoliť podľa spôsobu inštalácie a mechanických požiadaviek.

Sľudová páska a izolácia z PVC

Sľudová páska tvorí ohňovzdornú vrstvu okolo vodiča, zatiaľ čo PVC poskytuje hlavnú elektrickú izoláciu. Vonkajší plášť je tiež vyrobený z PVC spomaľujúceho horenie. Táto kombinácia dáva káblu definovanú konštrukciu odolnú voči ohňu a vlastnosti spomaľujúce horenie pre príslušnú konfiguráciu kábla.

Voliteľné tienenie

Pre obvody, kde je potrebné brať do úvahy elektromagnetické rušenie, možno ako tieniacu vrstvu špecifikovať opletenie medeným drôtom alebo ovíjanie medenou páskou. Uvedená miera krytia tienenia je ≥80 %. Tienenú konštrukciu je potrebné zvoliť podľa typu signálu, okolitého elektrického zariadenia a prostredia inštalácie.

Kde kábel rieši praktické požiadavky na zapojenie

Medený PVC kábel na spomaľovanie horenia môže byť nakonfigurovaný pre pevné aj flexibilnejšie podmienky ovládania. To znižuje potrebu výberu úplne odlišných konštrukcií vodičov, keď projekt obsahuje ovládacie skrine, pripojenia zariadení a pevné káblové trasy v rámci toho istého elektrického systému.

Pre obvody prenášajúce riadiace a monitorovacie signály je odpor vodiča dôležitou špecifikáciou, a nie jednoduchým popisom materiálu. Technická tabuľka poskytuje požiadavky na izolačný odpor, výdržné napätie a odpor vodiča, ktoré možno použiť na technické potvrdenie pred objednaním.

Ak je požiarna ochrana súčasťou elektrického návrhu, mali by sa vyhodnotiť vlastnosti kábla spomaľujúce horenie a požiarnej odolnosti spolu s vedením káblov, metódami podpory a požiadavkami na kompletný systém požiarnej ochrany. Výkon kábla by sa nemal posudzovať nezávisle od spôsobu inštalácie.

Aplikačné scenáre

1. Systémy požiarnej ochrany: Protipožiarne ovládacie skrine, obvody súvisiace s alarmom, zariadenia na odvod dymu a riadiace systémy požiarnych čerpadiel.

2. Elektrické zariadenia: elektrické ovládacie skrine, pomocné obvody generátora a riadiace alebo signálne vedenie v miestnostiach na rozvod energie.

3. Priemyselná automatizácia: Riadiace systémy pre výrobné linky, stroje a technologické zariadenia, kde sa vyžaduje konštrukcia káblov spomaľujúcich horenie.

4. Elektrické systémy budov: Riadiace systémy výťahov, centrálne klimatizačné zariadenia, strojovne v suteréne a ďalšie aplikácie automatizácie budov.

5. Všeobecné priemyselné zariadenia: Zariadenia na čistenie odpadových vôd, sušiace linky, obrábacie stroje a ďalšie pomocné riadiace obvody.

Kvalita a technické overenie

V prípade technického obstarávania medzi hlavné body overovania patrí konštrukcia vodiča, prierez vodiča, hrúbka izolácie PVC, izolačný odpor, výdržné napätie, odpor vodiča, konfigurácia tienenia a špecifikované požiadavky na požiarnu odolnosť. Tieto parametre poskytujú praktickejší základ pre prijatie produktu ako všeobecné popisy kvality káblov.

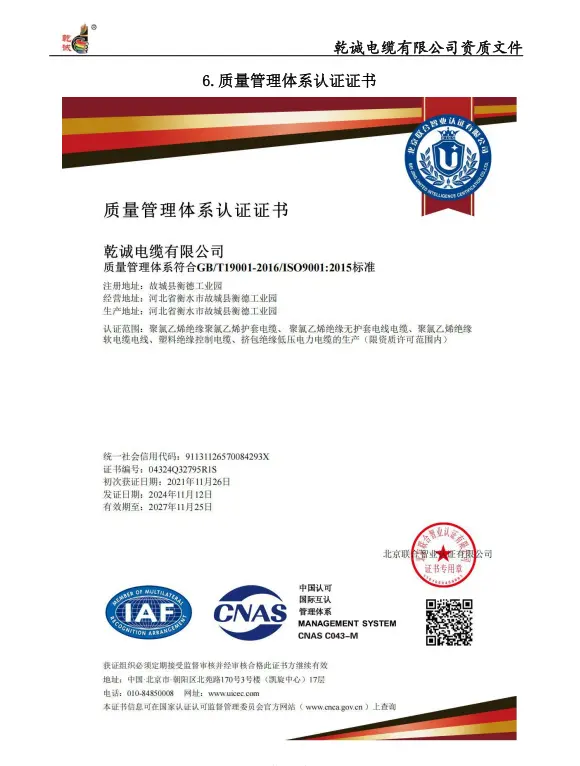

Qiancheng môže poskytnúť príslušné špecifikácie produktu a technickú dokumentáciu podľa objednanej konfigurácie káblov. Pre inžinierske a exportné projekty by mali byť pred výrobou potvrdené požiadavky na skúšobné protokoly, certifikáty, inšpekčné záznamy, balenie a dĺžku kábla.

Sprievodca výberom špecifikácií

Prierez vodiča

Dostupný prierez vodiča je 0,5 mm² až 10 mm². Výber by mal byť založený na funkcii obvodu, elektrickom zaťažení, prípustnom odpore vodičov a príslušných inštalačných požiadavkách.

Množstvo jadra

Štandardná konfigurácia pokrýva 2 až 61 jadier. Množstvo jadra by sa malo určiť z počtu riadiacich, monitorovacích a pomocných obvodov požadovaných zariadením alebo projektom.

Požiadavky na tienenie

Ak ide o rušenie signálu, možno zvážiť opletenie medeným drôtom alebo tienenie medenou páskou. Požadovaná metóda tienenia by mala byť potvrdená podľa požiadaviek na elektrické prostredie a riadiaci systém.

Fire Performance

Technická tabuľka špecifikuje podmienky vystavenia ohňu najmenej 830 °C počas 90 minút a požiadavky na nehorľavosť podľa GB/T 19666. Požadované skúšobné podmienky a dokumentácia by mali byť potvrdené oproti skutočnej projektovej špecifikácii pred zadaním objednávky.

FAQ

1. Aké normy sú určené pre tento kábel?

Technické údaje sa vzťahujú na GB/T 9330 pre odpor jednosmerného vodiča a GB/T 19666 pre uvedené požiadavky na nehorľavosť. Akákoľvek dodatočná certifikácia alebo skúšobná dokumentácia potrebná pre exportný projekt by mala byť potvrdená podľa objednanej konfigurácie kábla.

2. Aké konštrukcie vodičov sú k dispozícii?

Kábel môže byť konfigurovaný s pevnými pevnými vodičmi alebo viacžilovými flexibilnými vodičmi. Vhodná konštrukcia závisí od toho, či je inštalácia pevná, vedená cez rozvodnú skriňu alebo vyžaduje väčšiu flexibilitu pri inštalácii.

3. Aké prierezy a množstvá jadier sú k dispozícii?

Uvedené prierezy vodičov sa pohybujú od 0,5 mm² do 10 mm², s počtom žíl od 2 do 61 žíl. Konečná kombinácia by mala byť potvrdená podľa návrhu obvodu a konfigurácie káblov.

4. Môže byť kábel tienený?

áno. Ako voliteľná tieniaca vrstva môže byť špecifikované opletenie medeným drôtom alebo ovíjanie medenou páskou s uvedenou mierou krytia tienenia ≥80 %.

5. Kde sa bežne používa tento medený PVC kábel na spomaľovanie horenia?

Používa sa na riadiace, monitorovacie a pomocné obvody v protipožiarnych systémoch, energetických zariadeniach, zariadeniach priemyselnej automatizácie, elektrických systémoch budov a iných priemyselných aplikáciách, kde sa vyžadujú špecifikované vlastnosti spomaľujúce horenie a ohňovzdornosť.

6. Aké informácie sú potrebné pre cenovú ponuku?

Uveďte požadovaný model, typ vodiča, prierez, počet žíl, požiadavku na tienenie, dĺžku kábla, prostredie inštalácie a príslušné požiadavky na požiarnu odolnosť. Všetky požadované kontrolné správy, certifikáty alebo vývozná dokumentácia by mali byť tiež špecifikované vopred.
