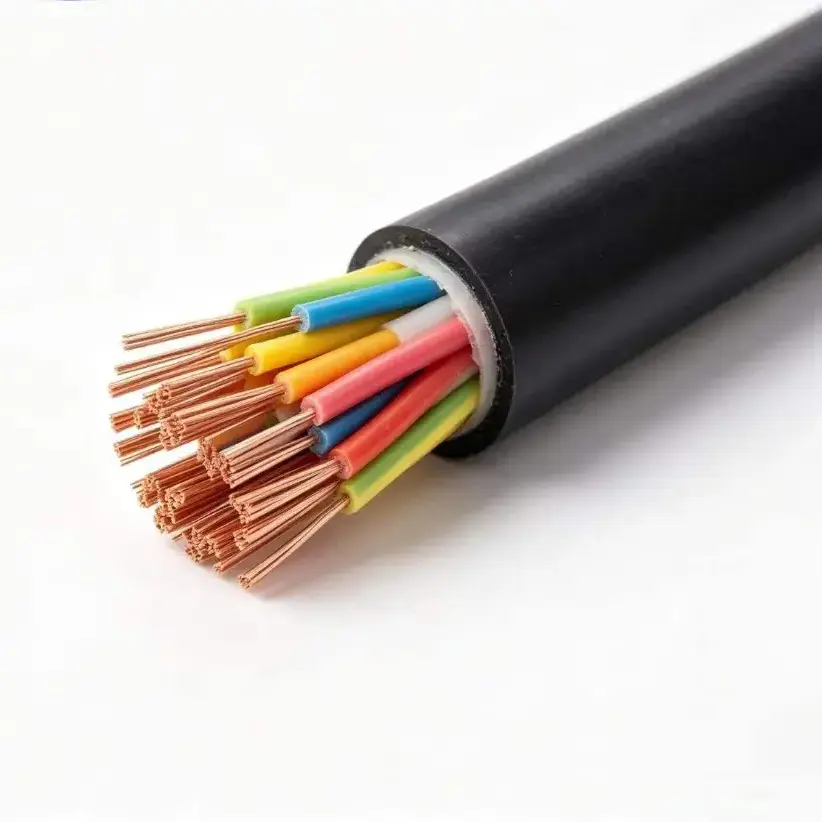

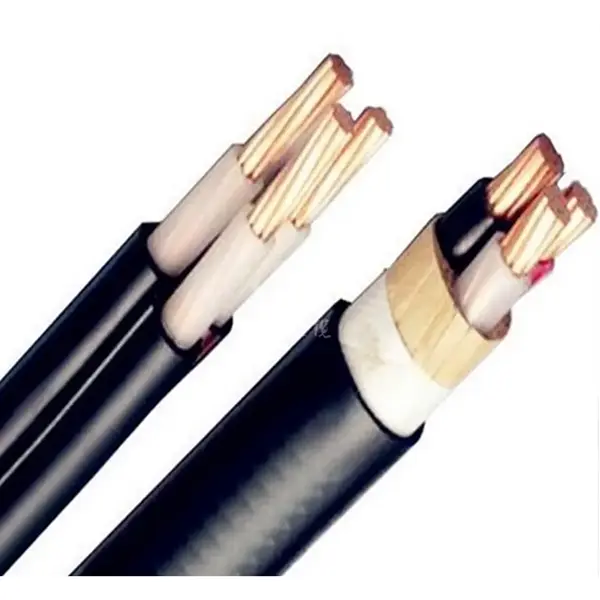

XLPE medený ovládací kábel

Modely produktov: KYJV, KYJVP, KYJV22, KYJY atď.

XLPE medený riadiaci kábel sa používa pre nízkonapäťové riadiace, prístrojové a signálne obvody, kde sa izolačný systém potrebuje prispôsobiť zvýšeným prevádzkovým teplotám. Štandardná konštrukcia kombinuje vysoko čisté bezkyslíkaté medené vodiče s izoláciou XLPE a vonkajším plášťom z PVC, s pancierovanými, tienenými a pancierovanými konfiguráciami z oceľových pások, ktoré sú k dispozícii pre rôzne podmienky inštalácie.

Dodávané technické údaje uvádzajú menovité napätie 450/750 V, maximálnu dlhodobú prevádzkovú teplotu 90 °C a štandardné prierezy vodičov od 0,75 do 6 mm². V závislosti od obvodu a spôsobu uloženia môže byť kábel dodaný s pevnými alebo ohybnými vodičmi, konfiguráciami viacerých žíl, tienením, pancierovaním alebo konštrukciou WDZ s nízkou dymivosťou a nulovým halogénom.

Špecifikácia produktu, rozmery a tabuľka technických parametrov

Konštrukcia a elektrické vlastnosti

1. Izolácia XLPE

Zosieťovaný polyetylén tvorí primárnu izolačnú vrstvu. Dodávaná špecifikácia udáva maximálnu dlhodobú prevádzkovú teplotu 90 °C a krátkodobú toleranciu preťaženia 130 °C. Tento teplotný rozsah je jedným z hlavných dôvodov na zváženie izolácie XLPE, keď riadiaca inštalácia môže fungovať nad rámec typických podmienok vodičov s izoláciou PVC na všeobecné použitie.

2. Možnosti medeného vodiča

Vodič je špecifikovaný ako 99,99% vysoko čistá bezkyslíkatá meď. KYJV používa pevný vodič triedy 1, zatiaľ čo KYJVR je uvedený s ohybným vodičom triedy 5. Konštrukcia vodiča môže byť preto prispôsobená na pevné vedenie alebo inštalácie, kde je potrebná dodatočná flexibilita.

3. PVC plášť a funkčné varianty

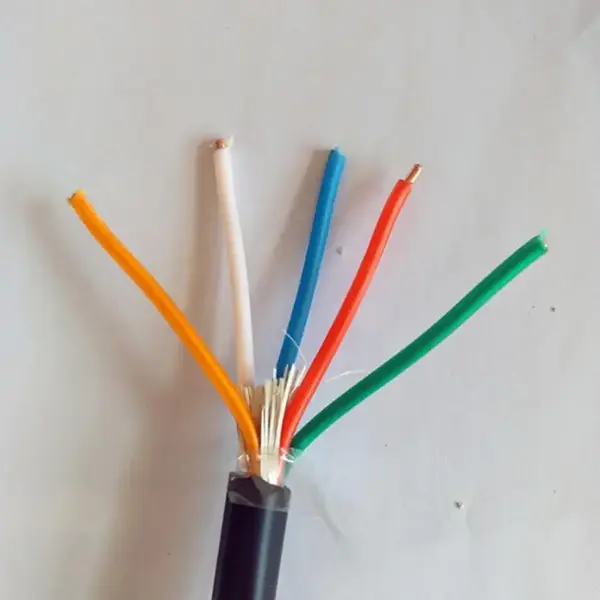

Štandardný vonkajší plášť je PVC, pričom verzia WDZ s nízkou dymivosťou a nulovým obsahom halogénov je k dispozícii ako vylepšená možnosť. Tienený KYJVP pridáva tienenie s medeným opletením, zatiaľ čo KYJV22 používa pancier z oceľovej pásky pre aplikácie vyžadujúce dodatočnú mechanickú ochranu. Tieto varianty umožňujú prispôsobenie konštrukcie kábla okolitej inštalácii namiesto použitia jednej konfigurácie pre každý projekt.

Výber správnej konfigurácie

Počet jadier by mal zodpovedať počtu riadiacich, prístrojových alebo ochranných obvodov obsluhovaných káblom. Štandardný rozsah zahŕňa 2 až 61 žíl, zatiaľ čo prierezy vodičov sa pohybujú od 0,75 do 6 mm². Požadovaná veľkosť vodiča by mala byť určená skôr na základe zaťaženia obvodu, prípustného poklesu napätia a podmienok inštalácie, než len podľa počtu žíl.

Podmienky inštalácie určujú, či je potrebná dodatočná ochrana. Nepancierový KYJV alebo KYJVR je určený pre káblové žľaby, vnútorné žľaby a pevné káblové žľaby. KYJVP možno zvážiť tam, kde ide o elektromagnetické rušenie, zatiaľ čo KYJV22 je určený pre špecifické inštalácie vyžadujúce pancierovanie z oceľovej pásky a mechanickú ochranu. Dodané minimálne hodnoty polomeru ohybu by sa mali zohľadniť aj pri frézovaní.

Typické aplikácie

1. Energie a elektrické zariadenia

Kábel je možné použiť pre nízkonapäťové riadiace a signálne rozvody súvisiace s FV zariadeniami, systémami na ukladanie energie, invertormi, elektrickými skriňami a súvisiacimi zariadeniami. Izolácia XLPE poskytuje špecifikovaný dlhodobý rozsah prevádzkových teplôt 90 °C pre inštalácie, kde okolité teploty alebo teploty zariadenia vyžadujú túto úroveň izolačného výkonu.

2. Priemyselná automatizácia

Riadiace skrine pre obrábacie stroje, čerpadlá, ventilátory, PLC systémy a procesné zariadenia môžu vyžadovať viacžilové riadiace vedenie s rôznymi konfiguráciami vodičov a inštalácie. Verzie flexibilných vodičov môžu zjednodušiť vedenie okolo svoriek a skríň zariadenia, zatiaľ čo tienené verzie sú dostupné pre obvody, kde je potrebné riešiť elektromagnetické rušenie.

3. Mestská a stavebná infraštruktúra

Káblový rad možno použiť v podzemných inžinierskych tuneloch, káblových priekopách, elektrických systémoch budov a iných pevných nízkonapäťových riadiacich inštaláciách. Tam, kde sú káble vystavené dodatočnému mechanickému zaťaženiu alebo vyžadujú priamu zakopanú konštrukciu, pancierová konfigurácia KYJV22 poskytuje inú možnosť inštalácie.

4. Kontrola a ochrana napájacieho systému

Nízkonapäťové sekundárne okruhy v rozvodniach, elektrárňach, rozvodniach a elektrických zariadeniach môžu využívať viacžilové riadiace káble na získavanie signálu, blokovanie a ovládanie zariadení. Konečný model by mal zodpovedať funkcii obvodu, veľkosti vodiča, požiadavkám na tienenie a spôsobu inštalácie.

5. Exportné zariadenia a inžinierske projekty

Pre exportne orientované elektrické zariadenia a inžinierske projekty by mala byť špecifikácia kábla potvrdená podľa platných projektových požiadaviek pred výrobou. Spolu s modelom kábla a konštrukciou je možné špecifikovať dokumentáciu, dĺžku dodávky, typ cievky a akékoľvek požadované záznamy o kontrole.

Technické kontroly pred objednaním

Základné informácie pre cenovú ponuku projektu zvyčajne zahŕňajú model kábla, menovité napätie, triedu vodiča, prierez, počet žíl a požadovanú dĺžku. Ak bude kábel vedený v blízkosti zariadenia, ktoré generuje elektromagnetické rušenie, požiadavka na tienenie by mala byť uvedená samostatne. Malo by sa tiež identifikovať priame zakopanie alebo odkrytá inštalácia, aby bolo možné vyhodnotiť potrebu brnenia.

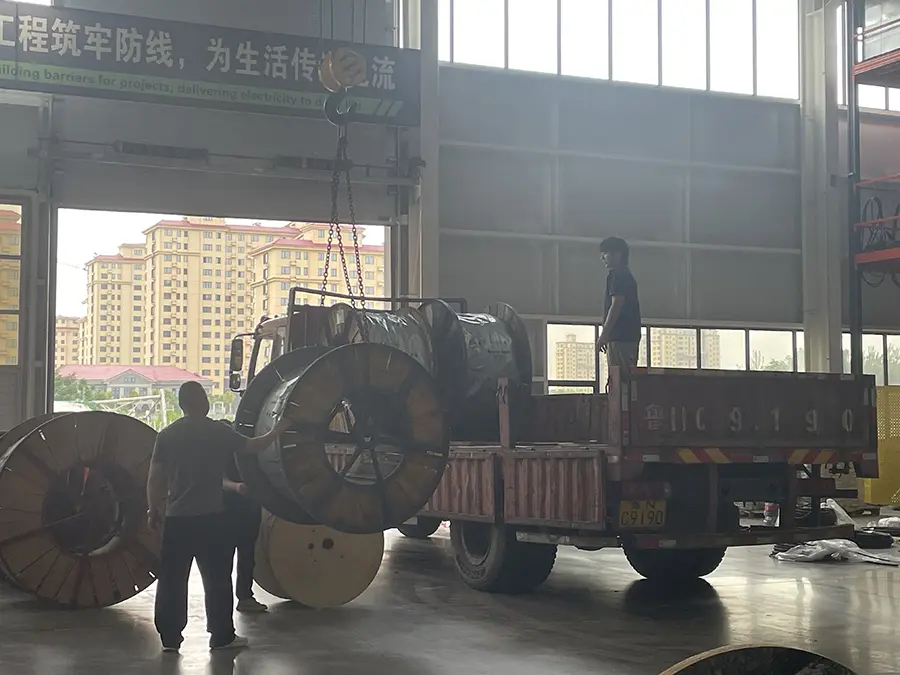

Pri exportných objednávkach by sa balenie a dokumentácia mali potvrdiť vo fáze cenovej ponuky. Dodávaná špecifikácia uvádza plastové kotúče a fumigované drevené kotúče spolu s prispôsobenými dĺžkami dodávky. Pred výrobou by mali byť špecifikované aj špeciálne požiadavky, ako napríklad konštrukcia WDZ s nízkou dymivosťou a nulovým obsahom halogénov alebo verzie odolné voči chladu.

FAQ

1. Aké normy sú určené pre tento kábel?

Dodávané údaje o produkte uvádzajú GB/T 9330 ako národnú normu. Ak si zahraničný projekt vyžaduje dodatočné normy, certifikáty alebo inšpekčné dokumenty, tieto požiadavky by mali byť potvrdené podľa cieľového trhu a špecifikácie projektu.

2. Aké veľkosti vodičov a množstvá žíl sú k dispozícii?

Štandardné prierezy vodičov sú 0,75, 1,0, 1,5, 2,5, 4 a 6 mm². Štandardné konfigurácie jadier sa pohybujú od 2 do 61 jadier, vrátane viacerých medziľahlých počtov jadier. Špeciálne jadrové množstvá je možné vyrobiť podľa požiadaviek projektu.

3. Aká je prevádzková teplota izolácie XLPE?

Dodávané technické údaje udávajú maximálnu dlhodobú prevádzkovú teplotu 90 °C a krátkodobú toleranciu preťaženia 130 °C. Štandardná minimálna teplota pri pokládke je ≥0 °C, pričom verzia odolná voči chladu je uvedená pre priamu inštaláciu pri -30 °C.

4. Kedy je potrebná tienená alebo pancierová verzia?

Tienený KYJVP možno zvážiť, keď je potrebné kontrolovať elektromagnetické rušenie v signálovom alebo riadiacom obvode. Pancierový KYJV22 je určený pre podmienky kladenia vyžadujúce dodatočnú mechanickú ochranu vrátane špecifikovaného priameho zakopania do zeme. Požiadavky na minimálny polomer ohybu sú odlišné pre nepancierové, tienené a pancierové konštrukcie.

5. Aké elektrické testy sú špecifikované pred dodaním?

Dodávaná špecifikácia uvádza izolačný odpor ≥1000 MΩ·km pri 20 °C a test odolnosti hotového výrobku 3000V/5min bez poruchy. Tabuľka tiež špecifikuje úplnú kontrolu pred dodaním. Akékoľvek požiadavky na kontrolu alebo testovanie treťou stranou špecifické pre projekt by mali byť potvrdené pred výrobou.

6. Je možné prispôsobiť dĺžku dodávky a konštrukciu kábla?

áno. V dodaných údajoch sú uvedené prispôsobené dĺžky dodávky s uvedenou toleranciou dĺžky ±0,5 %. Špeciálne množstvo jadier, flexibilnú konštrukciu vodičov, tienenie, pancierovanie, WDZ s nízkou dymivosťou a bezhalogénovou konštrukciou a verzie odolné voči chladu je možné špecifikovať podľa požiadaviek projektu.
