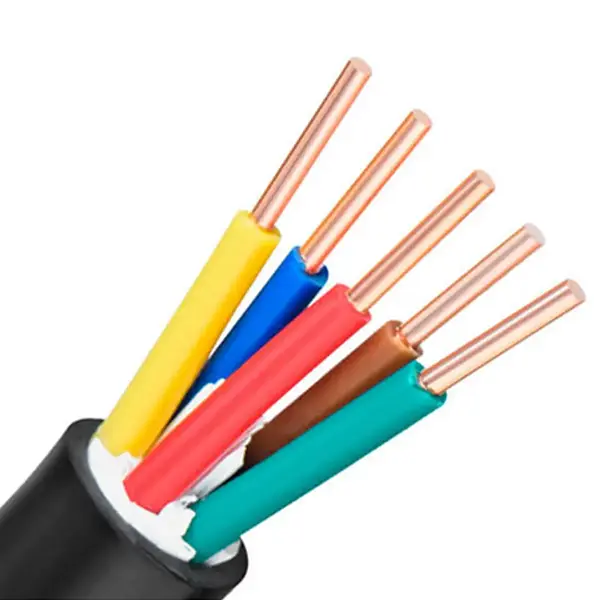

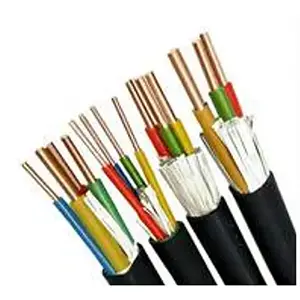

Medený PVC ohňovzdorný ovládací kábel

Základný model produktu: N-KVV (NH-KVV).

Medený PVC Fire Resistant Control Cable kombinuje medený vodič, sľudovú pásku ohňovzdornú vrstvu a PVC izoláciu a plášť pre ovládacie a pomocné obvody, ktoré vyžadujú ohňovzdornú konštrukciu kábla. Kábel 450/750 V je určený pre aplikácie, kde je súčasťou návrhu systému zachovanie kontinuity obvodu počas špecifikovaného obdobia pri vystavení požiaru. V závislosti od konštrukcie vodiča môže byť kábel konfigurovaný s medenými vodičmi triedy 1 alebo triedy 5.

Sľudová páska tvorí kľúčovú ohňovzdornú vrstvu okolo vodiča, zatiaľ čo možnosti flexibilných vodičov uľahčujú vedenie kábla cez káblové žľaby, ovládacie skrine a pripojenia zariadení. Výber špecifikácie by mal brať do úvahy prierez vodiča, množstvo žíl, podmienky inštalácie a požiarne požiadavky celého elektrického systému.

Špecifikácia produktu Tabuľka rozmerov a technických parametrov

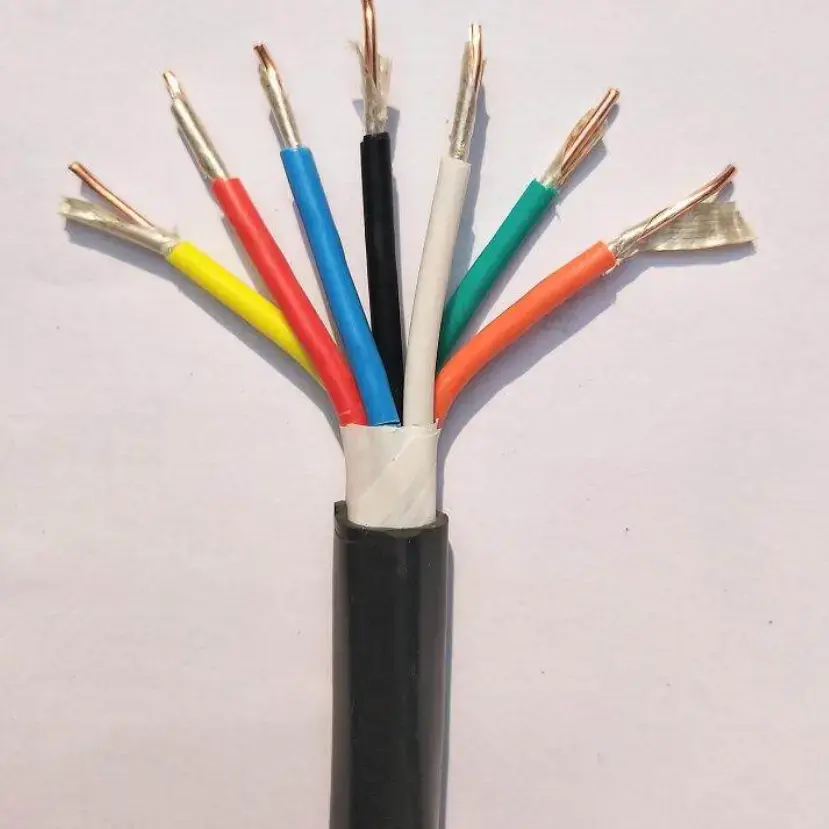

Ohňovzdorná konštrukcia a dizajn káblov

Ohňovzdorná vrstva sľudovej pásky

Sľudová páska je umiestnená okolo vodiča ako hlavný ohňovzdorný komponent. Pri vystavení ohňu je táto vrstva určená na udržanie elektrickej izolácie pre špecifikované skúšobné podmienky a pomáha zachovať kontinuitu obvodu počas požadovaného obdobia. Skutočná hodnota požiarnej odolnosti by mala byť potvrdená podľa príslušnej špecifikácie produktu a skúšobnej metódy pre projekt.

Možnosti medeného vodiča

Konštrukcia vodiča môže byť založená na medi triedy 1 alebo triedy 5 podľa požadovanej konfigurácie kábla. Technická tabuľka poskytuje množstvo vodičov, prierez a hodnoty odporu 20℃ DC, čo umožňuje kontrolu elektrických parametrov pred potvrdením špecifikácie.

PVC izolácia a plášť

PVC poskytuje primárnu izoláciu okolo vodiča a prispieva k celkovej mechanickej ochrane kábla. Uvedená hrúbka izolácie sa mení s menovitým prierezom, preto je potrebné zvoliť špecifikáciu kábla spolu s požadovaným rozmerom vodiča a podmienkami inštalácie.

Ako sa kábel hodí k riadiacim systémom požiarnej ochrany

Medený PVC protipožiarny ovládací kábel je určený pre obvody, kde môže byť potrebné, aby počas požiaru zostali počas definovaného obdobia k dispozícii ovládacie, alarmové, monitorovacie alebo pomocné funkcie. Typické obvody zahŕňajú protipožiarne ovládacie skrine, zariadenia na odvod dymu, požiarne čerpadlá a iné elektricky ovládané systémy.

Funkcia požiarnej odolnosti by sa mala považovať za súčasť celkového návrhu obvodu. Vedenie káblov, spôsob podpory, pripojené zariadenia, inštalačné prostredie a požadovaná klasifikácia požiarnej odolnosti môžu ovplyvniť konečný výkon systému.

Aplikačné scenáre

1. Inžinierstvo protipožiarnej ochrany: riadiace skrine protipožiarneho prepojenia, systémy požiarnej signalizácie, ventilátory na odvod dymu a riadiace obvody čerpadla požiarnej vody.

2. Elektrárne: Elektrické riadiace skrine, sekundárne riadiace vedenia pre generátorové agregáty a riadiace alebo signálne rozvody v rozvodniach elektrickej energie.

3. Metalurgický priemysel: Automatické ovládacie konzoly a riadiace obvody pre zariadenia výrobných liniek v hutníckych dielňach.

4. Konštrukcia budovy: Strojovne v suteréne, centrálne klimatizačné systémy a systémy riadenia požiarnej ochrany výťahov.

5. Všeobecný priemysel: Zariadenia na čistenie odpadových vôd, sušiace výrobné linky a riadiace obvody podporujúce obrábacie stroje, kde sa vyžaduje ohňovzdorná konštrukcia.

Praktické úvahy o výbere

1. Prierez vodiča

Požadovaný prierez by sa mal určiť z elektrického zaťaženia, funkcie obvodu, prípustného odporu vodiča a príslušných požiadaviek na inštaláciu. Dostupné údaje pokrývajú menovité prierezy od 0,5 mm² do 6 mm².

2. Množstvo jadra

Počet jadier by mal zodpovedať počtu riadiacich, alarmových, monitorovacích a pomocných obvodov, ktoré sa majú prenášať. V tabuľke sú uvedené odporúčané konfigurácie jadier až po 61 jadier, pričom vlastné množstvá jadier sú k dispozícii podľa dodanej špecifikácie.

3. Flexibilita a spôsob inštalácie

Tam, kde káble musia prechádzať cez ovládacie skrine, podnosy alebo pripojenia zariadení, by sa mala konštrukcia vodiča a prípustné podmienky ohybu posudzovať spoločne. Požadovaný polomer ohybu by mal byť potvrdený z príslušnej špecifikácie kábla, a nie predpokladaný podľa samotného typu vodiča.

4. Požiadavky na požiarnu odolnosť

Ohňovzdorné káble by sa mali vyberať podľa požadovaného trvania testu, podmienok požiarnej expozície a systémovej normy. Kábel by nemal byť špecifikovaný len výrazom „ohňovzdorný“; mala by sa potvrdiť aj požadovaná klasifikácia výkonu a podporná dokumentácia o skúške.

Kvalita a technické overenie

Pri obstarávaní projektu patria medzi hlavné overovacie body materiál a konštrukcia vodiča, menovitý prierez, odpor vodiča, konfigurácia sľudovej pásky, hrúbka PVC izolácie a hotové rozmery kábla. Tieto merateľné charakteristiky poskytujú praktický základ pre porovnanie dodaného kábla s dohodnutou technickou špecifikáciou.

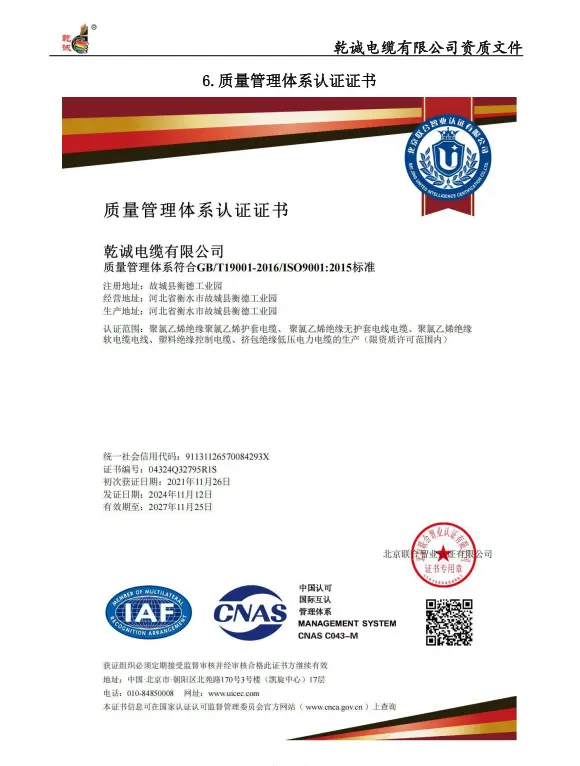

Pre exportné alebo inžinierske objednávky môže Qiancheng koordinovať požadovanú dokumentáciu produktu podľa špecifikácie kábla a požiadaviek projektu. Ak sa vyžaduje špecifický protokol o skúške požiarnej odolnosti, certifikát alebo dokument o kontrole, mali by byť identifikované pred potvrdením objednávky, aby bolo možné príslušnú dokumentáciu porovnať so skutočnou konfiguráciou kábla.

FAQ

Aké je menovité napätie tohto medeného PVC ohňovzdorného riadiaceho kábla?

Menovité napätie je 450/750V. Je určený pre riadiace, monitorovacie a pomocné obvody, kde je požadovaná špecifikovaná ohňovzdorná konštrukcia.

Aký materiál zabezpečuje protipožiarnu funkciu?

Sľudová páska sa používa ako ohňovzdorná vrstva okolo vodiča. Jeho funkciou je pomáhať udržiavať elektrickú izoláciu a kontinuitu obvodu za špecifikovaných podmienok požiarnej skúšky.

Aké veľkosti vodičov sú zahrnuté v tabuľke špecifikácií?

Tabuľka obsahuje menovité prierezy od 0,5 mm² do 6 mm², s príslušnými konfiguráciami vodičov, hrúbkou izolácie PVC a hodnotami odporu vodičov 20 °C DC.

Koľko jadier je možné nakonfigurovať?

Uvedené odporúčané čísla jadier sú 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 a 61. Vlastné množstvá jadier je možné prediskutovať podľa špecifikácie projektu.

Kde sa dá použiť tento medený PVC ohňovzdorný riadiaci kábel?

Môže sa použiť v riadiacich systémoch protipožiarnej ochrany, riadiacich obvodoch elektrární, hutníckych zariadeniach, mechanických a elektrických systémoch budov, zariadeniach na čistenie odpadových vôd a iných priemyselných riadiacich aplikáciách, kde sa vyžaduje konštrukcia ohňovzdorných káblov.

Aké informácie by sa mali poskytnúť pre cenovú ponuku projektu?

Pre potvrdenie špecifikácie je užitočné poskytnúť požadovaný model, prierez vodiča, množstvo žíl, dĺžku kábla, prostredie inštalácie, požiadavky na požiarnu odolnosť a všetky požadované technické dokumenty alebo záznamy o kontrole.
