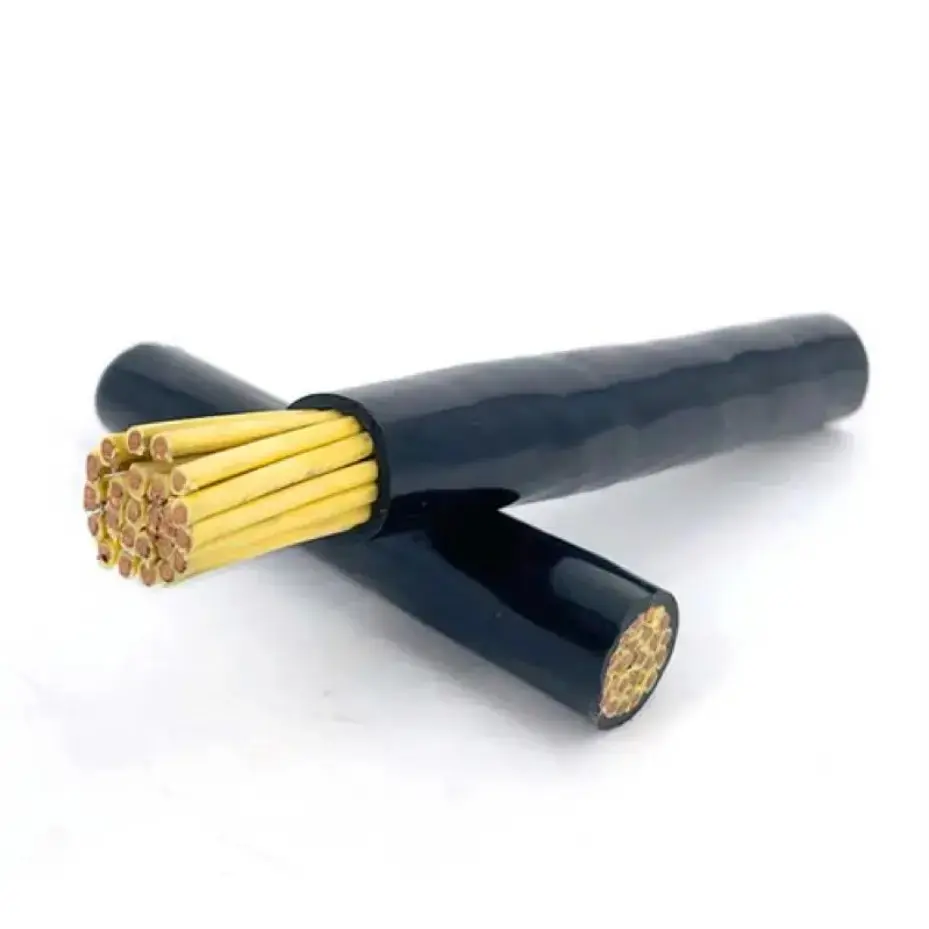

Medený PVC flexibilný ovládací kábel

Základný model produktu: KVVR

Medený PVC flexibilný ovládací kábel je 450/750V ovládací kábel postavený na lankových medených vodičoch a PVC izolácii a plášti. Konštrukcia flexibilného vodiča umožňuje káblu sledovať užšie trasy ako pevný alebo pevný vodič, čo je užitočné, keď riadiace vedenie musí prechádzať cez skrine, podnosy, vedenia alebo pripojenia zariadení. Jeho primárnou úlohou je prenos riadiacich, meracích a monitorovacích signálov v rámci nízkonapäťových elektrických systémov.

Pre automatické riadiace a pomocné obvody je pri špecifikácii kábla dôležitý prierez vodiča, počet žíl, spôsob inštalácie a elektrický odpor. Dostupné veľkosti vodičov pokrývajú bežné požiadavky na riadiace vedenie, pričom je možné zvoliť rôzne konfigurácie jadra podľa návrhu obvodu.

Tabuľka technických parametrov produktu

Konštrukcia a elektrické vlastnosti

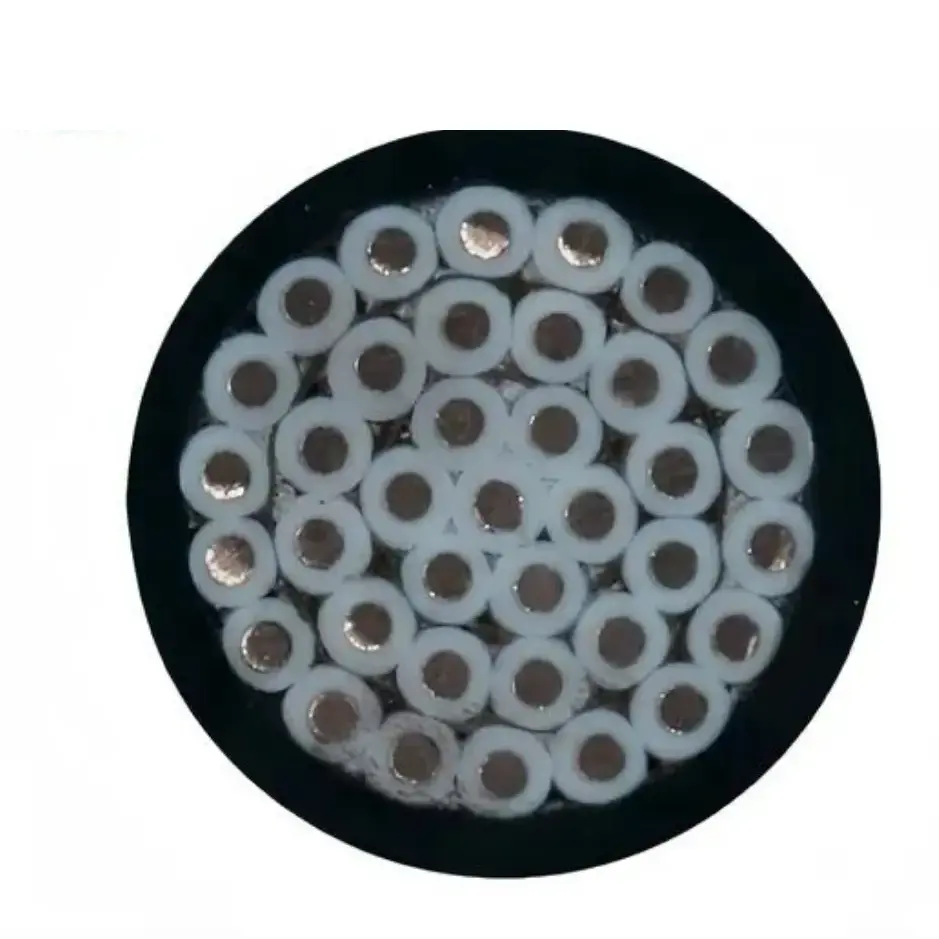

Splietaný medený vodič

Vodič pozostáva z viacerých jemných medených prameňov a nie z jedného pevného vodiča. Táto konštrukcia poskytuje mechanickú flexibilitu potrebnú na vedenie riadiacej kabeláže okolo svoriek, komponentov skrine a systémov na správu káblov. Odpor vodiča pri 20 ℃ je uvedený v tabuľke špecifikácií pre nepokovované aj pokovované kovové podmienky.

PVC izolácia a plášť

PVC sa používa ako primárny izolačný materiál okolo vodiča, pričom konštrukcia kábla zabezpečuje elektrické oddelenie medzi jednotlivými vodičmi a okolitým prostredím. Uvedená hrúbka izolácie sa mení v závislosti od prierezu vodiča, čo umožňuje kontrolu špecifikácie vzhľadom na predpokladané požiadavky na obvod.

Riadiaca elektroinštalácia 450/750V

Menovité napätie 450/750 V zaraďuje tento kábel do bežného rozsahu nízkonapäťových ovládacích a pomocných káblov. Je určený skôr pre elektrické riadiace a monitorovacie obvody než ako náhrada silových káblov vybraných na prenos vyššieho napätia. Konečný výber by mal zodpovedať požiadavkám na napätie, prúd, inštaláciu a vybavenie celého obvodu.

Aplikačné scenáre

Medený PVC flexibilný ovládací kábel sa používa v riadiacich a pomocných obvodoch, kde trasa vedenia zahŕňa skrinky, pripojenia zariadení alebo iné miesta vyžadujúce ľahšiu manipuláciu pri inštalácii.

1. Elektropriemysel: Riadiace skrine v rozvodniach elektrickej energie, riadiace vedenie generátora a sekundárne signálne obvody pre rozvodne.

2. Priemyselná automatizácia: Vnútorné riadiace vedenie pre zariadenia výrobnej linky, obrábacie stroje, ventilátory, vodné čerpadlá a sušiace zariadenia.

3. Podporné projekty budov: Centrálne riadiace moduly klimatizácie, ovládacie skrine výťahov, podzemné strojovne a systémy prepojenia osvetlenia budov.

4. Metalurgická výroba: Automatické ovládacie konzoly a signálne spojenia pre výrobné zariadenia v priemyselných dielňach.

5. Všeobecné podporné projekty: Elektrické riadiace obvody pre protipožiarne spojovacie zariadenia a zariadenia na čistenie odpadových vôd na ochranu životného prostredia.

Vyriešené praktické problémy s elektroinštaláciou

1. Smerovanie cez stiesnené priestory

Ovládacie skrine a zariadenia často obsahujú viacero svoriek, komponentov a káblových trás v obmedzenom priestore. Lankový vodič uľahčuje vedenie a ukončenie kábla tam, kde by sa s pevným vodičom manipulovalo menej pohodlne.

2. Prispôsobenie veľkosti vodiča obvodu

Nie všetky riadiace obvody vyžadujú rovnaký prierez vodičov. Dostupné veľkosti od 0,5 mm² do 6 mm² umožňujú špecifikáciu kábla prispôsobiť požiadavkám obvodu, podmienkam inštalácie a elektrickým charakteristikám pripojeného zariadenia.

3. Správa viacjadrového riadiaceho vedenia

Použitie viacžilového kábla môže zjednodušiť organizáciu súvisiacich riadiacich a monitorovacích obvodov. Počet jadier by sa mal určiť z počtu požadovaných signálov, náhradných obvodov a zapojenia zariadenia.

4. Udržiavanie konzistentných elektrických parametrov

Odpor vodiča a hrúbka izolácie sú merateľné parametre, ktoré je možné kontrolovať oproti špecifikovanej konštrukcii kábla. Pri obstarávaní projektu je potrebné pred výrobou alebo odoslaním potvrdiť požadovaný prierez, konfiguráciu jadra a príslušnú technickú dokumentáciu.

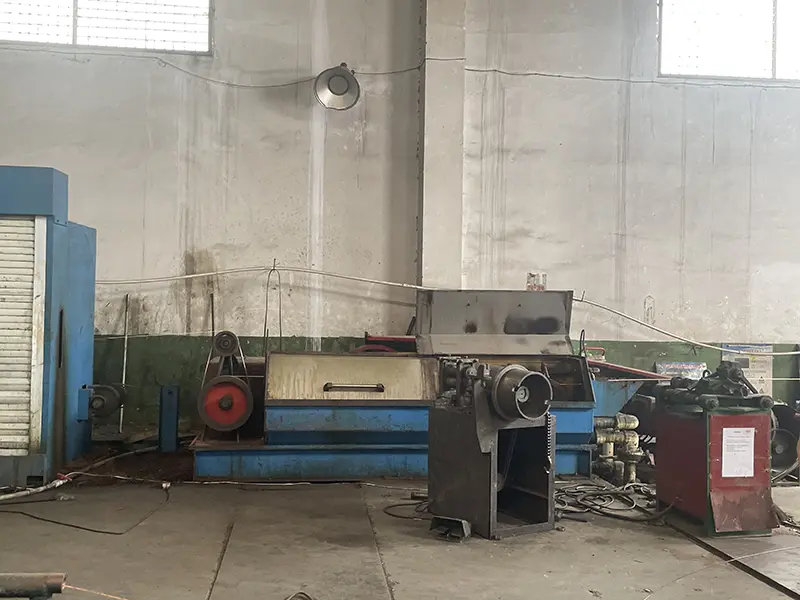

Výroba a overovanie kvality

Pri obstarávaní riadiacich káblov by sa hodnotenie kvality malo zamerať skôr na vysledovateľné materiálové špecifikácie a merateľné výrobné parametre ako na samotný vzhľad. Príslušné kontroly môžu zahŕňať konštrukciu vodiča, odpor vodiča, rozmery izolácie a kontrolu hotového kábla podľa príslušných požiadaviek na produkt.

Qiancheng môže poskytnúť špecifikácie produktu a súvisiace technické informácie pre výber projektu. Pri hromadných alebo projektových objednávkach je potrebné pred spracovaním objednávky potvrdiť požadovaný model, prierez vodiča, množstvo žíl, dĺžku kábla, balenie a dokumentáciu.

Sprievodca výberom špecifikácií

Pri výbere tohto typu ovládacieho kábla by sa malo zvážiť niekoľko parametrov spolu, a nie výber veľkosti vodiča nezávisle.

1. Prierez vodiča: Vyberte podľa elektrického zaťaženia, funkcie obvodu a príslušných požiadaviek na zapojenie.

2. Core Quantity: Určite počet riadiacich, monitorovacích a pomocných obvodov, ktoré je potrebné prenášať káblom.

3. Spôsob inštalácie: Skontrolujte, či bude kábel vedený cez skrinku, podnos, vedenie alebo pripojenie zariadenia a zvážte požadovanú flexibilitu.

4. Elektrické parametre: Potvrďte menovité napätie a povolený odpor vodiča podľa požiadaviek pripojeného riadiaceho systému.

5. Projektová dokumentácia: V prípade technických alebo exportných objednávok potvrďte pred odoslaním požadovaný hárok so špecifikáciami, záznamy o kontrole a iné technické dokumenty.

FAQ

1. Aké je menovité napätie tohto medeného PVC flexibilného ovládacieho kábla?

Menovité napätie je 450/750V. Kábel používa lankové medené vodiče s PVC izoláciou a je určený pre nízkonapäťové riadiace a pomocné obvody.

2. Aké veľkosti vodičov sú k dispozícii?

Tabuľka špecifikácií pokrýva menovité prierezy od 0,5 mm² do 6 mm². Skutočný výber by mal byť založený na elektrických požiadavkách a podmienkach inštalácie riadiaceho obvodu.

3. Môžete poskytnúť úplné technické špecifikácie pre výber projektu?

áno. Technické informácie môžu byť poskytnuté pre príslušnú veľkosť vodiča a konfiguráciu kábla, vrátane priemeru vodiča, hrúbky izolácie PVC a odporu vodiča 20℃ DC.

4. Kde sa tento kábel bežne používa?

Môže byť použitý v rozvodných rozvodných skriniach, zariadeniach priemyselnej automatizácie, riadiacich systémoch výťahov, centrálnych ovládačoch klimatizácie, metalurgických zariadeniach a elektrických riadiacich systémoch na ochranu životného prostredia.

5. Ako by sa mal vybrať kábel pre nový riadiaci systém?

Najprv si overte menovité napätie, prierez vodiča, požadovaný počet žíl, spôsob inštalácie a podmienky prostredia. Špecifikácia kábla môže byť potom prispôsobená elektrickým a mechanickým požiadavkám systému.

6. Je možné prispôsobiť dĺžku kábla a ďalšie špecifikácie?

Dĺžka kábla a požiadavky na konfiguráciu je možné prediskutovať podľa projektu. Pri neštandardných objednávkach je potrebné pred výrobou potvrdiť požadovaný rozmer vodiča, množstvo žíl, dĺžku, balenie a technickú dokumentáciu.
