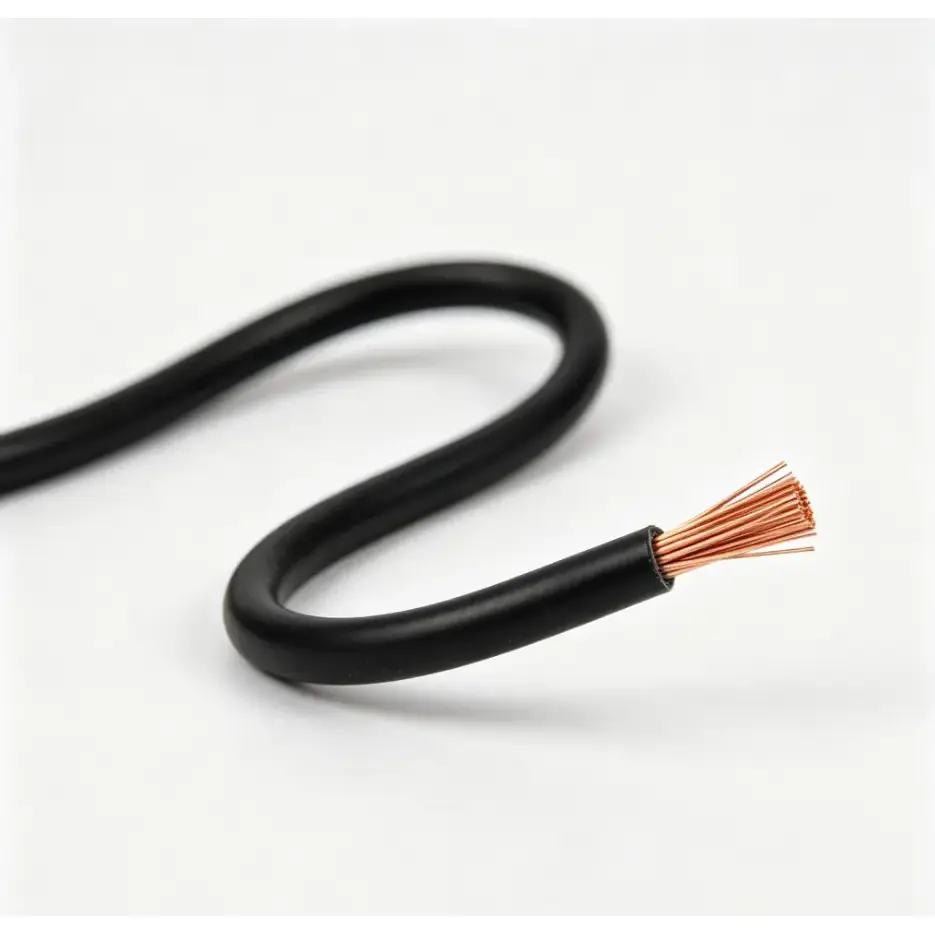

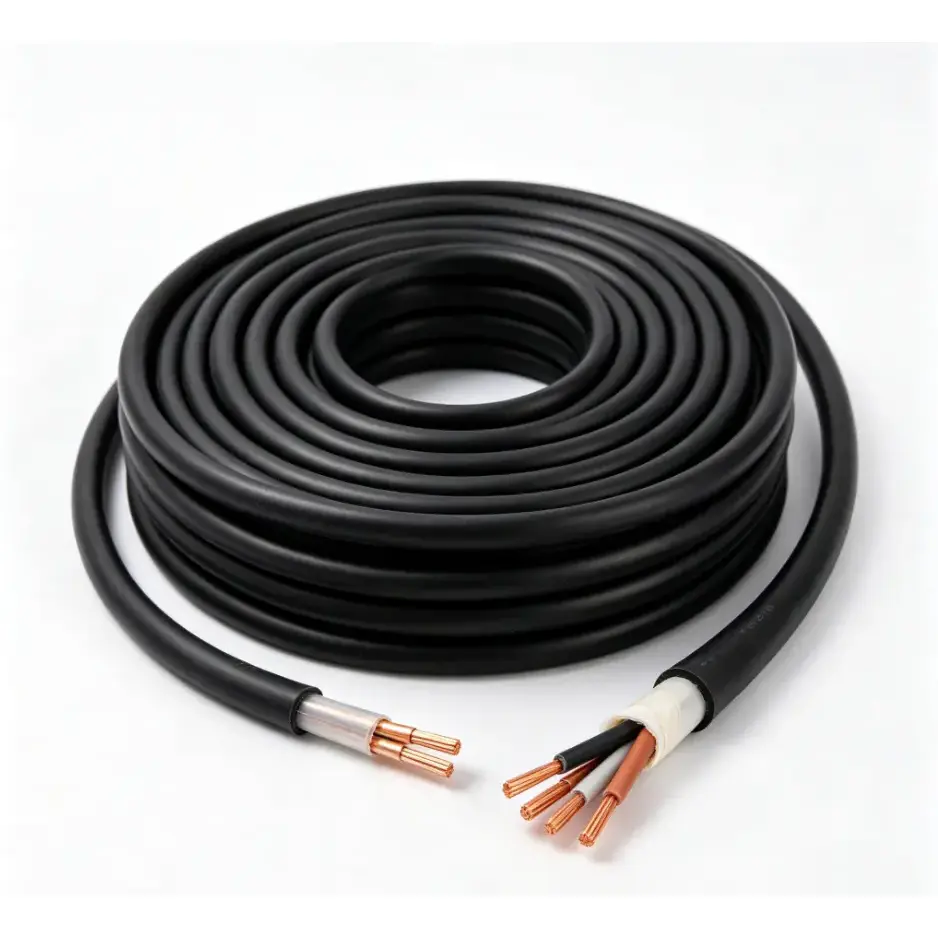

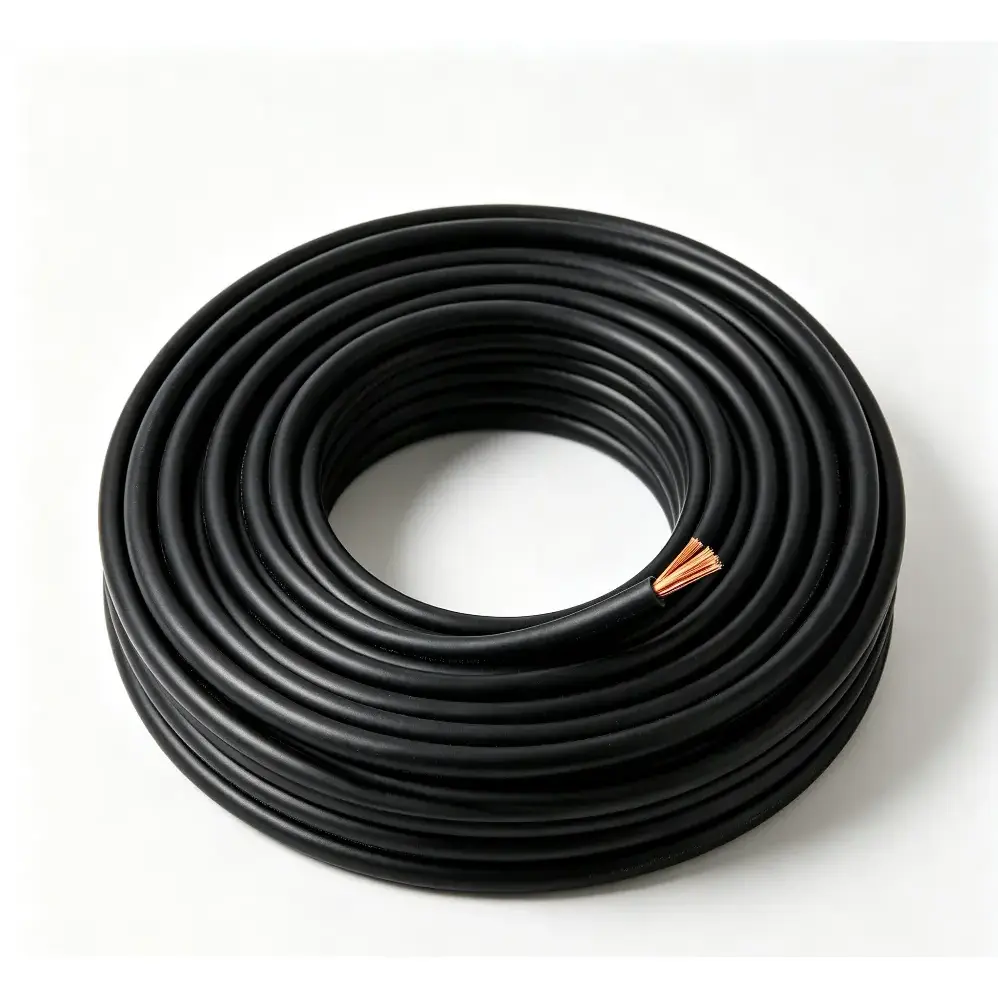

Medený PVC ohňovzdorný flexibilný ovládací kábel

Modely produktov: N(NH)-KVVR, N(NH)-KVVRP atď.

Ohňovzdorný flexibilný ovládací kábel z medeného PVC je určený pre riadiace a signálne obvody, kde je potrebné brať do úvahy flexibilnú inštaláciu a požiadavky na požiarnu odolnosť. Používa flexibilné medené vodiče triedy 5, sľudovú pásku ohňovzdornú vrstvu a extrudovanú PVC izoláciu a plášť. Táto konštrukcia je určená na to, aby pomohla zachovať integritu obvodu počas špecifikovaného obdobia v podmienkach požiaru v závislosti od príslušnej konfigurácie kábla a požiadaviek na test.

Vďaka flexibilnej konštrukcii vodičov je kábel vhodný pre ovládacie skrine, protipožiarne systémy, mechanické a elektrické zariadenia a priemyselné obvody automatického riadenia, kde opakované ohýbanie alebo stiesnené priestory vedenia môžu sťažiť inštaláciu. Výber kábla by mal vychádzať z prierezu vodiča, množstva žíl, spôsobu inštalácie, požiarnych požiadaviek a elektrických charakteristík pripojeného zariadenia.

Špecifikácia produktu Tabuľka rozmerov a technických parametrov

Konštrukcia a výkon

Konštrukcia kábla kombinuje ohybný medený vodič so sľudovou páskou ohňovzdornou vrstvou a PVC izoláciou a plášťom. Každá časť má špecifickú funkciu v celkovej štruktúre kábla, takže požadovaná špecifikácia by mala byť zvolená podľa riadiaceho obvodu, prostredia inštalácie a príslušných požiadaviek na požiarnu odolnosť.

Flexibilný medený vodič triedy 5

Konštrukcia viacvláknového vodiča poskytuje väčšiu flexibilitu ako plný vodič s rovnakým nominálnym prierezom. To je užitočné pre rozvody skríň, pripojenia zariadení a inštalácie, kde kábel musí prejsť cez obmedzené priestory alebo okolo komponentov zariadenia.

Ohňovzdorná vrstva sľudovej pásky

Sľudová páska je zabudovaná ako ohňovzdorná vrstva okolo vodiča. V ohňovzdornej konštrukcii kábla je táto vrstva určená na to, aby pomohla chrániť vodivú cestu, keď je kábel vystavený zvýšeným teplotám alebo plameňom po dobu definovanú príslušnými testovacími podmienkami.

PVC izolácia a plášť

Extrudovaná PVC izolácia poskytuje elektrické oddelenie medzi vodičom a okolitými káblovými komponentmi, zatiaľ čo vonkajší plášť poskytuje dodatočnú mechanickú ochranu a ochranu životného prostredia. Hrúbka izolácie sa mení s menovitým prierezom, ako je uvedené v tabuľke špecifikácií vyššie.

Kde sa používa

Ohňovzdorný flexibilný ovládací kábel z medeného PVC je určený na riadiace a signálne vedenie, kde je dôležitým konštrukčným hľadiskom kontinuita obvodu za špecifikovaných požiarnych podmienok. Typické aplikácie zahŕňajú protipožiarne skrine, protipožiarne systémy budov, mechanické a elektrické zariadenia, riadiace systémy súvisiace s napájaním a priemyselné automatizačné inštalácie.

V stiesnených ovládacích skriniach alebo krytoch zariadení môže konštrukcia flexibilného vodiča zjednodušiť vedenie v porovnaní s menej flexibilnými konštrukciami káblov. Pri priemyselných inštaláciách by sa pri konečnom výbere mala zohľadniť aj okolitá teplota, usporiadanie káblových žľabov alebo vedení, požiadavky na ohýbanie, vlhkosť, olej alebo iné prostredie a elektrické zaťaženie pripojeného riadiaceho obvodu.

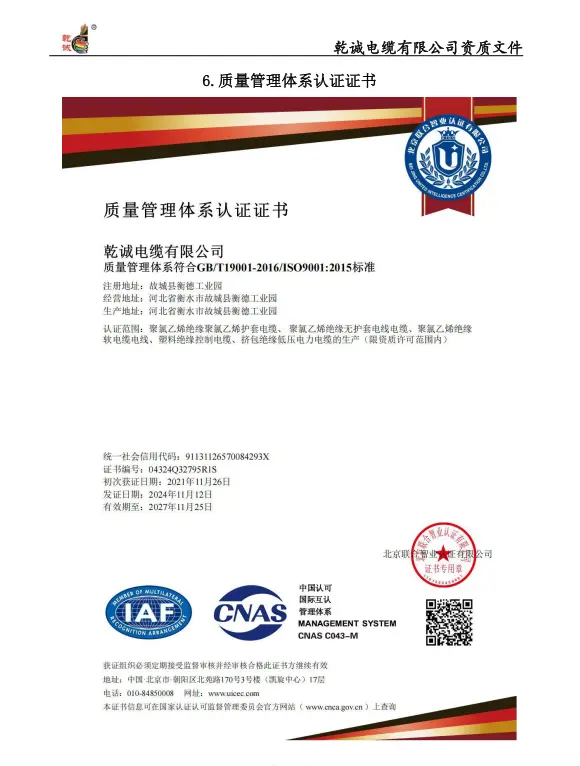

Overenie kvality a špecifikácie

Pri tomto type kábla by sa hodnotenie kvality malo zakladať skôr na merateľnej konštrukcii a elektrických parametroch ako na samotnom vzhľade. Prierez vodiča, odpor vodiča, hrúbka izolácie, ohňovzdorná vrstva, počet jadier a príslušné požiadavky na požiarnu odolnosť by sa mali kontrolovať podľa dohodnutej špecifikácie.

Pred výrobou alebo expedíciou je možné projektovú dokumentáciu zosúladiť s požadovaným modelom, prierezom, počtom žíl, typom vodiča a požiadavkami na test. V prípade inžinierskych aplikácií môžu zákazníci tiež potvrdiť, či sú pred hromadnou výrobou potrebné ďalšie záznamy o kontrole, technické údaje alebo vzorky.

Čo je potrebné pred objednávkou potvrdiť?

Príslušná špecifikácia závisí od riadiaceho systému a podmienok inštalácie. Pred zadaním objednávky je užitočné potvrdiť nasledujúce body:

1. Prierez vodiča podľa požiadaviek na obvod a príslušných elektrických výpočtov.

2. Požadované množstvo jadra a či je potrebná štandardná alebo prispôsobená konfigurácia jadra.

3. Požiadavky na požiarnu odolnosť a príslušný projekt alebo skúšobná norma.

4. Spôsob inštalácie vrátane zapojenia rozvodnej skrine, inštalácie vedenia, inštalácie káblového žľabu alebo pripojenia zariadenia.

5. Požadovaná dĺžka kábla, balenie, dokumentácia a požiadavky na kontrolu projektu.

FAQ

1. Dokáže tento medený PVC ohňovzdorný flexibilný riadiaci kábel zachovať kontinuitu okruhu počas požiaru?

Kábel je navrhnutý s vrstvou odolnou voči ohňu zo sľudovej pásky, ktorá pomáha udržiavať vodivú cestu počas stanoveného obdobia v príslušných podmienkach požiarnej skúšky. Skutočná požiarna odolnosť závisí od konštrukcie kábla, spôsobu inštalácie a skúšobných požiadaviek špecifikovaného produktu.

2. Aký materiál vodiča je použitý v tomto kábli?

Používa flexibilné medené vodiče. Konfigurácia vodiča a maximálny priemer jedného vodiča sa líšia podľa menovitého prierezu, pričom príslušné hodnoty sú uvedené v technickej tabuľke.

3. Aké prierezy a množstvá jadier sú k dispozícii?

Uvedené prierezy sú 0,5 mm², 0,75 mm², 1,0 mm², 1,5 mm², 2,5 mm², 4 mm² a 6 mm². Odporúčané množstvá jadier zahŕňajú 2 až 61 jadier v konfiguráciách uvedených v tabuľke a prispôsobené množstvá jadier je možné prediskutovať podľa požiadaviek projektu.

4. Dá sa kábel prispôsobiť projektu?

áno. Množstvo jadra a dĺžku kábla je možné prispôsobiť podľa špecifikácie projektu. Pred výrobou by mal byť potvrdený požadovaný prierez vodiča, konfigurácia jadra, ohňovzdorná konštrukcia, podmienky inštalácie a požiadavky na dokumentáciu.

5. Kde sa tento typ kábla bežne používa?

Typické aplikácie zahŕňajú protipožiarne skrine, protipožiarne systémy budov, mechanické a elektrické zariadenia, priemyselné riadiace obvody a iné inštalácie, kde sa vyžaduje flexibilné vedenie a ohňovzdorná káblová konštrukcia.

6. Aké technické informácie by sa mali poskytnúť pre cenovú ponuku?

Pre presnú cenovú ponuku a kontrolu špecifikácií uveďte požadovaný model, prierez vodiča, množstvo žíl, dĺžku kábla, prostredie inštalácie a príslušné požiadavky na požiarnu odolnosť. Ak sú k dispozícii, na potvrdenie konštrukcie kábla pred výrobou možno použiť aj projektové výkresy alebo technické špecifikácie.
